Проектирование и оснащение малярных комплексов для авиастроения и вертолетостроения
Малярные комплексы для авиастроения: зонная вентиляция, взрывозащита и обеспыливание ангаров

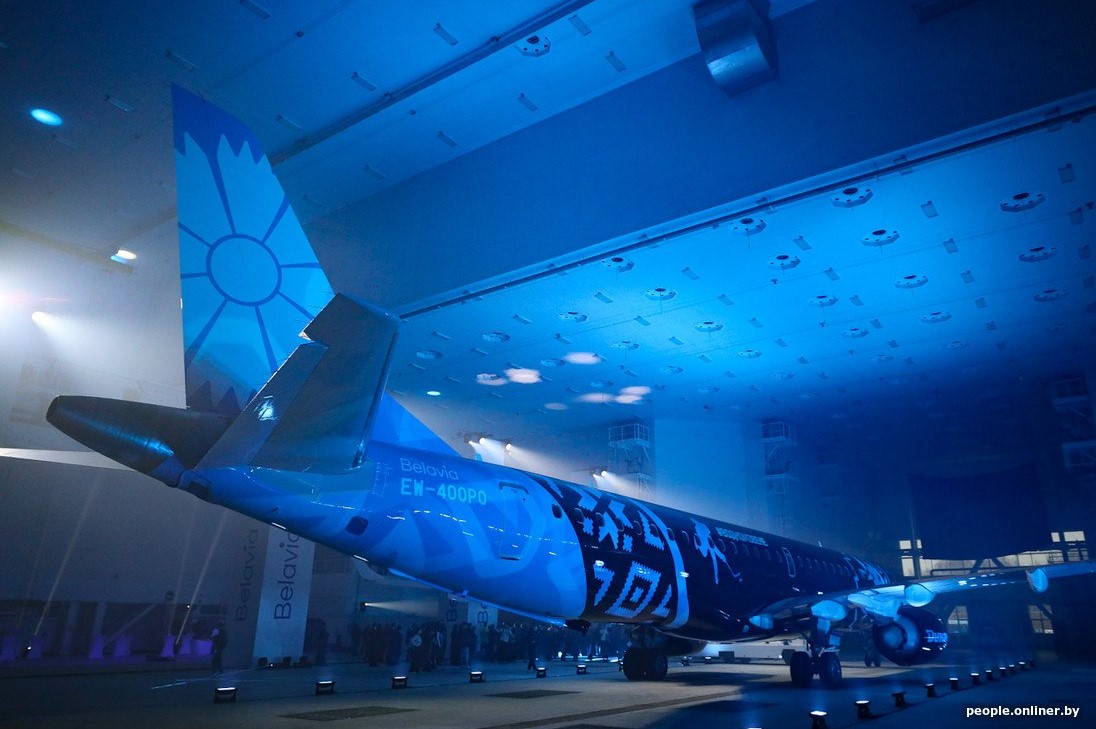

Окрашивание планеров самолетов, фюзеляжей и вертолетной техники — высокотехнологичный процесс, который требует создания микроклимата в пространствах объемом в десятки тысяч кубических метров.
Специализированные окрасочно-сушильные комплексы (ОСК) авиационного назначения рассчитываются с учетом геометрии воздушных судов, а также требований к аэродинамическому качеству ЛКП и строгих регламентов промышленной безопасности.
Зонная вентиляция сверхбольших пространств: энергоэффективность и точность
Вентиляция авиационных окрасочных камер осложняется колоссальным объемом рабочего пространства: подавать и удалять воздух по всей площади ангара экономически нецелесообразно.
- Секционное разделение зон: Рабочее пространство ангара разбивается на автономные климатические зоны по длине фюзеляжа и крыльев. Автоматика активирует воздухообмен только в тех сегментах, где непосредственно работают маляры или манипуляторы.
- Ламинарный нисходящий поток: Для исключения завихрений и турбулентности приточный воздух подается вертикально сверху вниз со скоростью 0,25–0,35 м/с, что гарантирует стабильный прижим факела распыла и удаление аэрозольного тумана.
- Рециркуляция с очисткой в режиме сушки: В фазе полимеризации до 80–90% нагретого воздуха возвращается в цикл через угольные или каталитические фильтры, что сокращает тепловые энергозатраты в 3–4 раза.
Взрывозащита оборудования: стандарты и реализация
- Высокая концентрация летучих органических соединений (ЛОС), растворителей и распыляемой полиуретановой/эпоксидной эмали относит внутренний объем камеры к взрывоопасным зонам классов 1 и 2 (согласно стандартам ATEX / ТР ТС 012/2011).
- Взрывозащищенное исполнение агрегатов: Все приточные и вытяжные вентиляторы комплектуются искробезопасными двигателями (Ex d / Ex de) и рабочими колесами из безыскровых сплавов (латунь, алюминий).
- Системы непрерывного газоанализа: Датчики паров растворителей интегрированы в АСУ ТП. При превышении 20% от НКПРВ (нижнего концентрационного предела распространения пламени) автоматика переводит вентиляцию на максимальную кратность аварийного продува.
- Антистатическая защита: Решетчатые напольные настилы, фильтровальные материалы и трубопроводы заземляются для предотвращения накопления статического электричества от движения воздушных масс и сухого остатка ЛКМ.
Обеспыливание сверхбольших объемов: класс чистоты по ISO
Авиационные покрытия наносятся тонкими слоями с жесткими допусками по шагрени и посторонним включениям. Наличие даже микроскопической пылинки приводит к снижению адгезии и нарушению аэродинамики.
Многоступенчатая фильтрация притока:
- Грубая очистка (G3–G4): Задерживает уличную пыль, пух и крупные взвеси на входе в вентиляционные установки.
- Тонкая очистка (F7–F9): Карманные и кассетные фильтры для улавливания мелкодисперсных частиц.
- Потолочные диффузоры (M5–F5): Сплошной потолочный фильтровальный пленум с термостойкой пропиткой, обеспечивающий абсолютное обеспыливание зоны распыла.
- Поддержание избыточного давления: Давление внутри камеры поддерживается на 15–30 Па выше давления в цеховых и сервисных зонах, что исключает проникновение пыли при открытии технологических ворот и шлюзов.
- Сухие и гидрофильтры вытяжки: Экстракционные напольные каналы оснащаются многослойными стекловолоконными фильтрами Paint-Stop или гидрозатворами для связывания окрасочного тумана перед выбросом в атмосферу.
