Системы технического зрения и 3D-сканирования в окрасочных камерах: компенсация погрешностей базирования деталей на путях и конвейерах.

1. Зачем нужна точность в окрасочных линиях. В современной покраске деталей на конвейерах точное позиционирование и ориентирование объекта — ключ к равномерному покрытию, минимальным потерям и повторяемости результатов. Даже небольшие смещения могут привести к перерасходу краски, перекрытию соседних поверхностей или появлению дефектов. Системы технического зрения и 3D-сканирования позволяют быстро измерить реальное положение детали, скорректировать траекторию и калибровать параметризации покрасочных зон. Эти технологии становятся неотъемлемой частью автоматизированных окрасочных линий, где требования к качеству и производительности растут год от года.

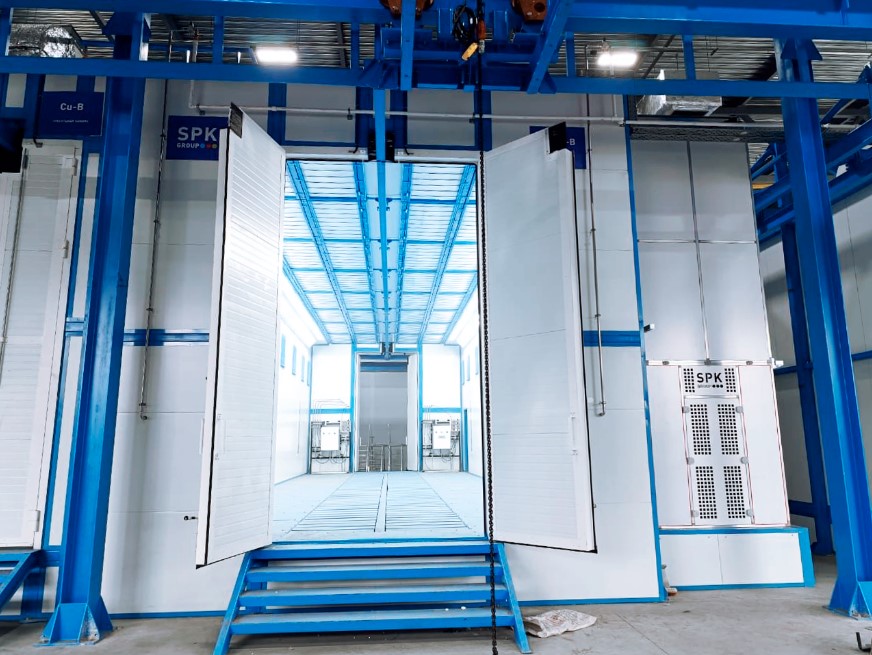

2. Что такое системы технического зрения и 3D-сканирование в окрасочных камерах

Системы технического зрения (Vision Systems) собирают изображения поверхностей и передают их в обработчик для извлечения геометрии, контуров, деталей и ориентации. Они работают в реальном времени и служат мостом между сенсорами и robot-или robot+красковой станцией.

3D-сканирование добавляет глубинную информацию: глубина, профиль поверхности, форма деталей. Это позволяет не только увидеть, где именно находится деталь, но и как она расположена относительно конвейерной ленты, фиксаторов или направляющих.

В окрасочных камерах такие системы часто работают совместно: 3D-данные дополняют 2D-изображения, обеспечивая более надёжную регистрацию и коррекцию траекторий покраски.

Вызовы базирования деталей на путях и конвейерах

• Колебания положения: детали могут смещаться из-за вибраций конвейера, несовершенств крепежа, различий в размере партий, износостойкости подкладок.
• Геометрия и симметрия: сложные геометрические формы затрудняют точное распознавание без дополнительных ориентиров.
• Световые эффекты: отражения, бликов и цвета поверхности могут искажать распознавание и измерения.
• Температура и деформация: термическое расширение металла, деформация пластин и рамок влияют на базирование.
• Скорость линии: на больших скоростях обработчик должен успевать распознавать и корректировать траекторию без задержек.
• Наличие скрытых деталей и оклейка: части могут закрываться углами обзора камер, что требует многоканального зрения или дополнительной геометрической информации.

Методы компенсации погрешностей: как снизить риск брака

• Точная калибровка систем

• Экстрактивная калибровка камер и калибровка положения роботов: устанавливаем жесткую карту-связку между координатными системами камеры, манипулятора и конвейера.
• Калибровка в реальном времени: периодическая или непрерывная корректировка параметров на основе текущих измерений.

• Fiducial-маркеры и ориентиры
  • Использование видимых маркеров (фидуциальные точки) на маршрутах, фиксаторах или самой ленте. Камеры считывают их положение и рассчитывают точную геометрию сцены.
• 3D-сканирование и регистрация
  • Структурированное световое 3D-сканирование или Time-of-Flight/стерео-камеры дают глубину. По совпадению 3D-модели детали с планом сборки система находит точное базирование.
  • Регистрация по точкам сопоставления: выстраиваем облака точек в globally согласованное пространство и используем алгоритмы выравнивания (например, ICP) для минимизации погрешности.
• Модели деформаций и термоколлапс
  • Учет температурного поля, деформаций рам и элементов конвейера в процессе покраски. Математические модели позволяют предсказывать и компенсировать смещения.
• Коррекция траекторий в реальном времени
  • На базе полученных позиций части корректируем траекторию распыления, угол, расстояние до поверхности и время подачи краски.
• Управление освещением и обработкой отражений
  • Адаптивное освещение (модуляция интенсивности, поляризация) снижает паразитные блики и улучшает качество распознавания поверхностей.
• Интеграция с управляющим уровнем
  • PLC/SCADA-взаимодействие с роботами, пневмоконтурами и системой подачи краски для синхронной коррекции позиций и скоростей на линии.
• Учет глубины индустриальной среды
  • Фильтры шума, калибровочные тесты и регулярная проверка точности снизят риск ошибочных трактовок глубинной информации.

Как это влияет на архитектуру окрасочной линии

• Встроенные камеры и 3D-сканеры размещаются на критических точках: над конвейером, у входа в камеру, у стыков между участками, near роботом-наездником.
• Обработка данных идёт на встроенных модулях или в промышленном ПК: быстрые алгоритмы сопоставления и регистрации, затем команды на робот-манипулятор и оборудование покраски.
• Важно обеспечить синхронизацию: частота кадров камеры должна соответствовать скоростям конвейера и времени распыления.
• Архитектура должна поддерживать мониторинг погрешностей и запись логов, чтобы анализировать их тренды и планировать профилактику.

Эффект на качество покраски и экономику

• Снижение брака за счёт точной подачи красок: меньше перекрытий, ровное нанесение слоя, отсутствие пропусков.
• Экономия материалов: точная базировка снижает перерасход краски и очистку оборудования.
• Уменьшение простоев: раннее обнаружение смещений и оперативная коррекция улучшают устойчивость линии.
• Лёгкость масштабирования: после настройки можно повторно применять подход к новым типам деталей и скоростям линии.

Этапы внедрения: как начать без риска

• Этап 1. Диагностика и цели: определить участки линии с наибольшим риском погрешностей базирования, выбрать точки установки камер.
• Этап 2. Выбор оборудования: 2D/3D камеры, структура для 3D-сканирования (структурированный свет, Time-of-Flight, стерео-камеры), маркеры, программное обеспечение для регистрации и управления.
• Этап 3. Калибровка и тестовый прогон: выполнить начальную калибровку, собрать базовые данные и проверить точность сопоставления.
• Этап 4. Интеграция и настройка критических сценариев: внедрить корректировку траекторий, синхронизацию с PLC и роботами.
• Этап 5. Пилот и масштабирование: запустить на одной линии, затем распространить на остальные участки конвейера.
• Этап 6. Мониторинг и обслуживание: регламентированные проверки, обновления параметров и периодические калибровки.

Практические советы по выбору решений

• Определяйте требования к точности: какие допуски необходимы по методу базирования и по качеству нанесения краски.
• Выбирайте решения с хорошей интеграцией: совместимость с вашим PLC/роботами, возможность обмена данными по стандартам (OPC UA, MQTT и пр.).
• Обратите внимание на устойчивость к шумам и отражениям: выбирайте методы, которые хорошо работают в промышленной среде.
• Планируйте хранение и анализ данных: регламентируйте логи измерений, чтобы выявлять тренды и планировать профилактику.
• Рассматривайте гибкость: возможность адаптировать систему под новые геометрии деталей, новые конвейеры и скорости.

Примерные варианты реализации (без привязки к конкретным брендам)

• Вариант A: базирование по fiducial-маркерам и 3D-сканирование части на входе в окрасочную камеру, последующая коррекция траекторий покраски в реальном времени.
• Вариант B: комбинированное решение — 2D-видеокамеры для быстрой идентификации формы и триггерные точки, дополнительно 3D-сканирование для точной ориентации на сложных деталях.
• Вариант C: полная 3D-регистрация с ICP и динамической коррекцией в ходе движения конвейера, с учётом термоколлапса и деформаций станкостных элементов.

Что учесть при сотрудничестве с подрядчиками

• Определяйте четкие цели по точности, скорости и окупаемости проекта.
• Требуйте демонстрации на аналогичных линиях и тестовых данных по снижению брака.
• Проверяйте совместимость с существующим оборудованием и возможность масштабирования.
• Запрашивайте план обслуживания, обновлений ПО и обучение персонала.
• Попросите предоставить план валидации: как будут проверяться погрешности и как часто будут проводиться калибровки.

Системы технического зрения и 3D-сканирования в окрасочных камерах не просто добавляют «цветной глаз» на линию, они преобразуют процесс покраски в управляемый и повторяемый цикл. Компенсация погрешностей базирования деталей на путях и конвейерах становится реальностью благодаря сочетанию калибровки, регистрации, использования ориентиров и адекватной архитектуры системы. В итоге – более ровное покрытие, экономия материалов и меньшие простои.
