Антикоррозийная защита в нефтегазовом машиностроении: проектирование окрасочных камер

Надежность оборудования нефтегазового комплекса напрямую зависит от стойкости металла к агрессивным средам — сероводороду, углекислому газу, пластовым водам и перепадам температур. Трубы большого диаметра (ТБД), магистральная запорная арматура и крупногабаритные сосуды под давлением требуют многослойной антикоррозийной защиты с адгезией промышленного уровня. Ключевым звеном в этой технологической цепочке выступают обитаемые камеры абразивоструйной очистки и нанесения защитных покрытий, проектируемые с учетом геометрии и массы тяжелых металлоконструкций.

Задачи антикоррозийной подготовки в нефтегазовом секторе

Качественное нанесение эпоксидных, полиуретановых или термоусаживаемых покрытий невозможно без соблюдения жестких стандартов подготовки поверхности (ISO 8501-1, ГОСТ 9.402-2004). Для изделий нефтегазового машиностроения критичны три параметра:

• Степень очистки: подготовка до класса Sa 2½ или Sa 3 (удаление окалины, ржавчины и продуктов прокатки до однородного металлического блеска).

• Профиль шероховатости: формирование требуемого микрорельефа (50–100 мкм) для надежного сцепления полимерных составов с металлом.

• Обеспыливание и климат-контроль: исключение повторного окисления («точечной ржавчины») между этапами дробеструйной обработки и грунтования.

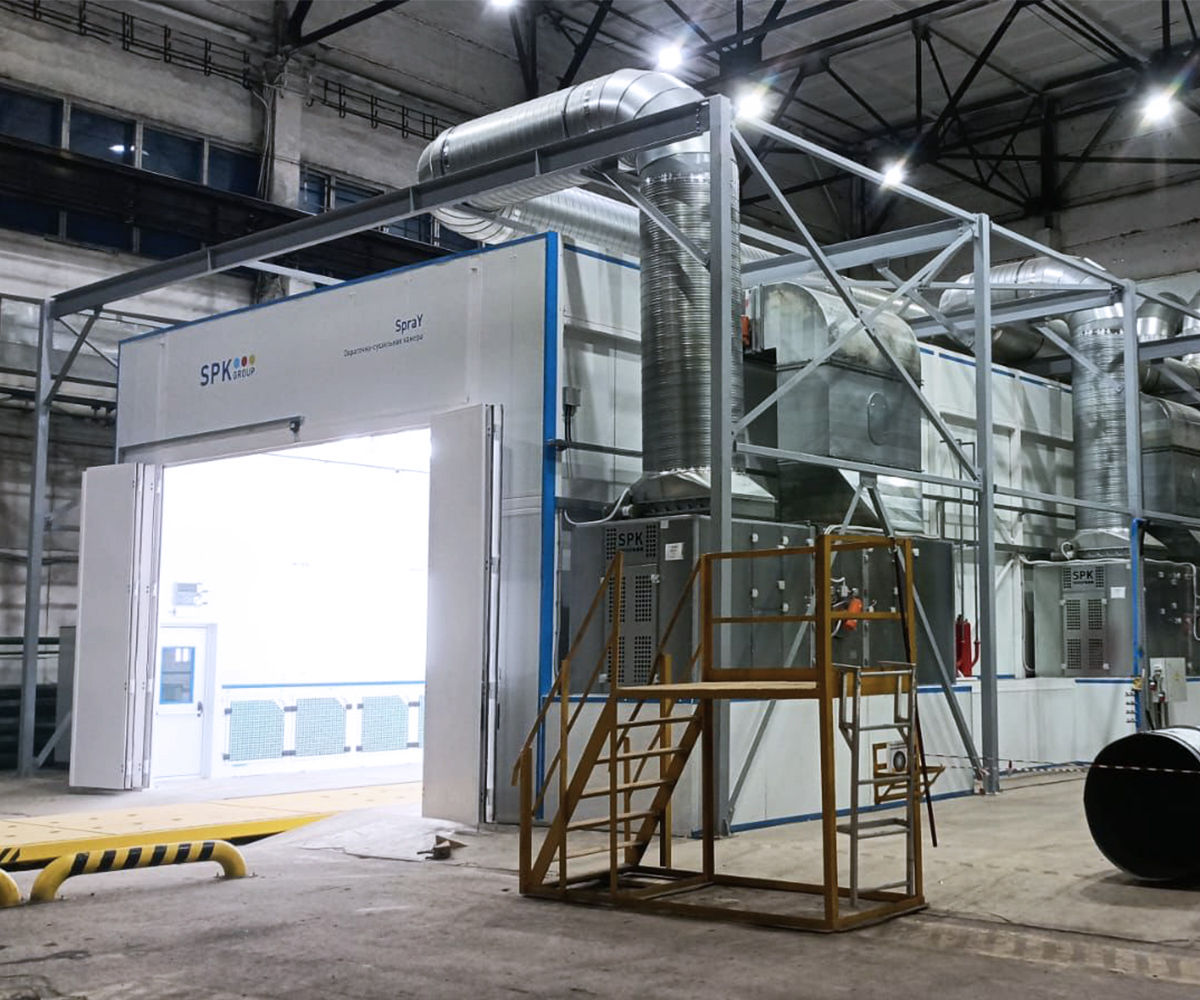

Инженерные особенности проектирования обитаемых камер

Обитаемые камеры — это герметичные технологические комплексы, где операторы находятся непосредственно в рабочей зоне. При проектировании таких комплексов под нужды нефтегазового машиностроения инженеры решают задачи повышенной сложности:

1. Транспортная логистика и загрузка сверхтяжелых изделий

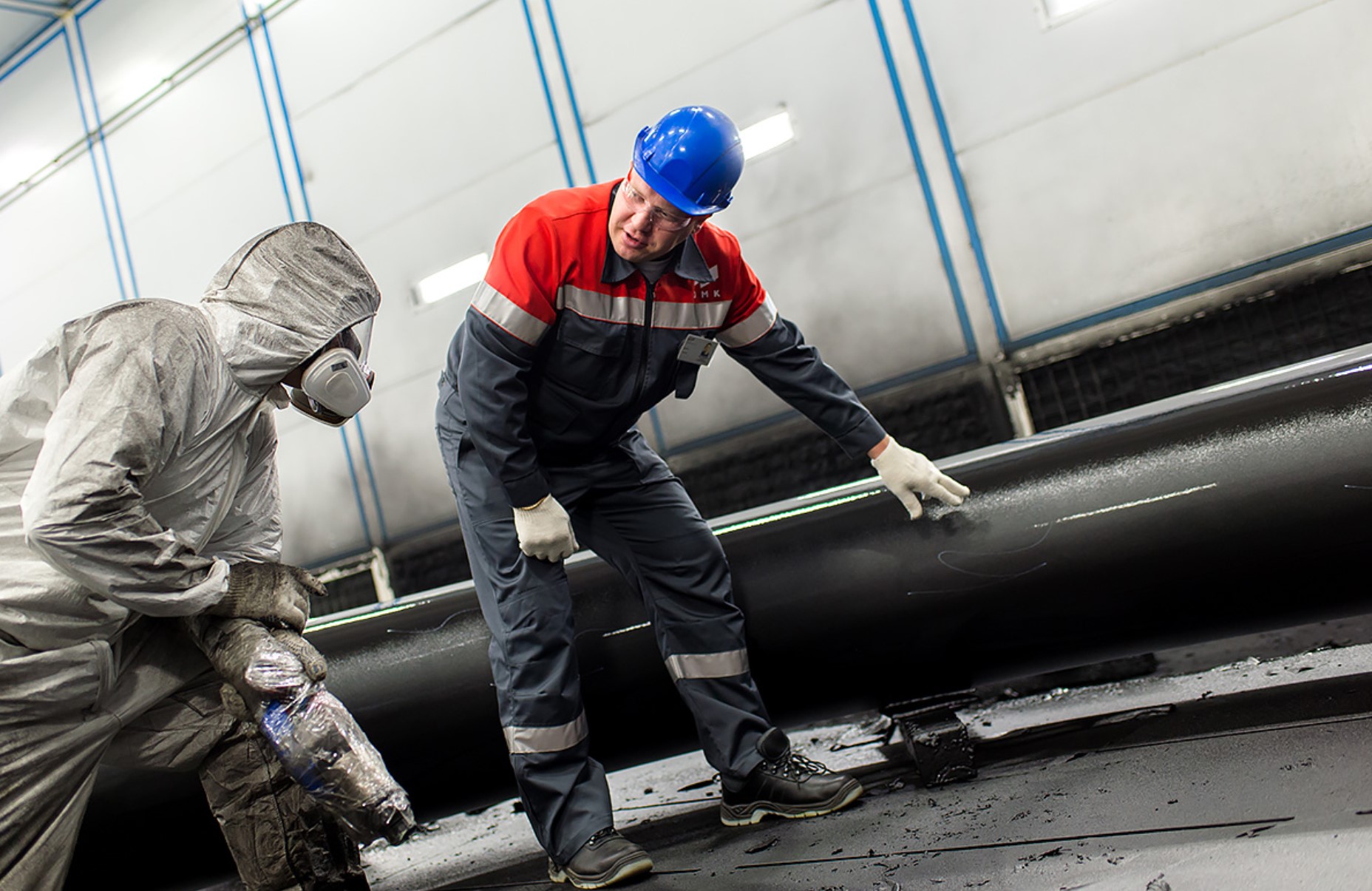

• Трубы большого диаметра (DN 530–1420 мм): проектируются сквозные туннельные камеры с моторизованными рольгангами, тележками с коническими роликами для вращения трубы и системами внутренней очистки длинномерных каналов.

• Запорная арматура (краны шаровые, задвижки, клиновые затворы): тяжелые изделия сложной пространственной формы требуют поворотных механизированных столов грузоподъемностью от 5 до 50 тонн и рельсовых передаточных телег с электроприводом.

• Емкостное оборудование: проектируются крупногабаритные камеры портального типа с кран-балками, системами боковой загрузки или съемными секциями крыши для цеховых мостовых кранов.

2. Вентиляция, аспирация и видимость в рабочей зоне

Абразивоструйная обработка крупногабаритных поверхностей сопровождается колоссальным пылеобразованием.

• Применяется нисходящий ламинарный поток воздуха (down-draft) или продольно-поперечная вентиляция, гарантирующая скорость воздушного потока не менее 0,25–0,4 м/с.

• Устанавливаются многоступенчатые картриджные фильтры с импульсной продувкой сжатым воздухом, снижающие концентрацию остаточной пыли на выбросе до показателей менее 1–3 мг/м³.

• Светодиодные взрывозащищенные светильники со сменными защитными стеклами обеспечивают освещенность рабочей зоны от 600 до 1000 люкс.

3. Автоматический сбор и рекуперация абразива

Для минимизации себестоимости процесса очистки камеры оснащаются замкнутыми циклами рециркуляции стальной/чугунной колотой или литой дроби:

• Скребковые полы (вафельного типа): пневматические или электромеханические скребки собирают абразив по всей площади пола без необходимости устройства глубоких приямков в фундаменте.

• Винтовые шнеки и ковшовые элеваторы: подъем отработанной смеси в каскадно-воздушный сепаратор.

• Воздушный сепаратор: удаляет пыль, окалину и расколотые некондиционные фракции, возвращая годный абразив обратно в напорные аппараты.

4. Комплексная безопасность оператора

• Принудительная подача очищенного дыхательного воздуха в шлемы пескоструйщиков через фильтры с угольной очисткой и контролем угарного газа (CO).

• Автоматическая блокировка подачи абразива при открытии распашных или рулонных ворот камеры.

• Внутренняя футеровка стен и потолка износостойкой абразивостойкой резиной для гашения шума, снижения рикошета и защиты несущих металлоконструкций корпуса.

Сравнительные параметры камер по типам обрабатываемых изделий

Тип оборудования	Габариты рабочей зоны	Тип перемещения изделия	Особенности системы очистки
Трубы большого диаметра (ТБД)	Длина: до 24–36 м; ширина: 4–6 м	Сквозной рольганг с вращением	Специализированные сопла/насадки для очистки внутренней поверхности
Запорная арматура	Кубическая геометрия (от 6×6×5 м)	Рельсовая тележка с поворотным столом	Ручная доработка полостей, фланцев и седел оператором
Емкости и резервуары	Крупногабаритные (до 10×10×25 м)	Рельсовые платформы высокой грузоподъемности	Наличие передвижных ножничных платформ для операторов внутри камеры

Экономический эффект внедрения специализированных камер

Индивидуальное проектирование обитаемых камер позволяет предприятиям нефтегазового сектора:

1. Снизить расход абразивного материала до 90% за счет многократного повторного использования дроби (до 50–100 циклов).

2. Исключить брак защитных покрытий: соблюдение температурно-влажностного режима и отсутствие пыли гарантируют срок службы антикоррозийных систем свыше 25–30 лет.

3. Сократить время технологического цикла за счет механизированной загрузки, вращения заготовок и работы одновременно нескольких операторов.

Грамотно спроектированная обитаемая камера — это базовый производственный актив, гарантирующий соответствие выпускаемой нефтегазовой продукции международным и корпоративным регламентам надежности.
