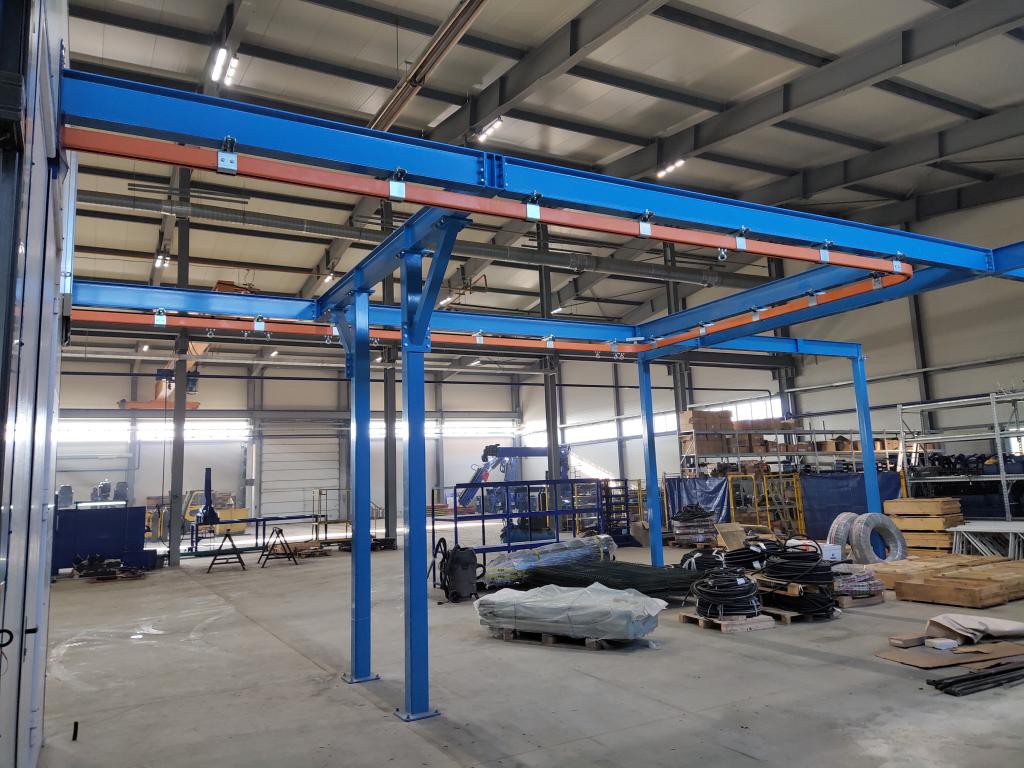

Комплекс подготовки и покраски для деталей с подвесной транспортной системой SPK

ОПИСАНИЕ ПРОЕКТА

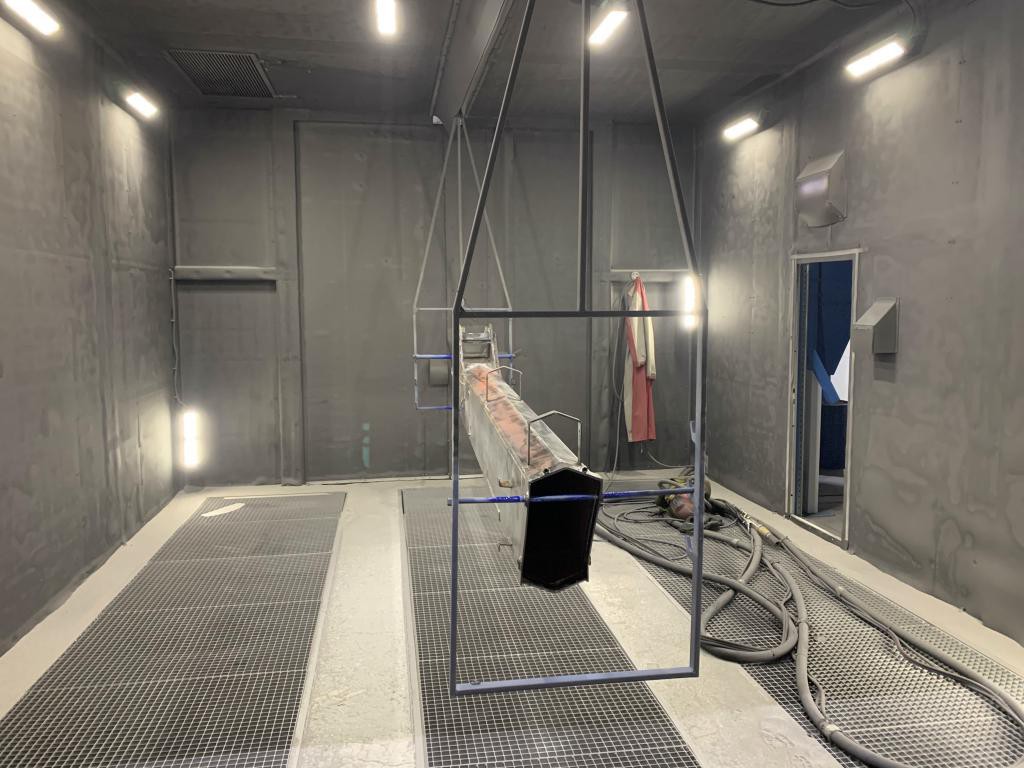

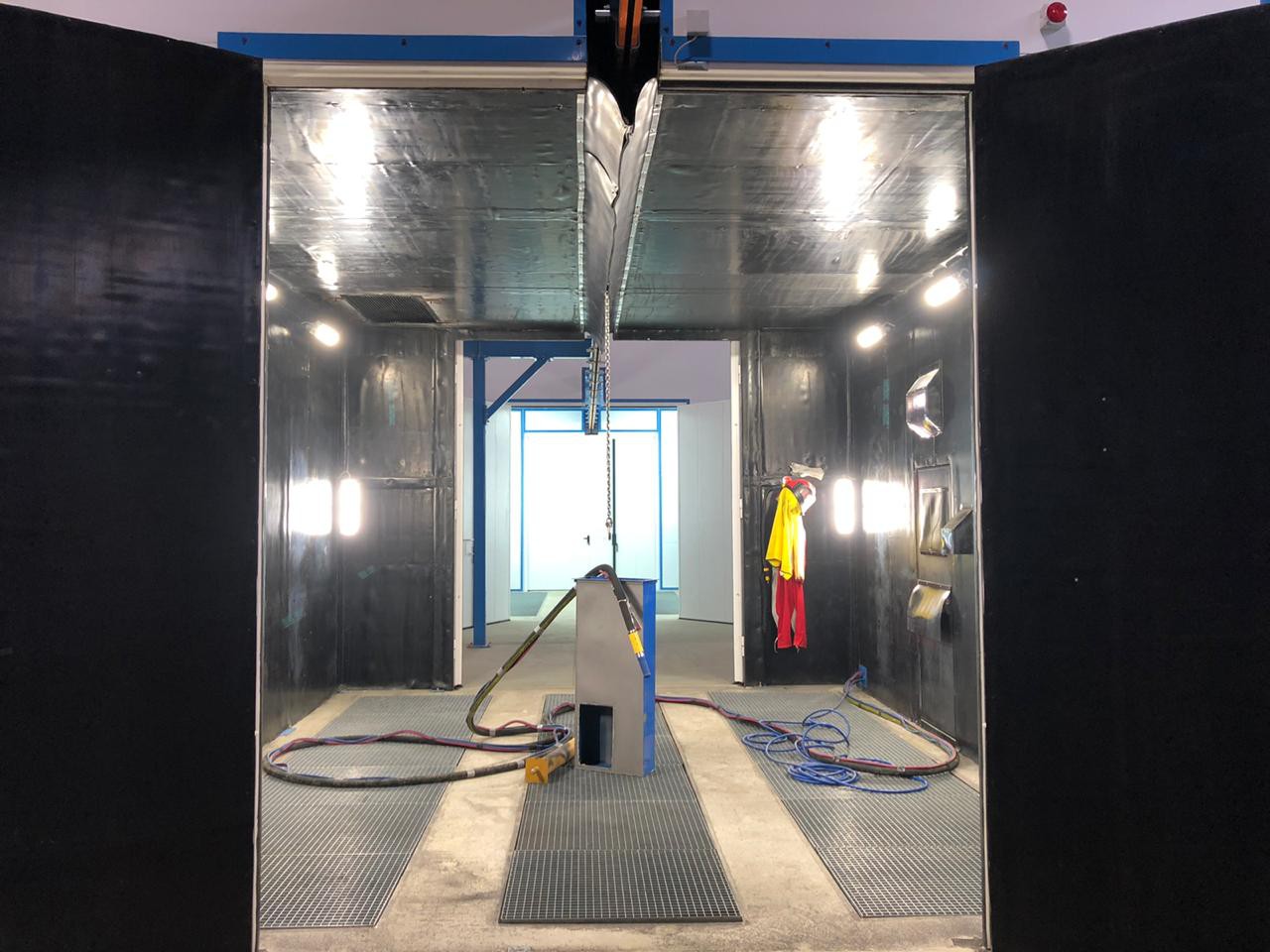

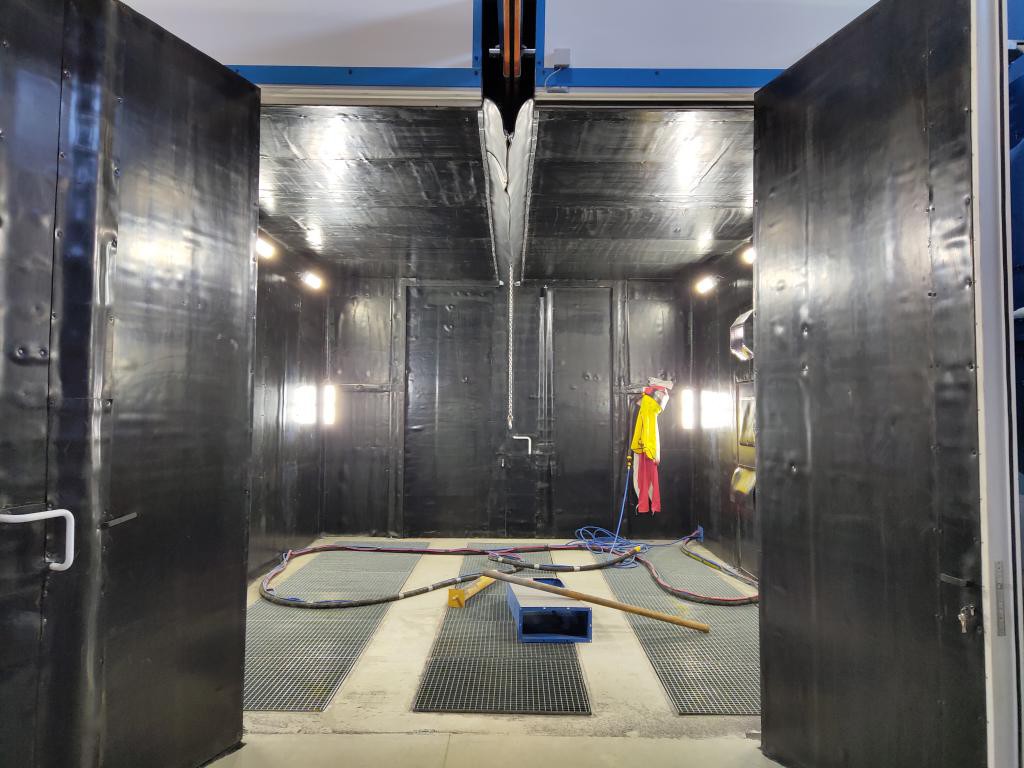

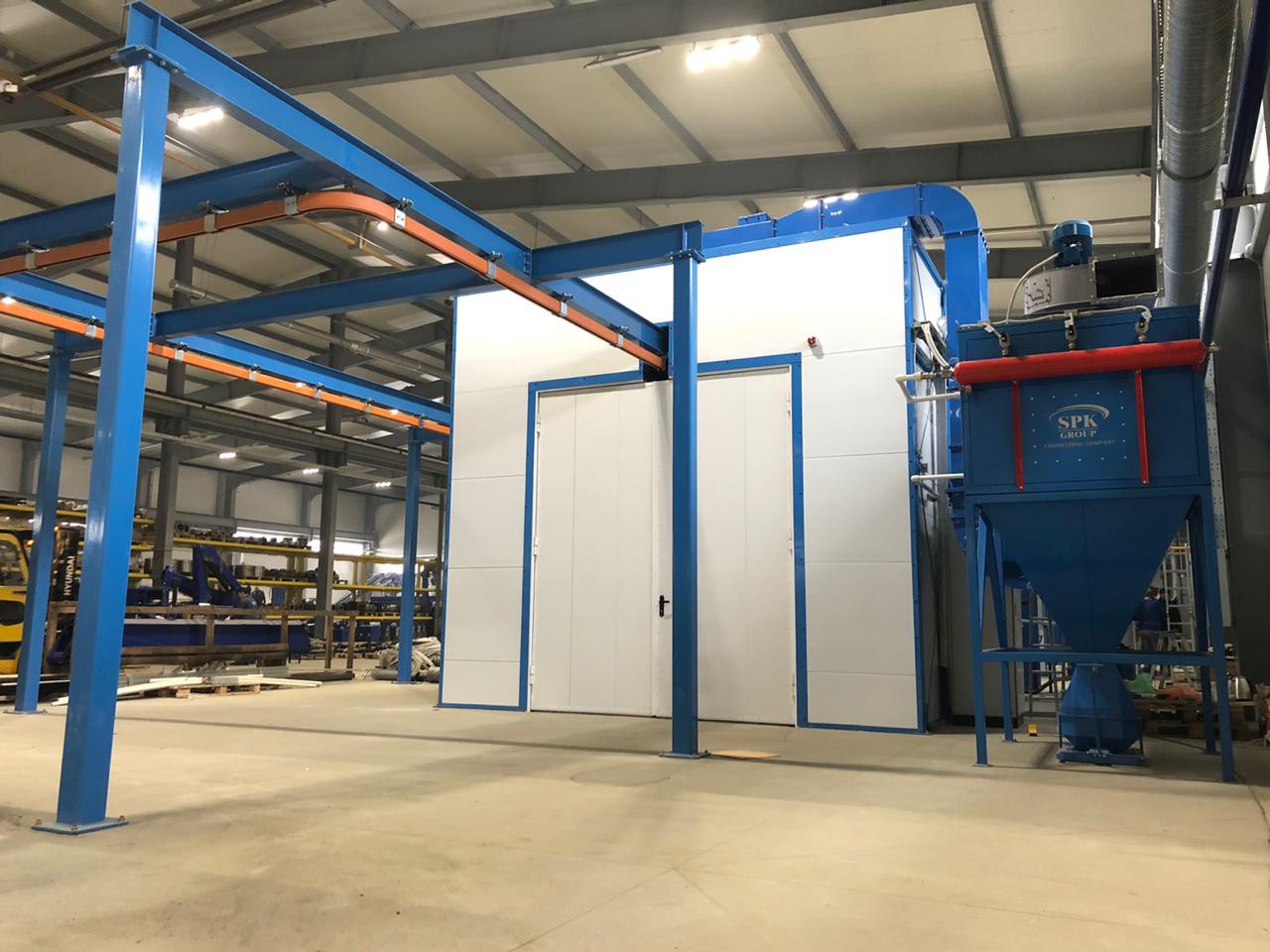

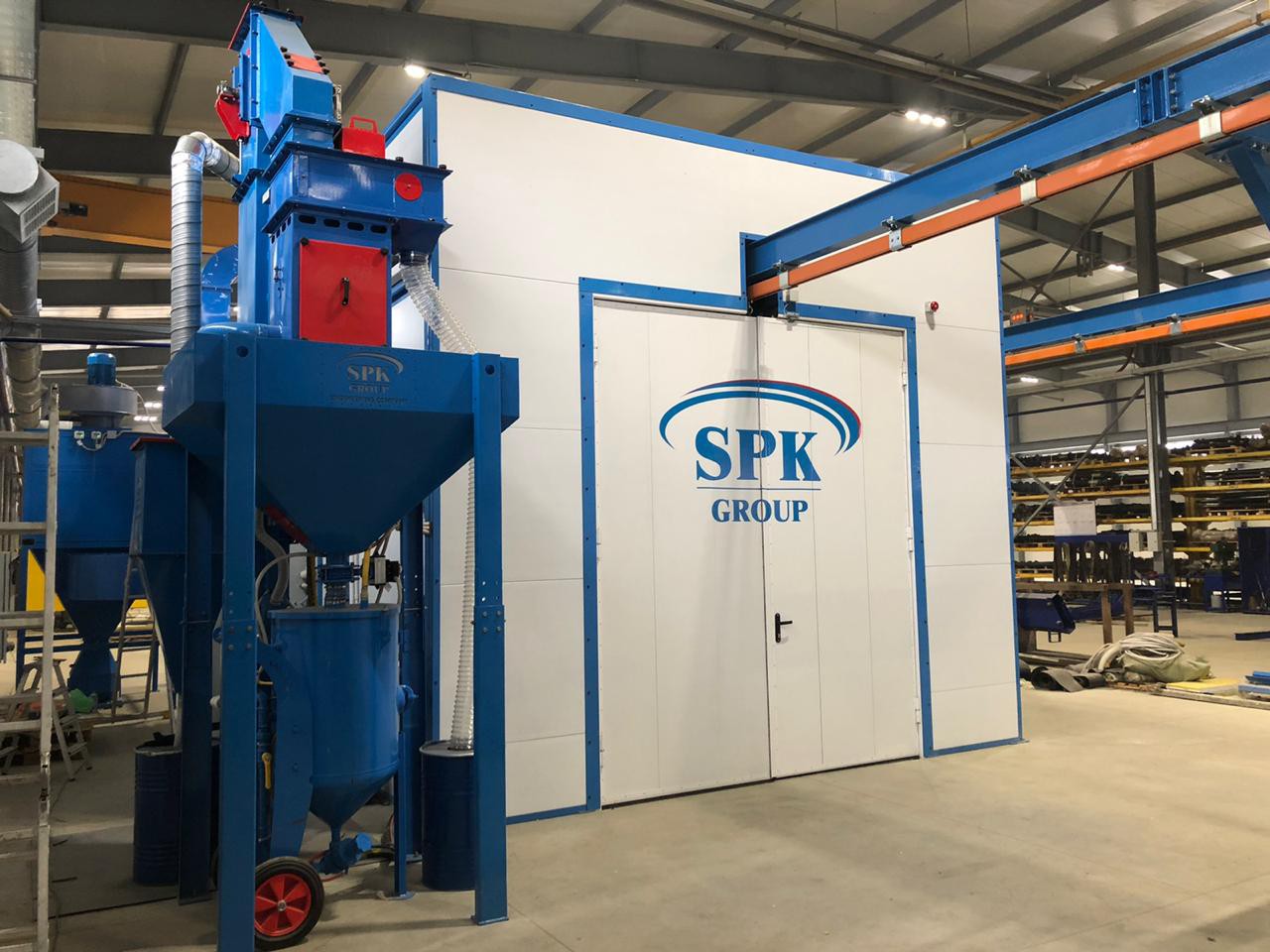

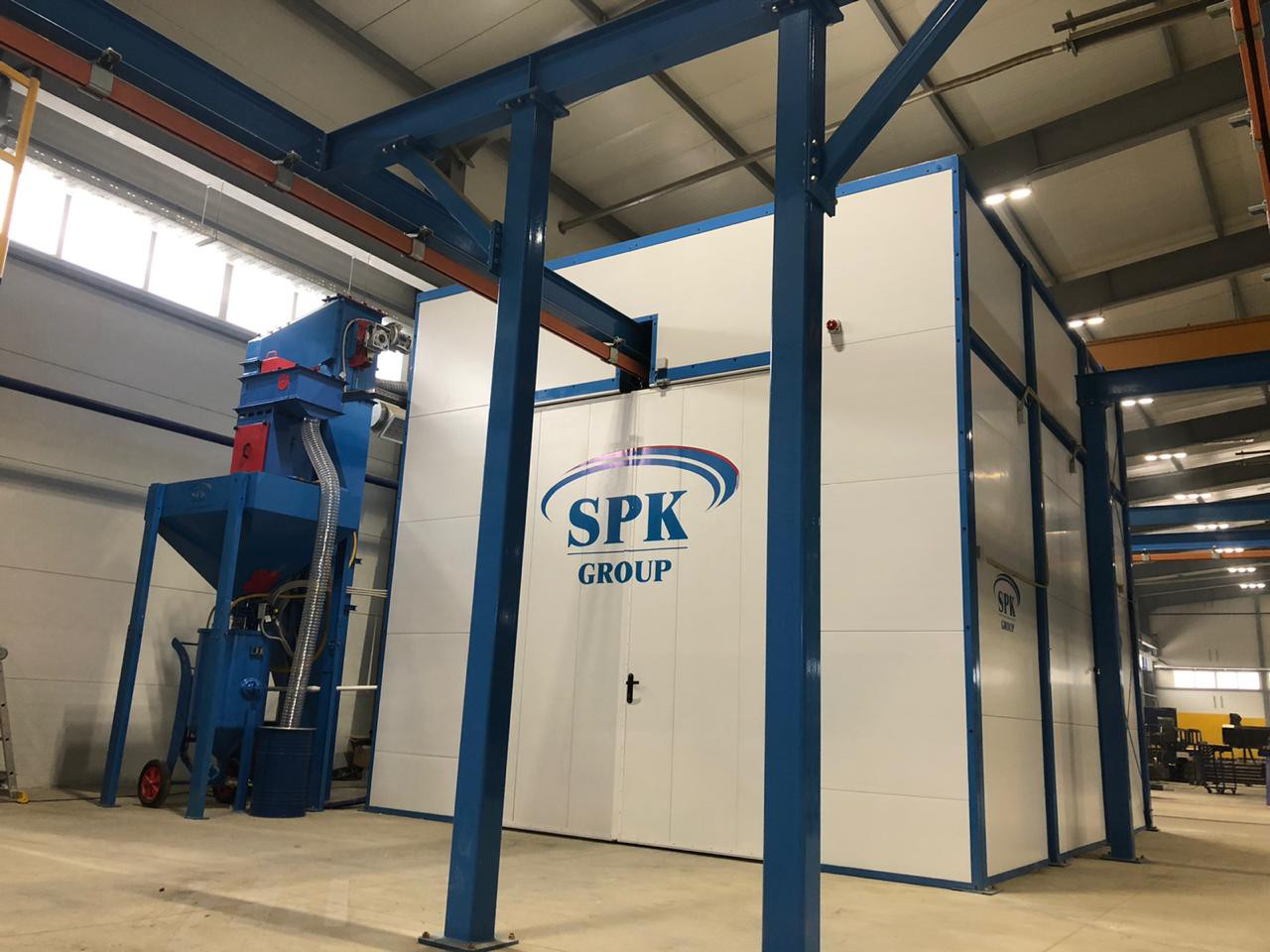

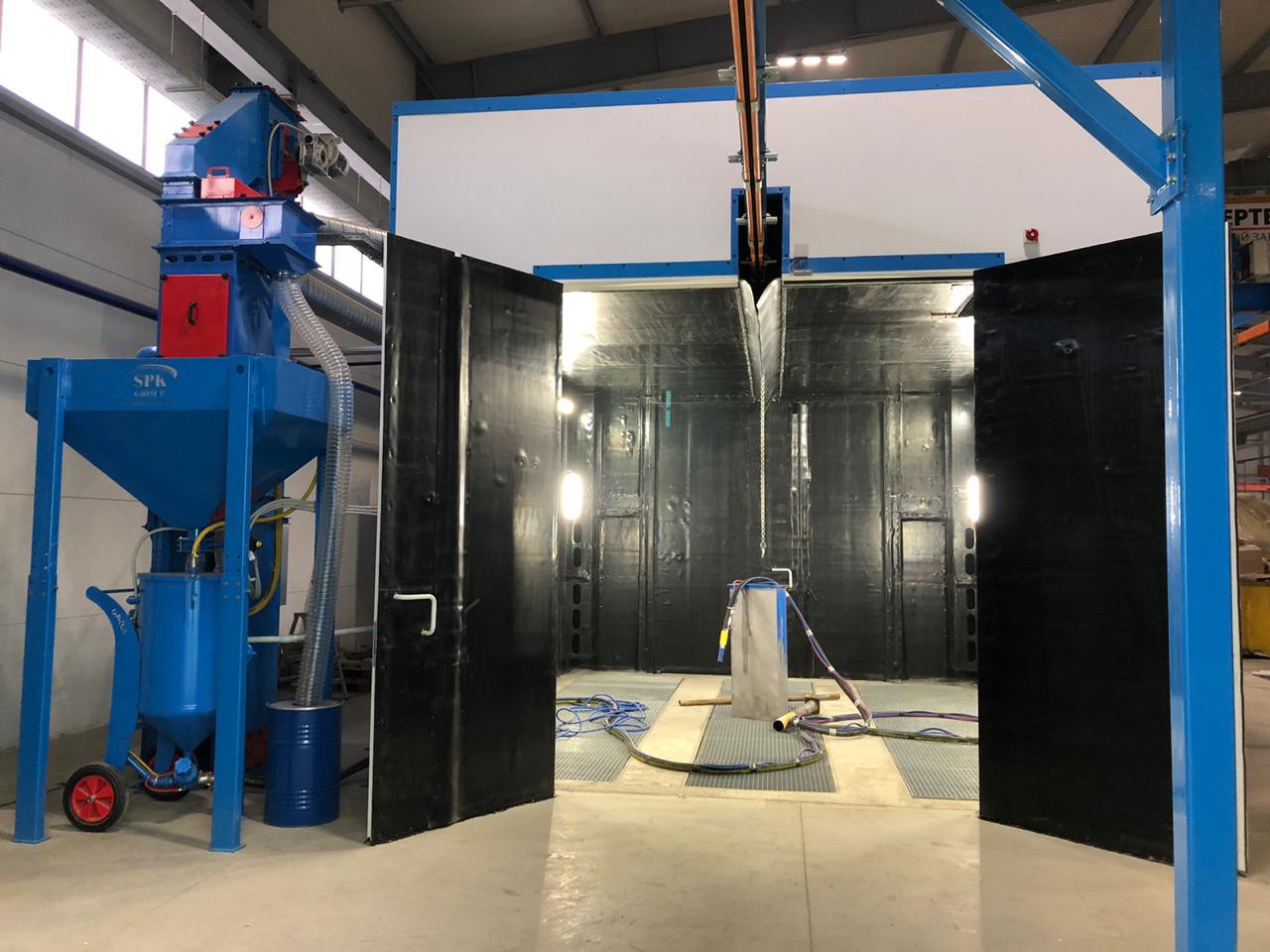

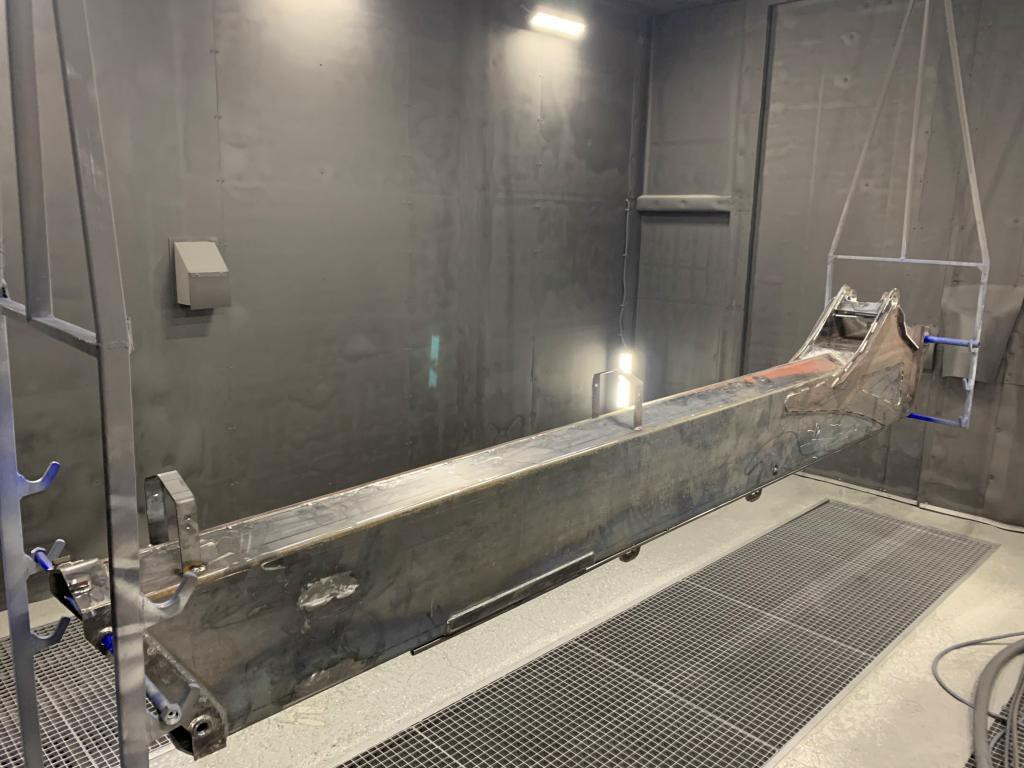

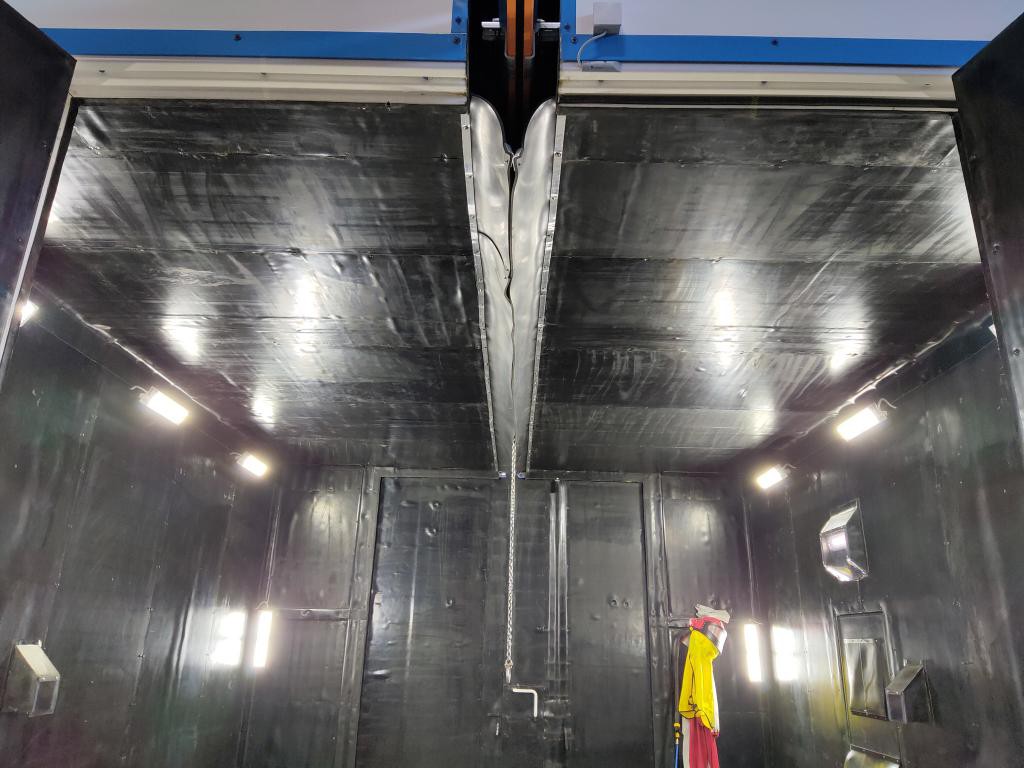

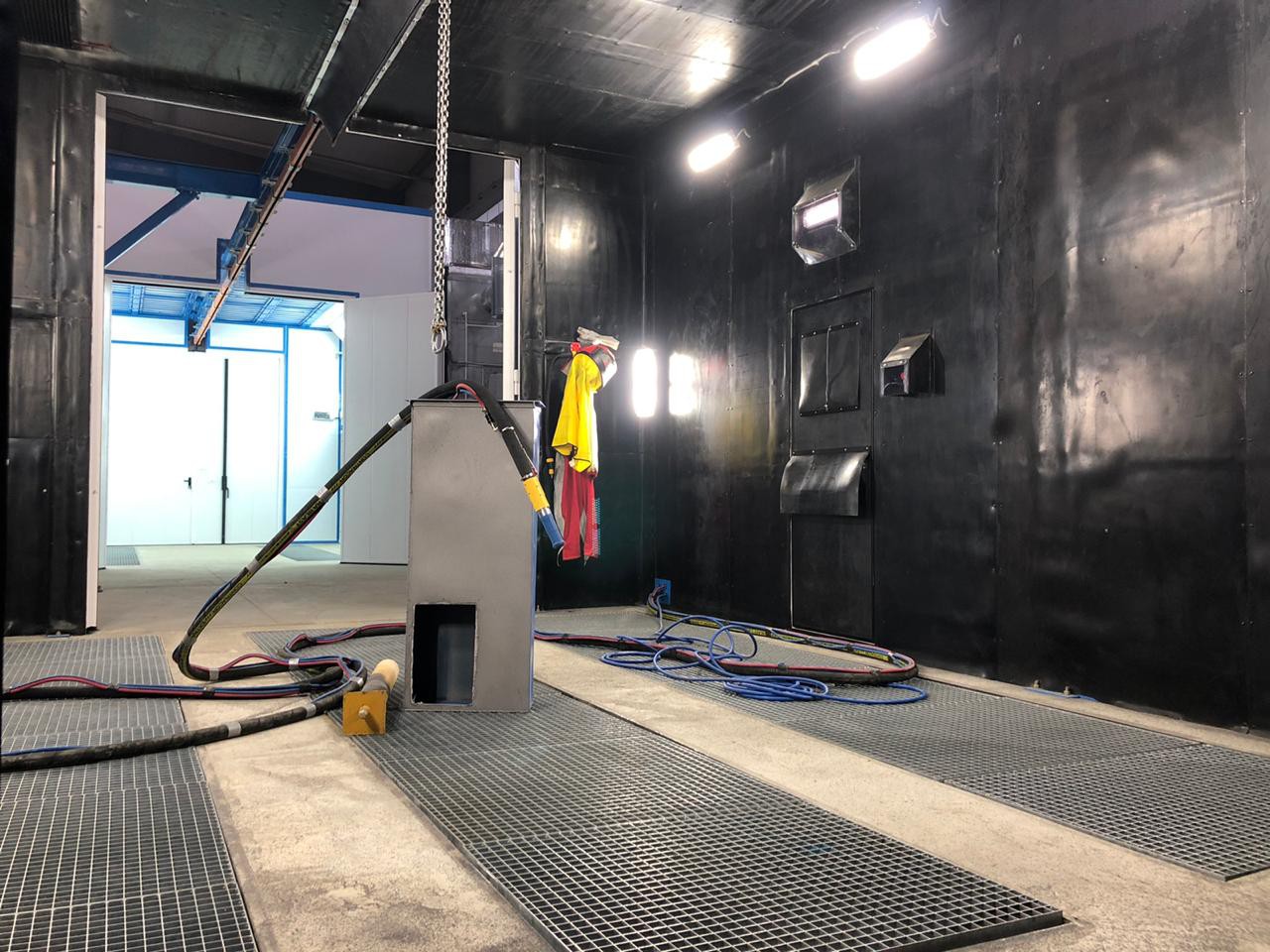

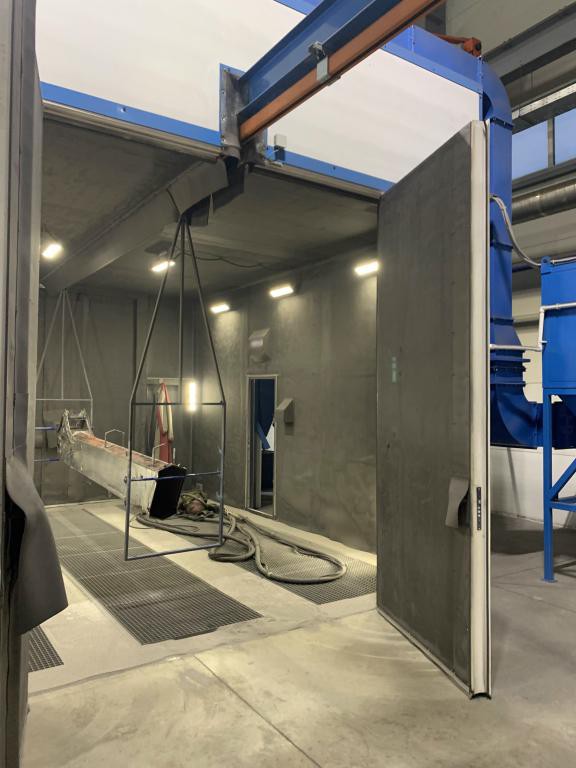

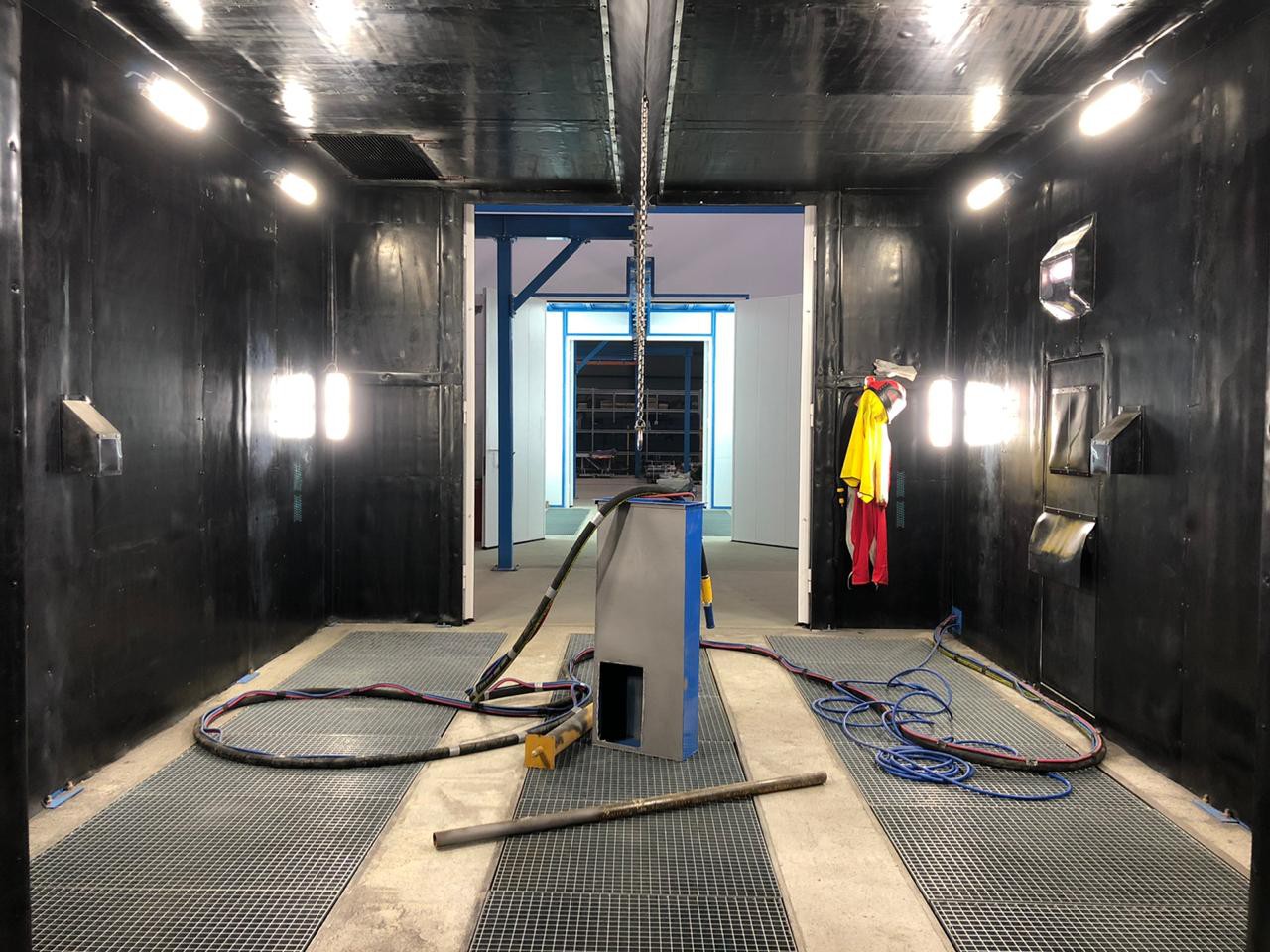

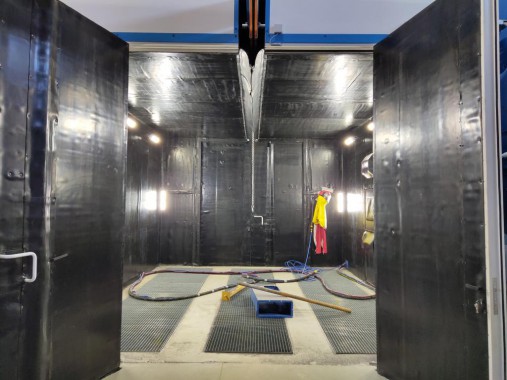

Камера проходная дробеструйная SPK-6.5.4

Предназначается для обработки изделий, а также металлоконструкций от элементов лакокрасочных покрытий окалины и ржавчины.

Камера имеет внутренние габариты: 6 000 х 5 000 х 4 000 мм. Размеры наружные: 6 100 х 7 600 х 4 500 мм.

Кабина в стандартном исполнении: металлокаркас с сэндвич-панелями. Толщина панелей составляет 50 мм. Наполнитель с панелях – минеральная вата.

На стенах устанавливается резиновая лента толщиной 4-6 мм.

Предусматривается двое ворот размером 3 000 х 4 000 мм, а также сервисная дверь 800 х 2 000 мм.

Уровень освещенности камеры составляет не менее 650 Люкс. Поток воздуха в камере – диагонально-торцевой. Торцевое расположение вытяжных отбойных щитов. Каждый размером 1100х250 мм.

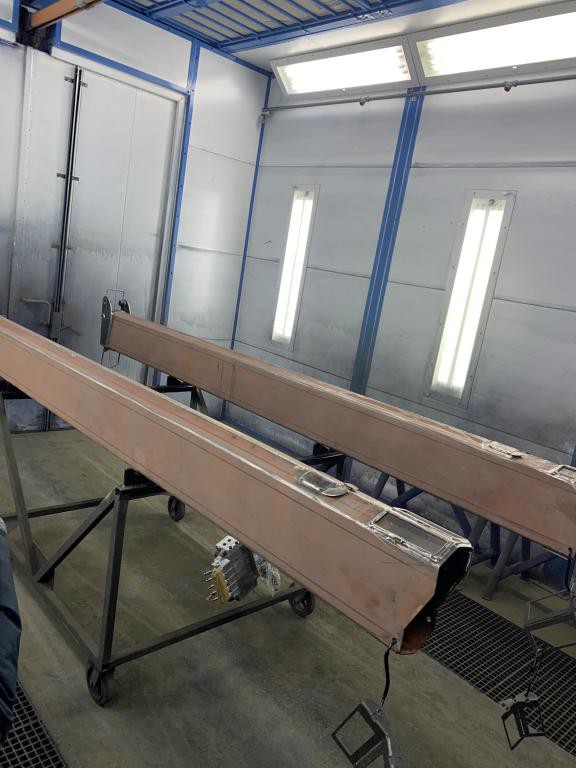

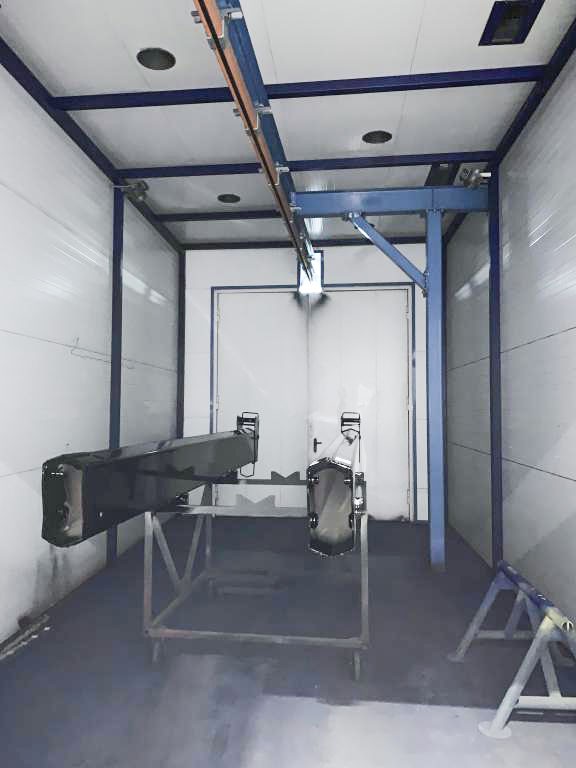

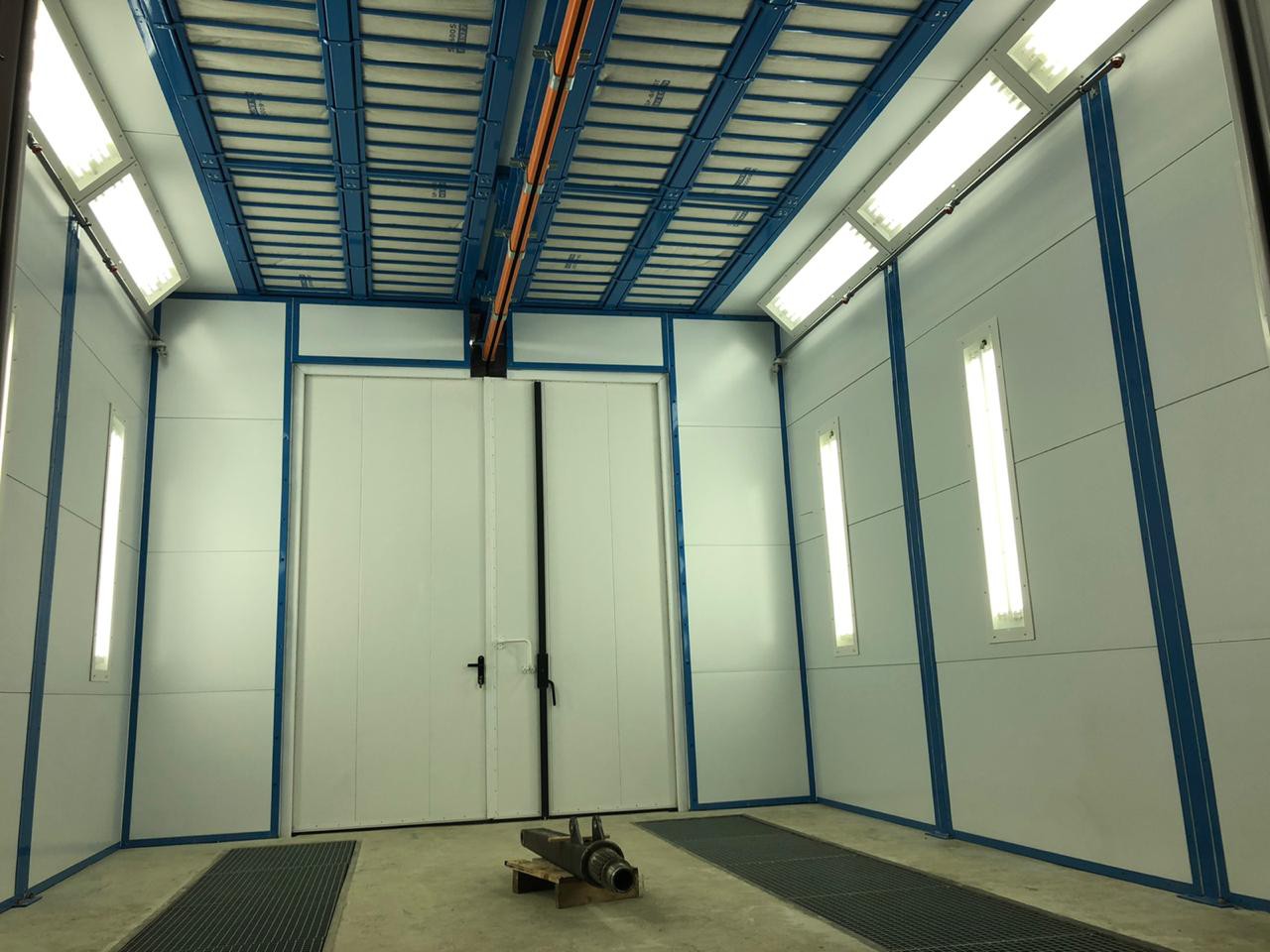

Покрасочно-сушильная камера в проходном исполнении SPK-6.5.4

Габариты внутренние: 6 000 х 5 000 х 4 000 мм, наружные: 6 100 х 6 650 х 4 500 мм. 2 канала, габарит каждого – 780 х 5 000 мм.

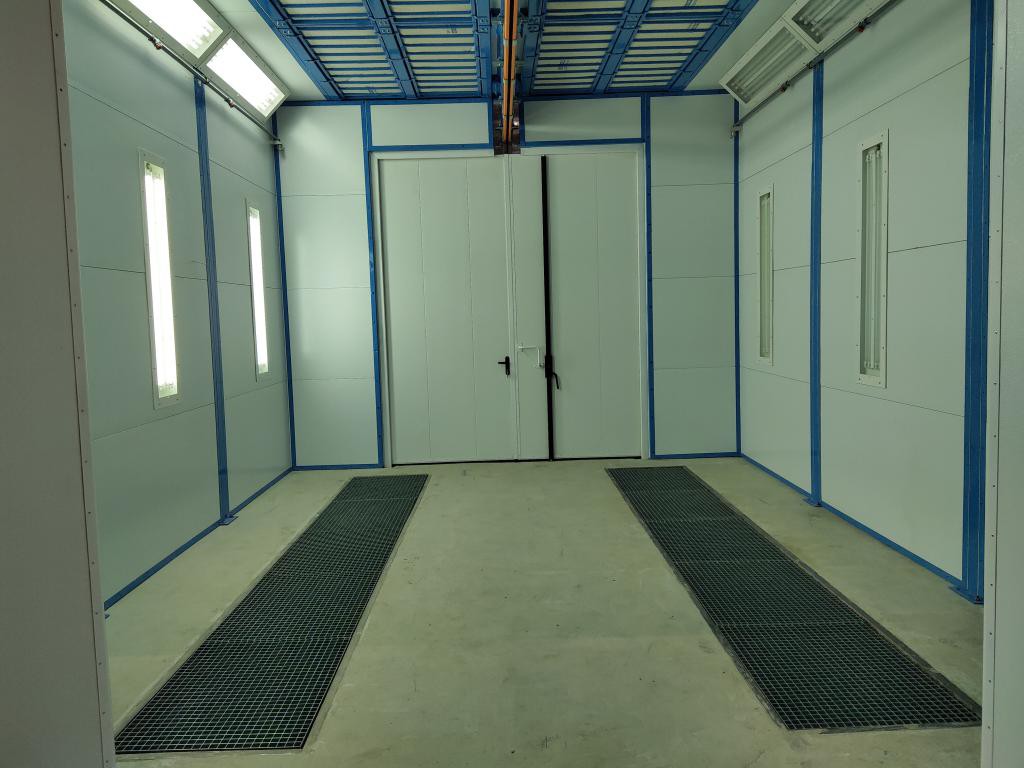

Нисходящее направление потока воздуха, вытяжка проходит через напольные решетки.

Силовой каркас в основе кабины камеры. Толщина стеновых панелей – 50 мм.

Расположение двери для персонала – в боковой стене. Предусмотрено прямоугольное окно. Габариты двери – 800 х 2 000 мм.

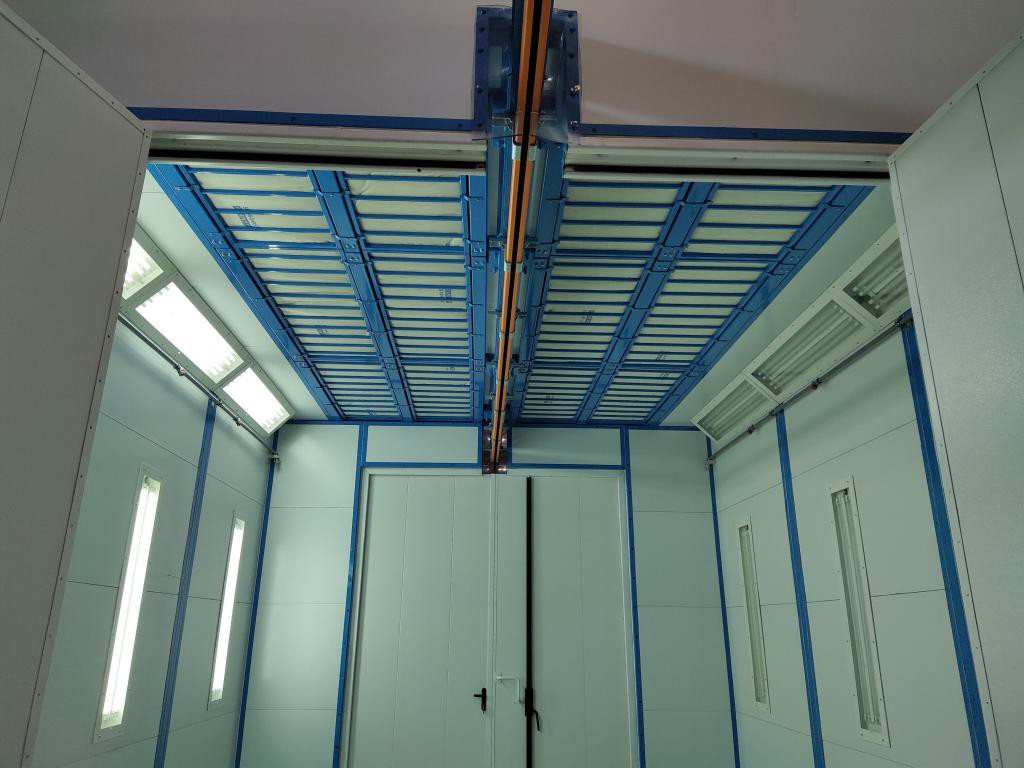

Освещение в камере. 2 пояса освещения - под потолком и в стенах.

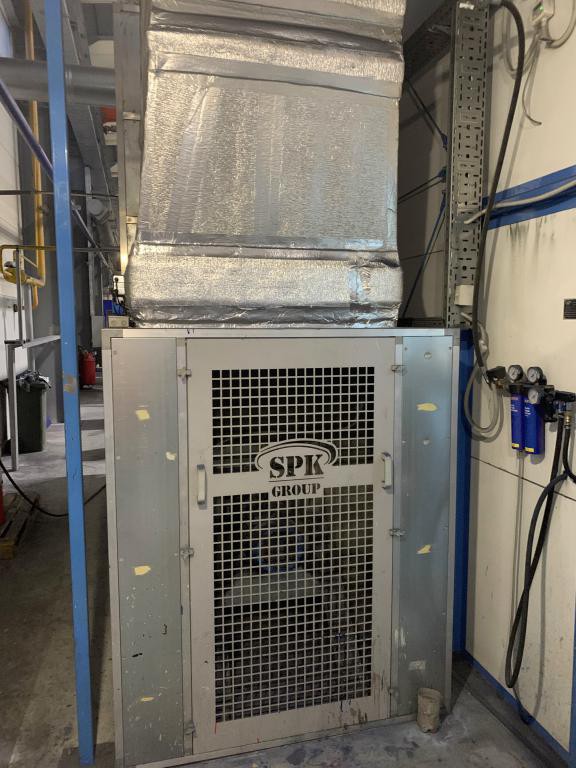

Приточно-вытяжная группа. Генератор размещается вдоль длинной стены.

Подогрев воздуха. Природный газ, либо дизельное топливо. 1 горелка.

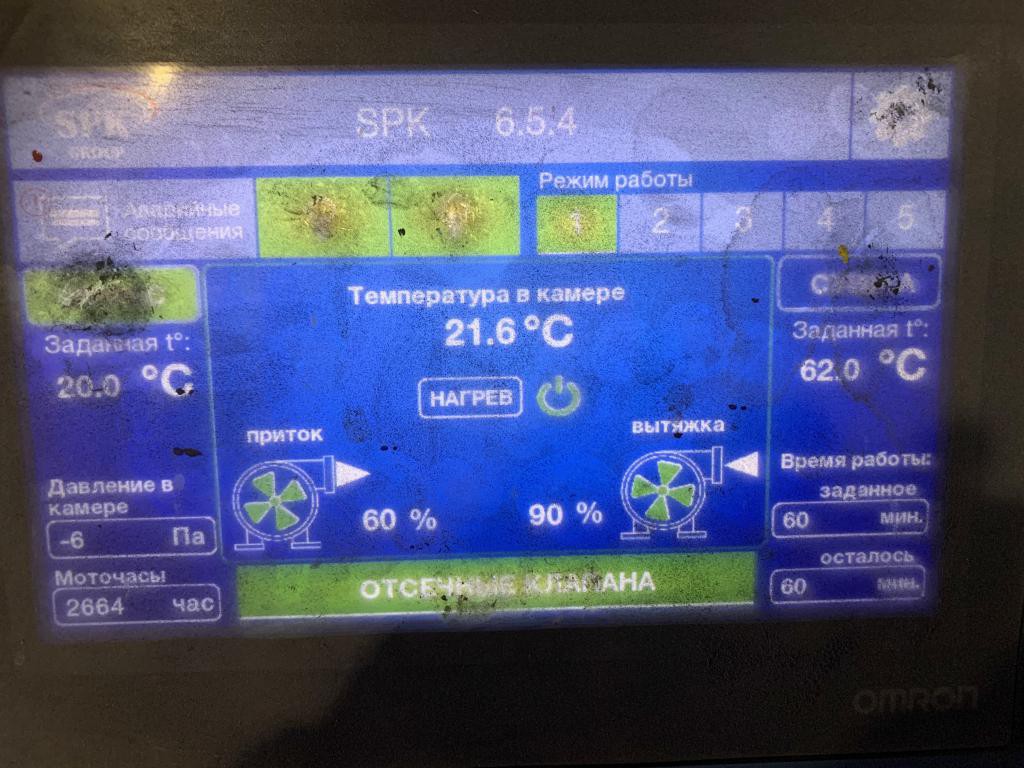

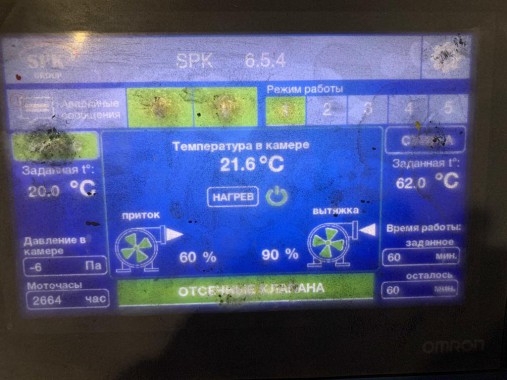

Для управления режимами работы камеры предусмотрена панель, сенсорный экран.

Общая электрическая мощность камеры – до 30 кВт.

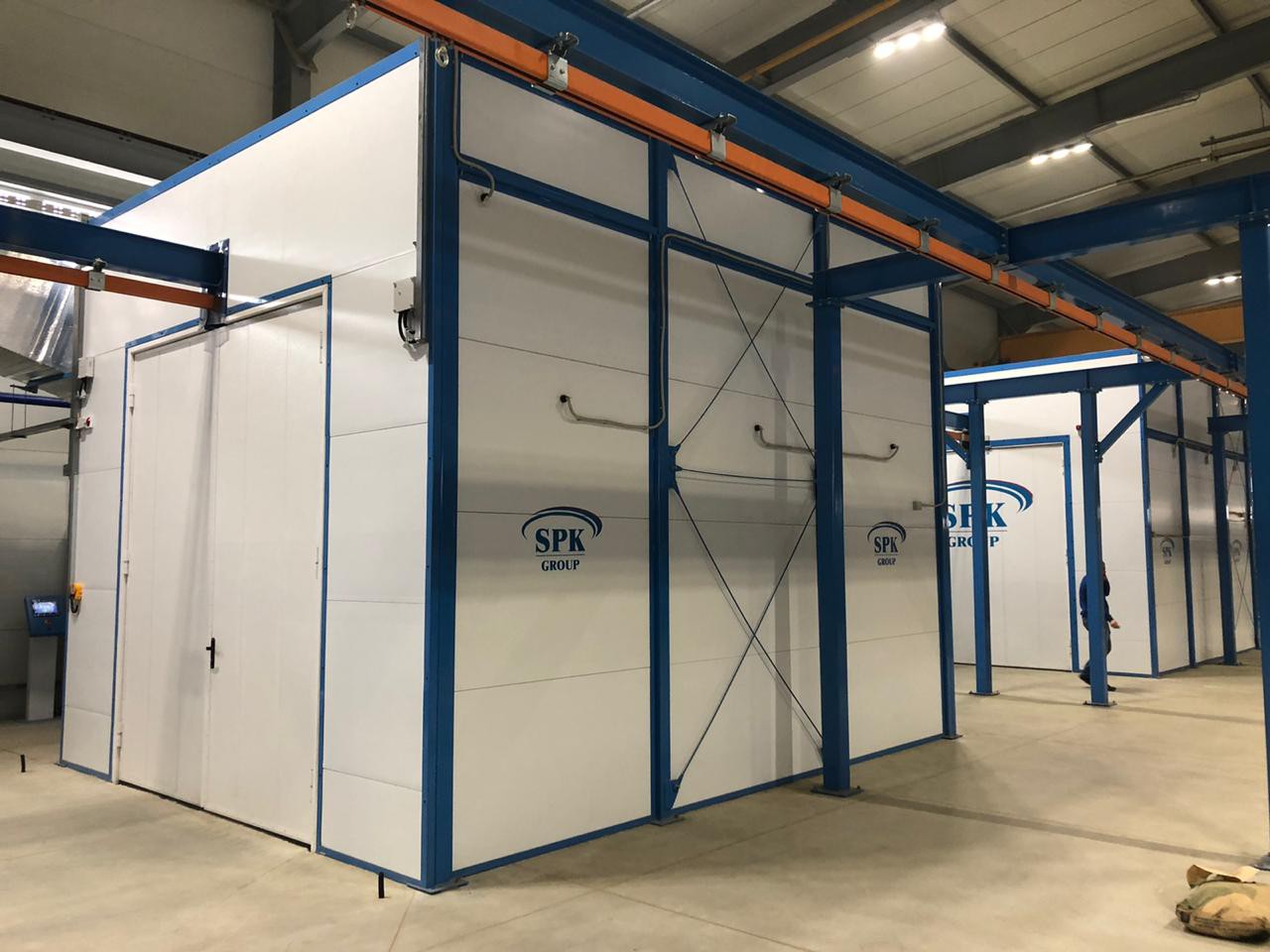

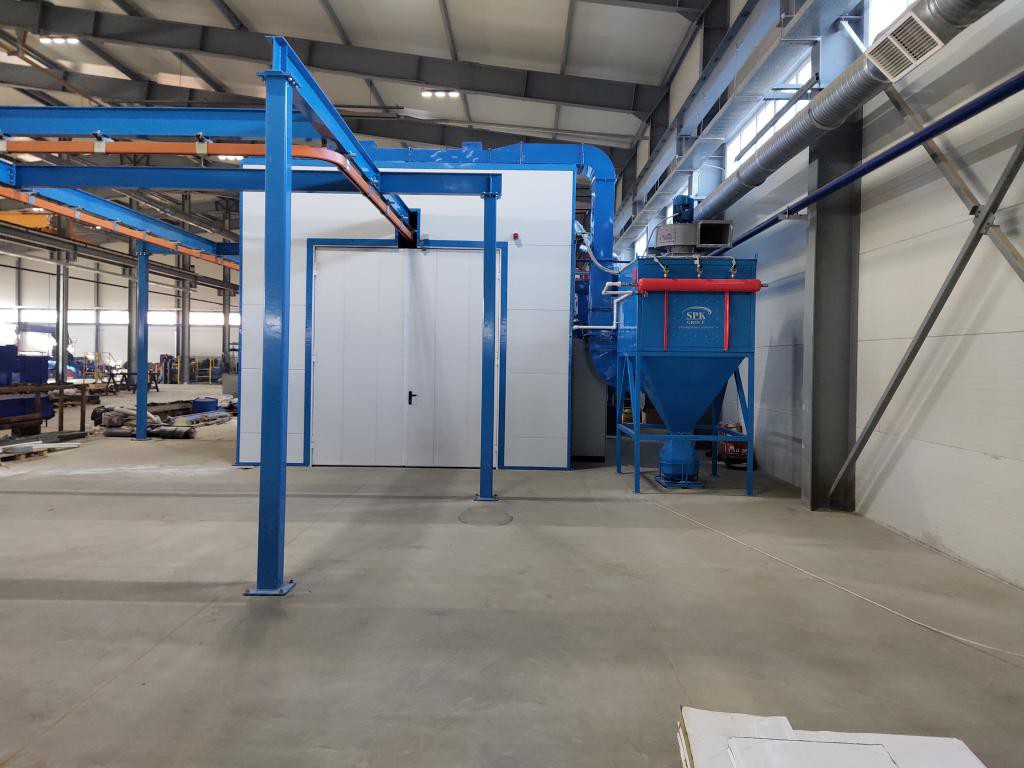

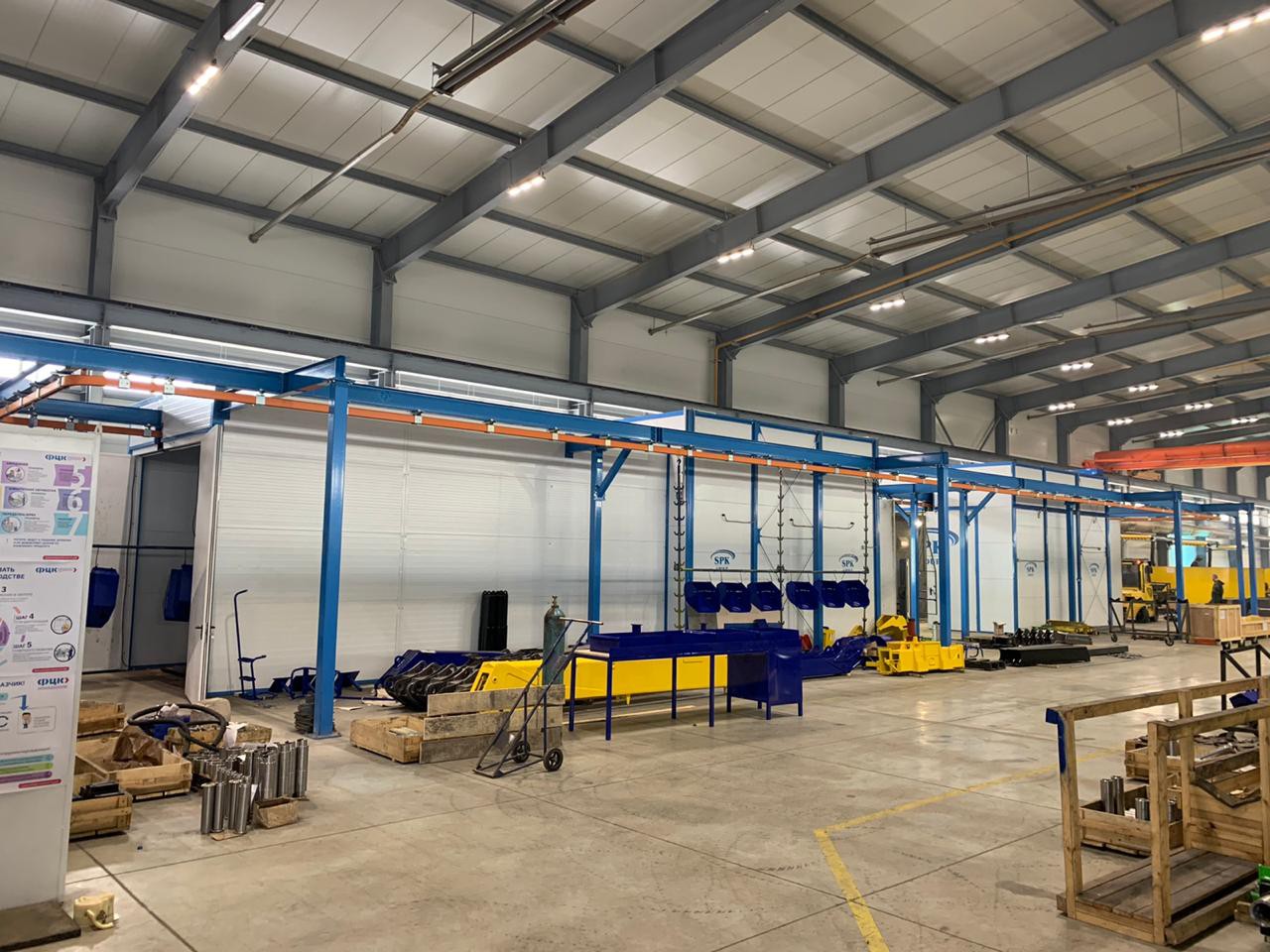

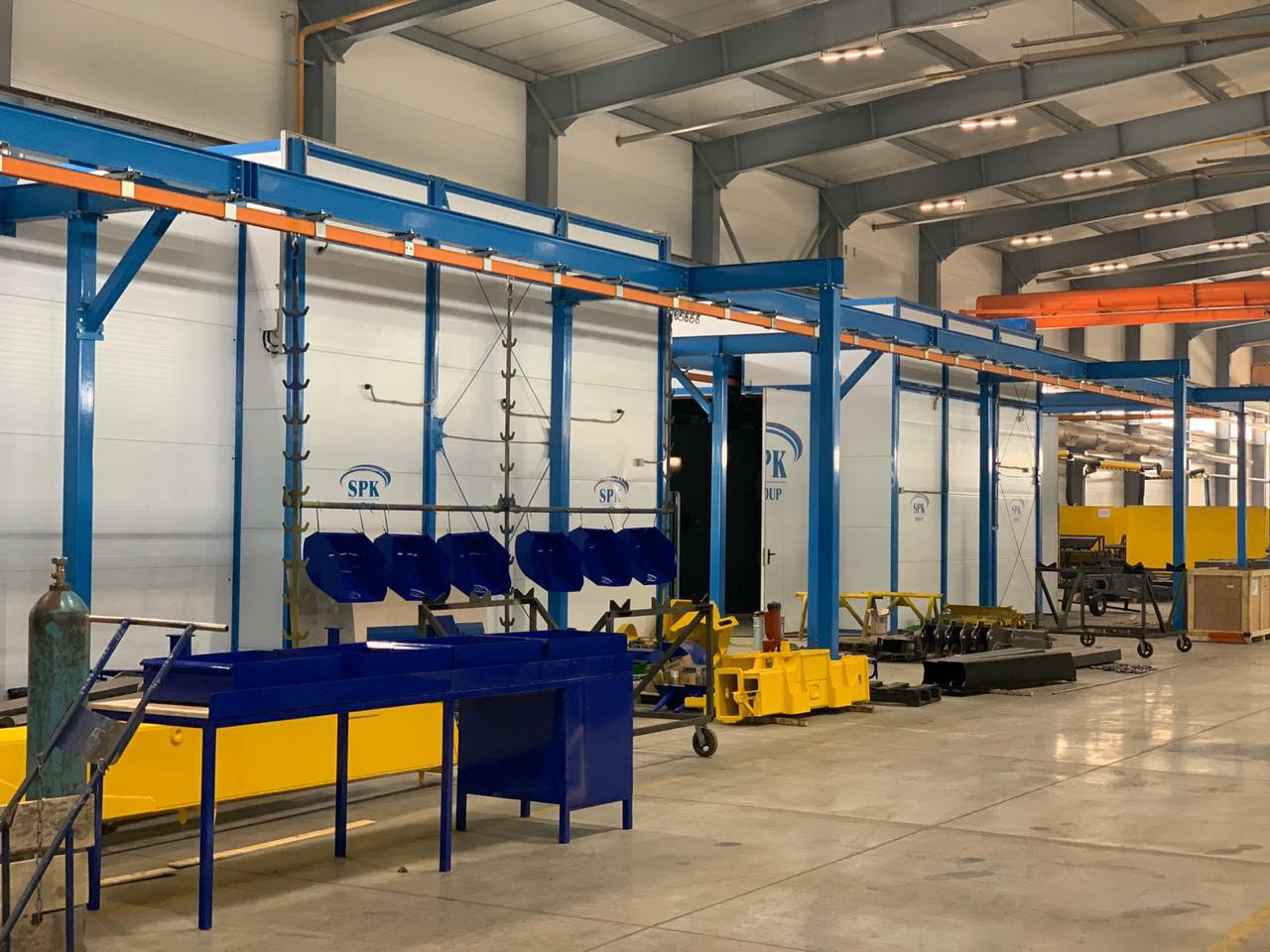

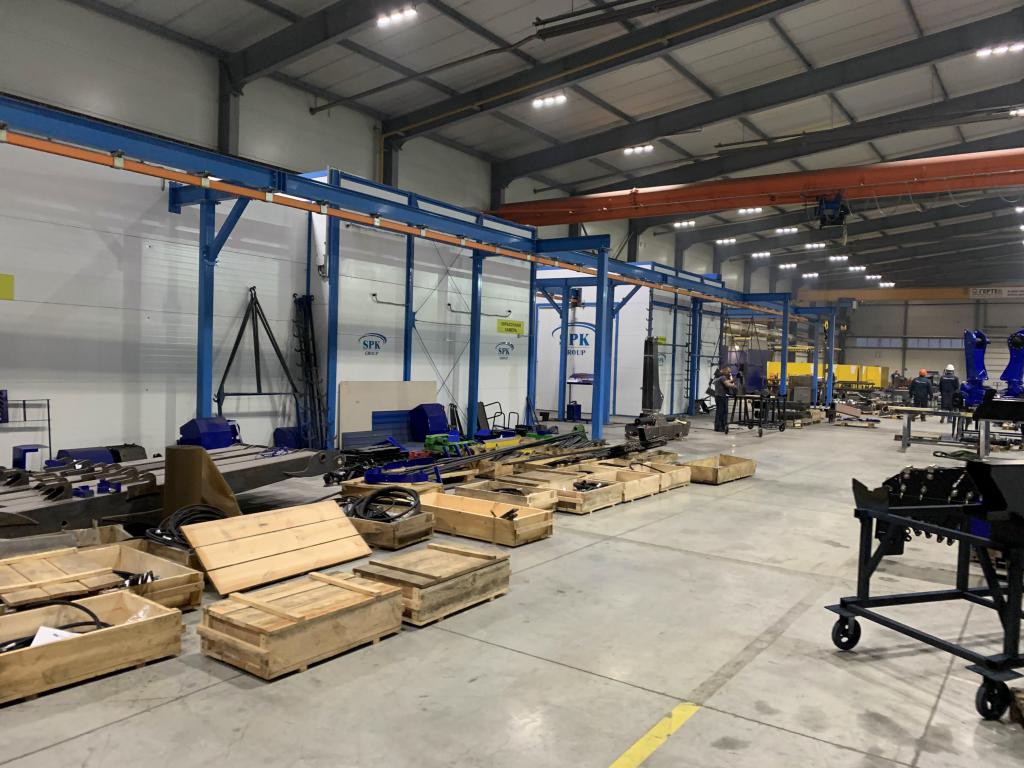

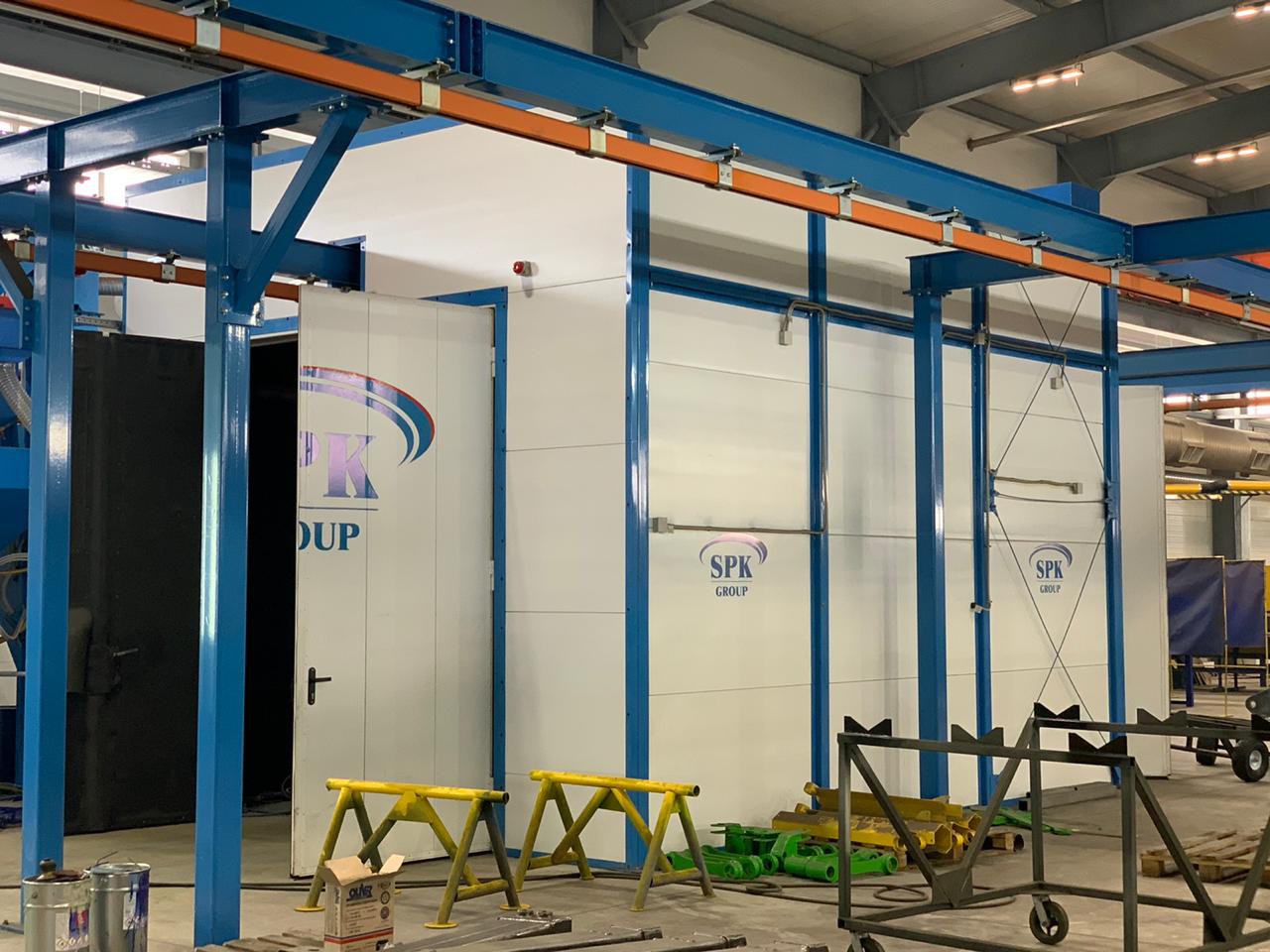

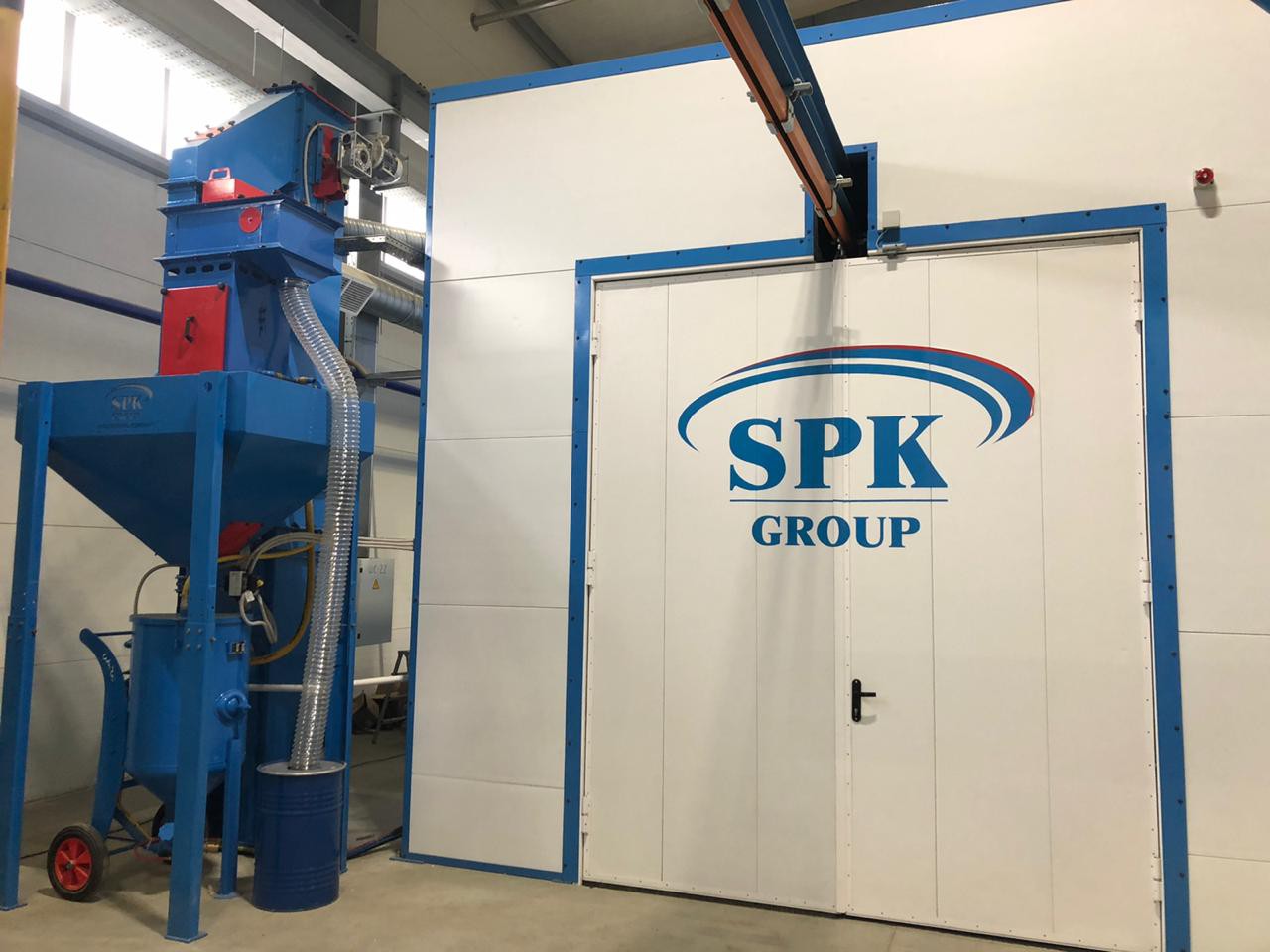

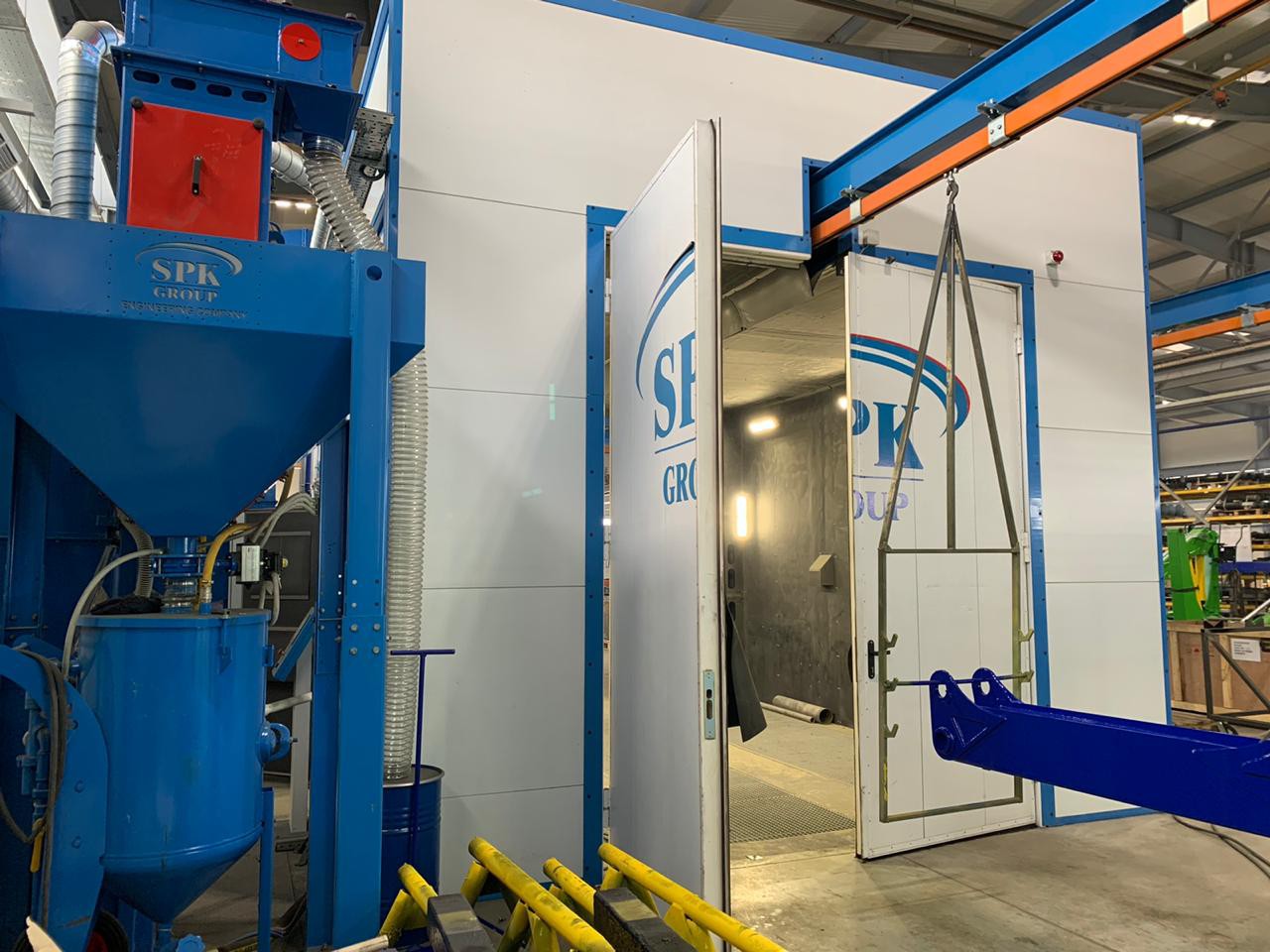

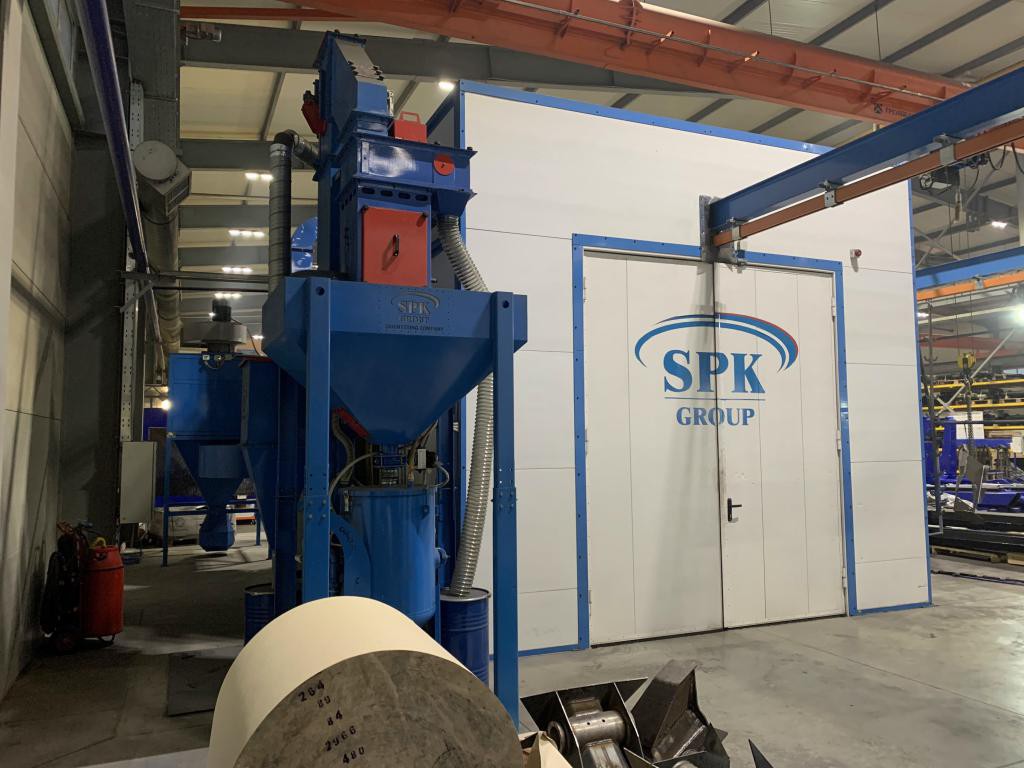

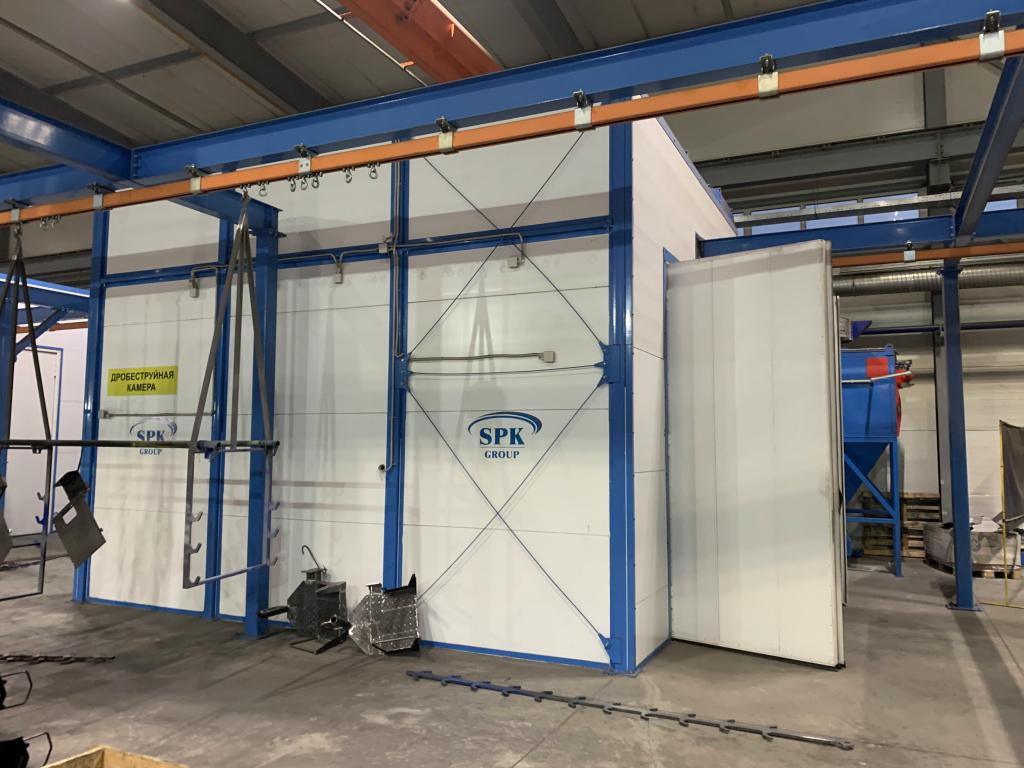

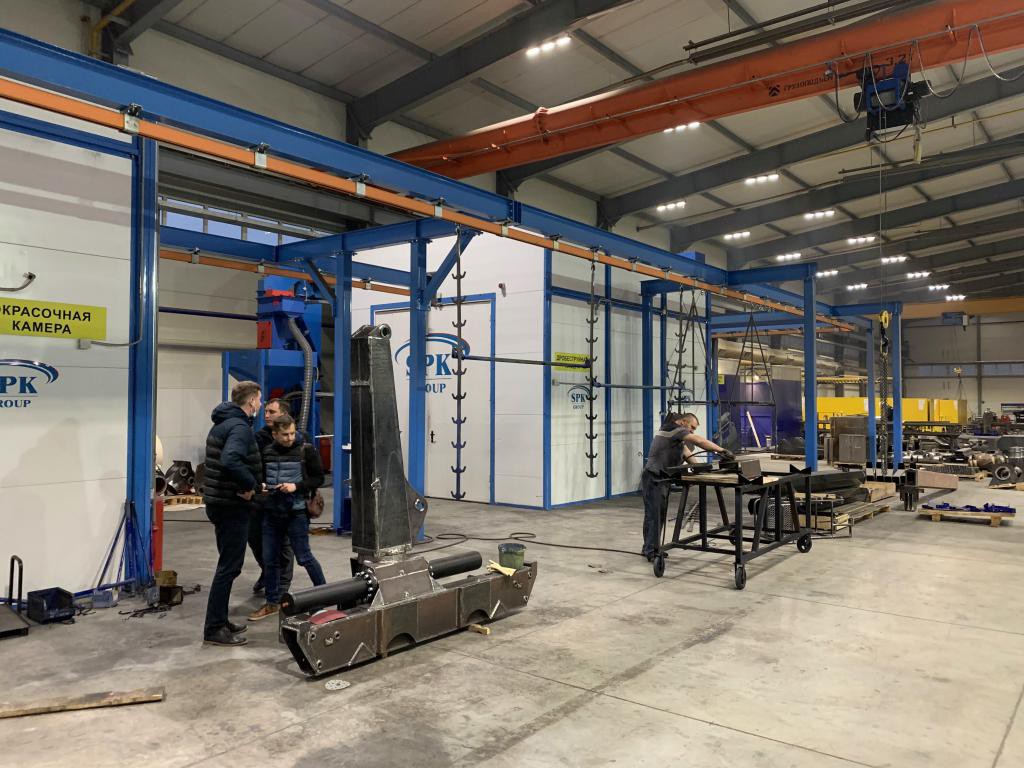

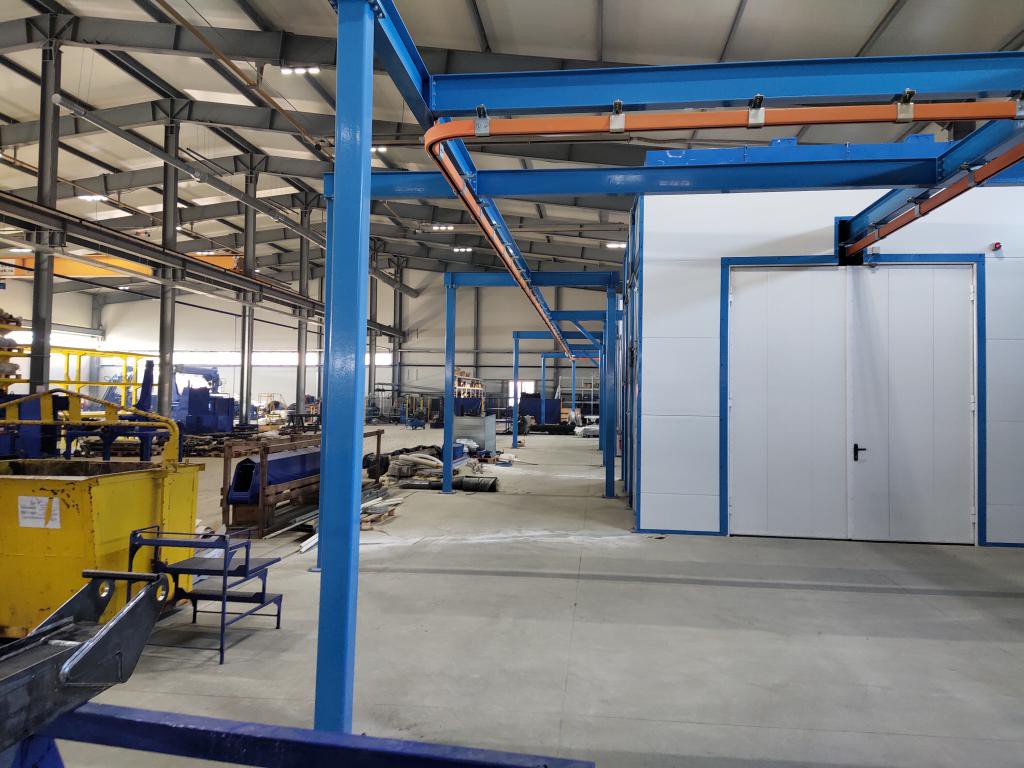

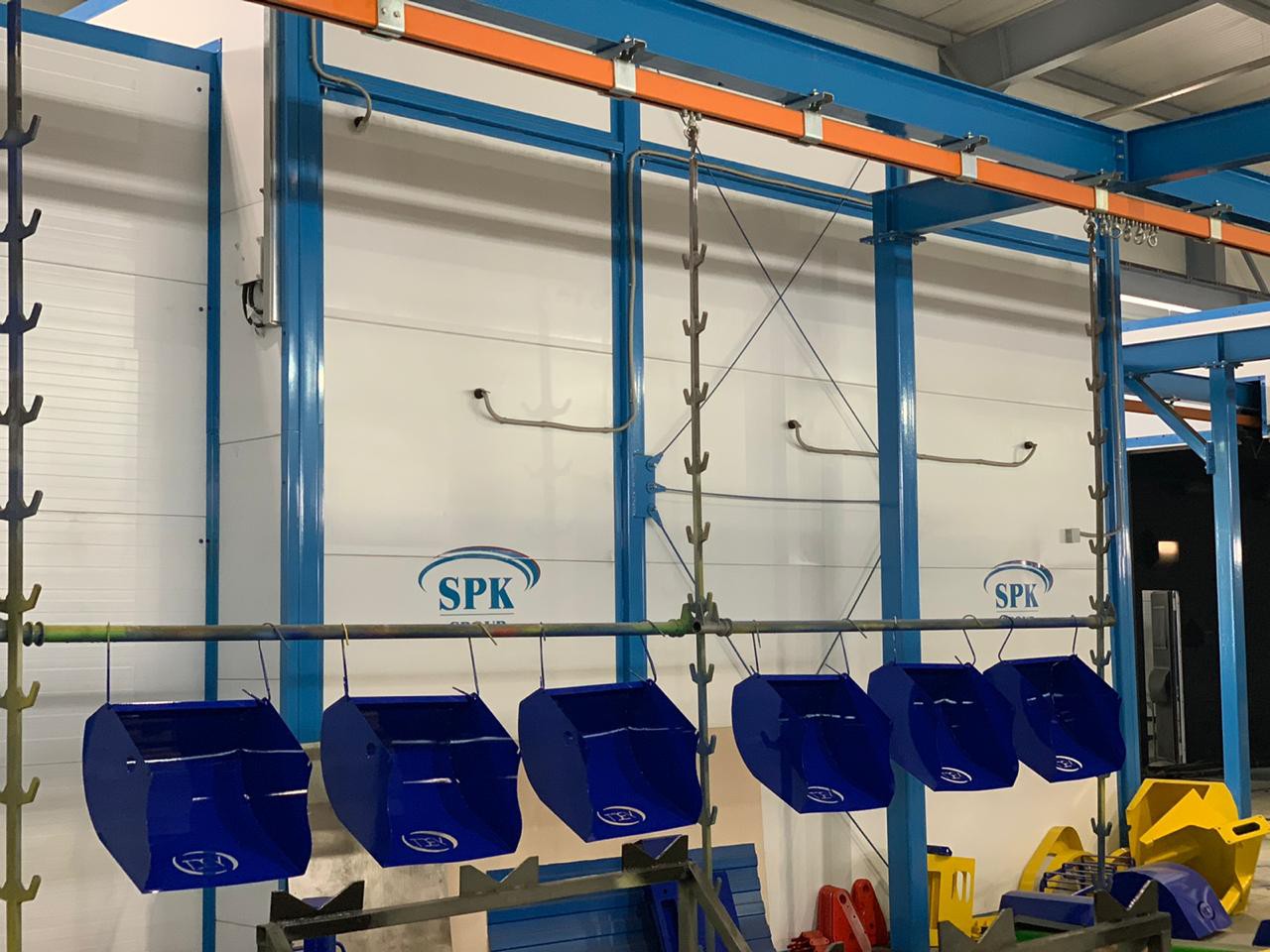

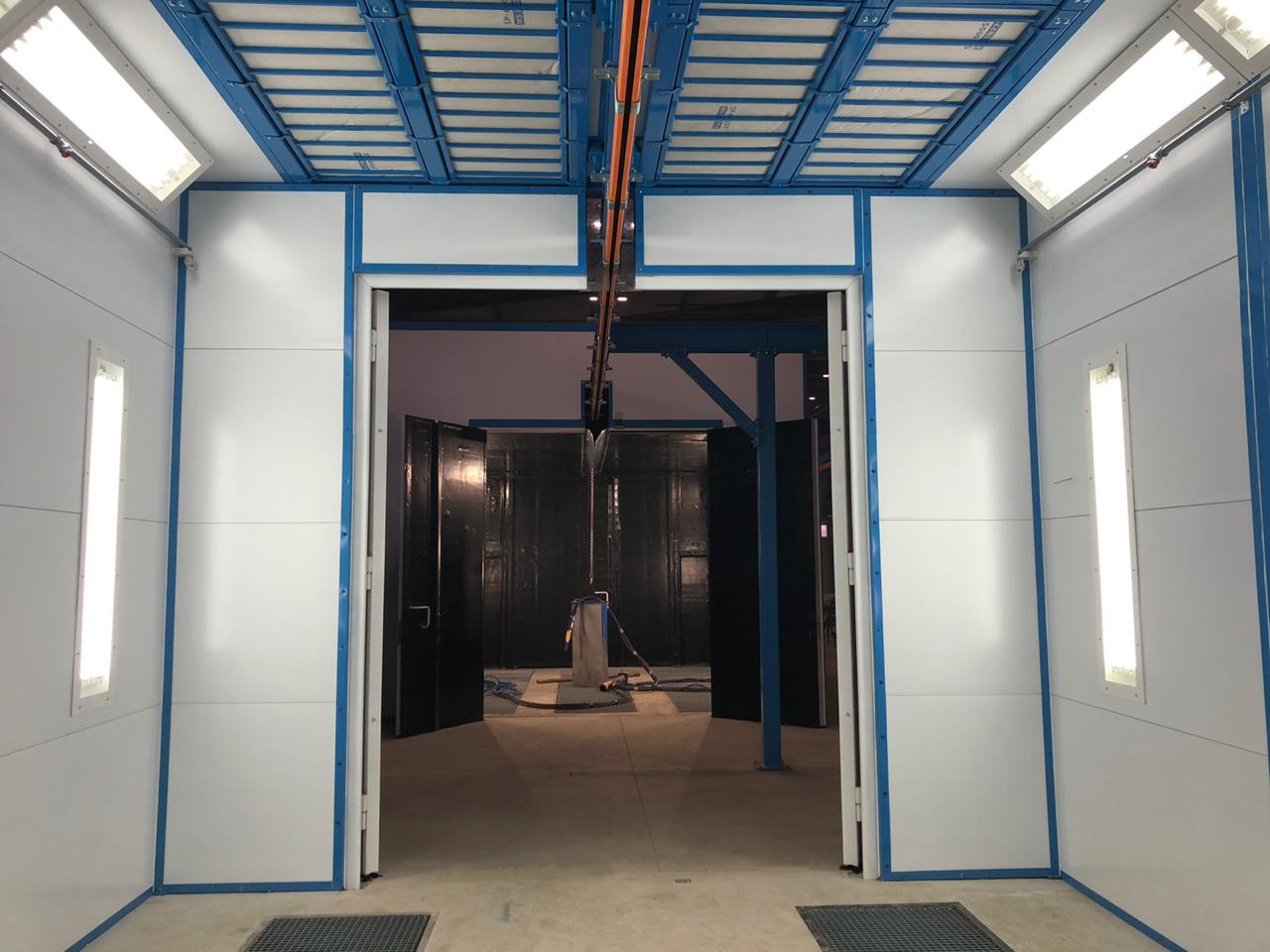

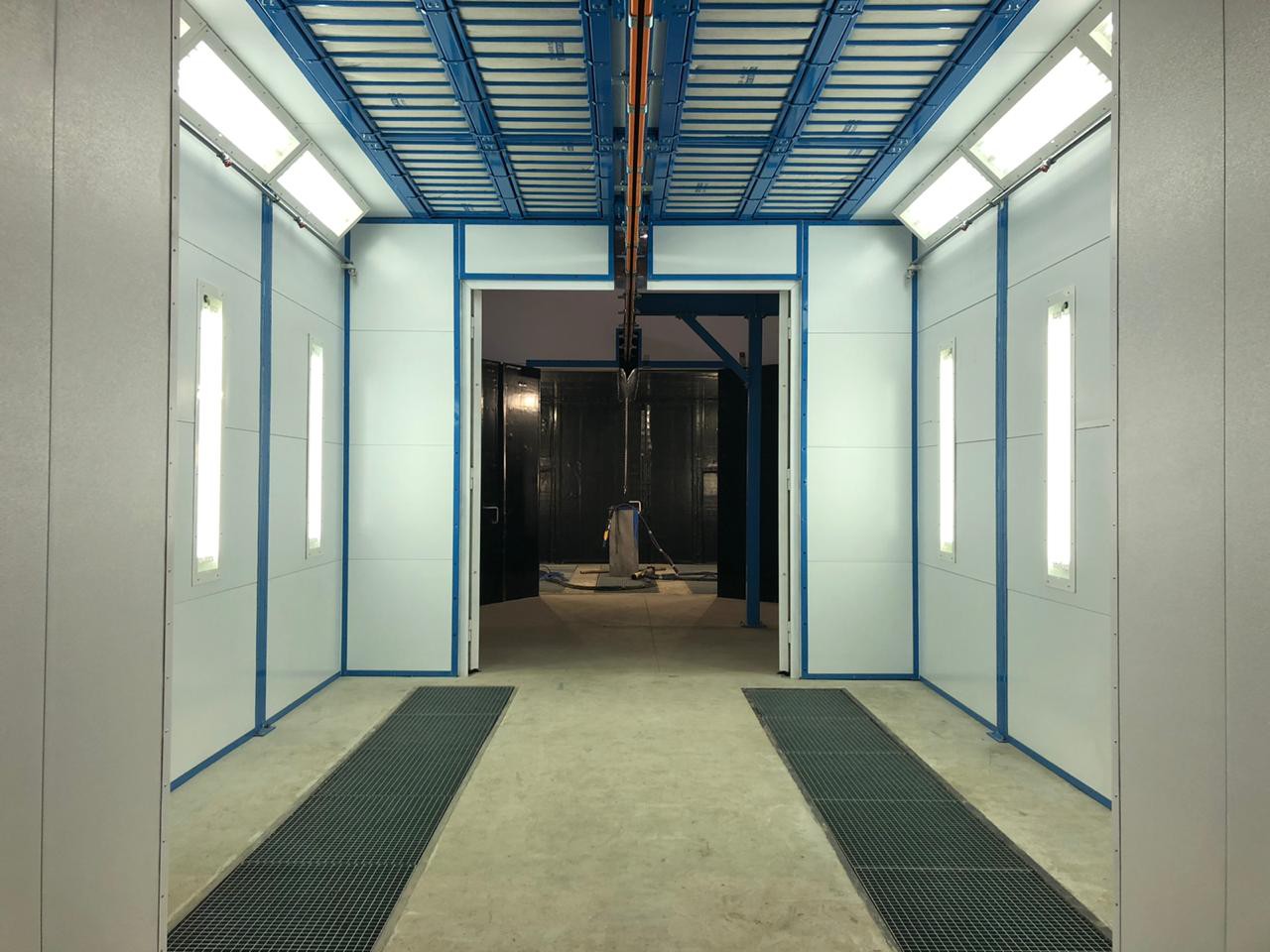

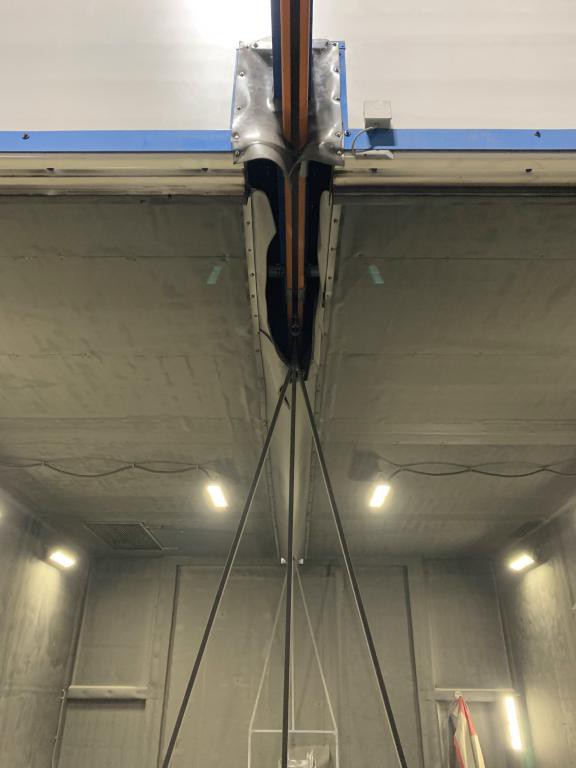

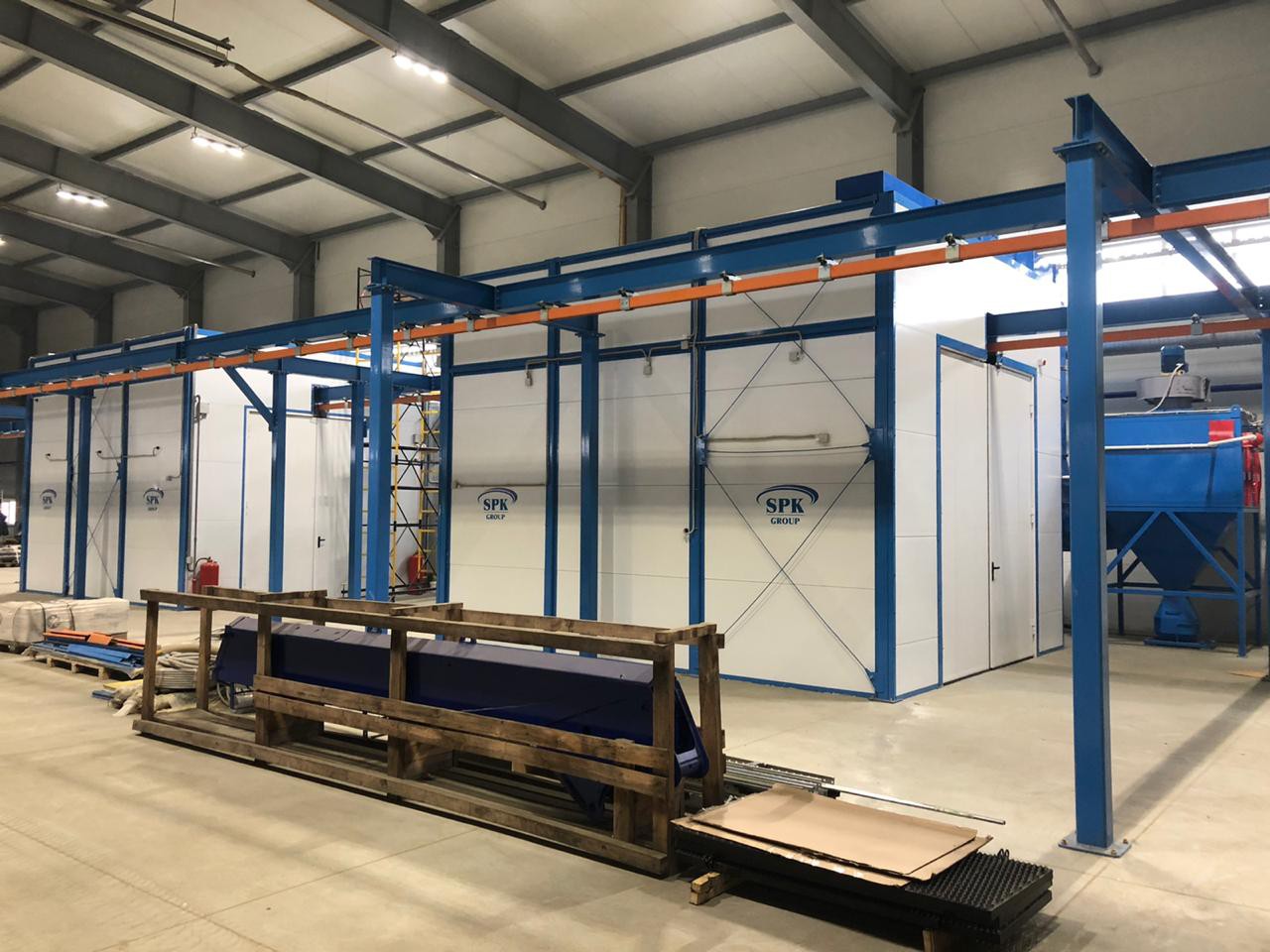

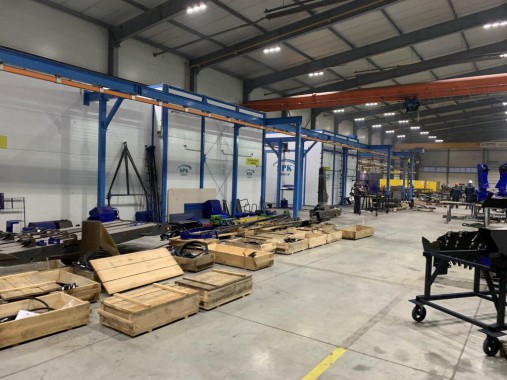

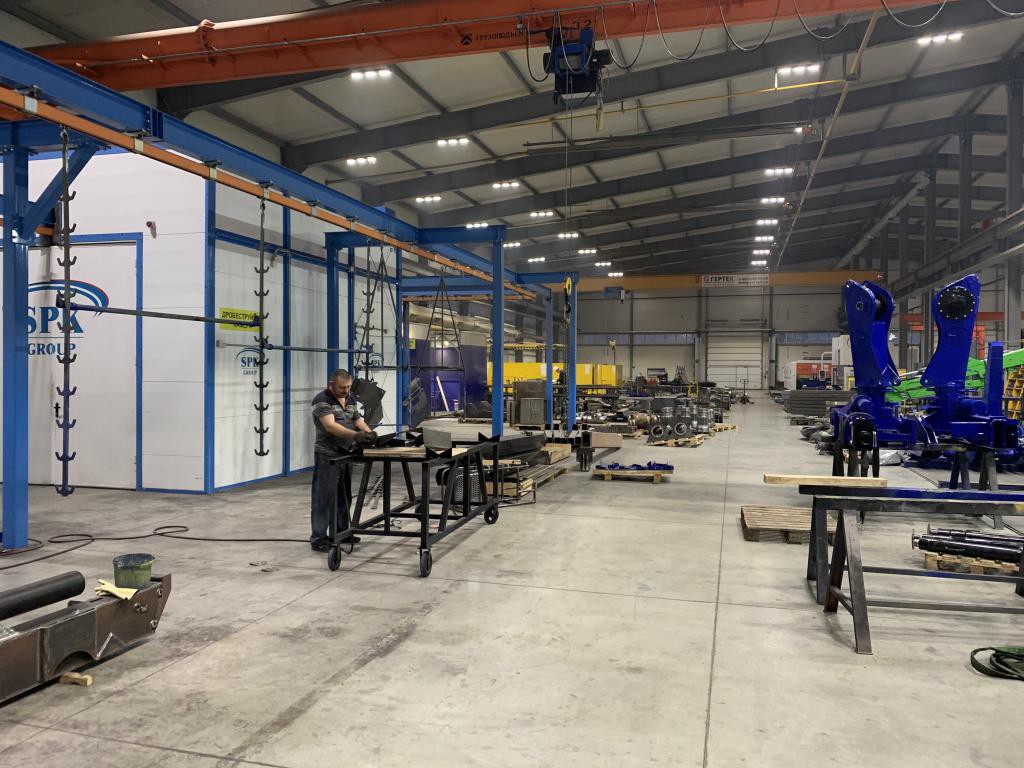

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА

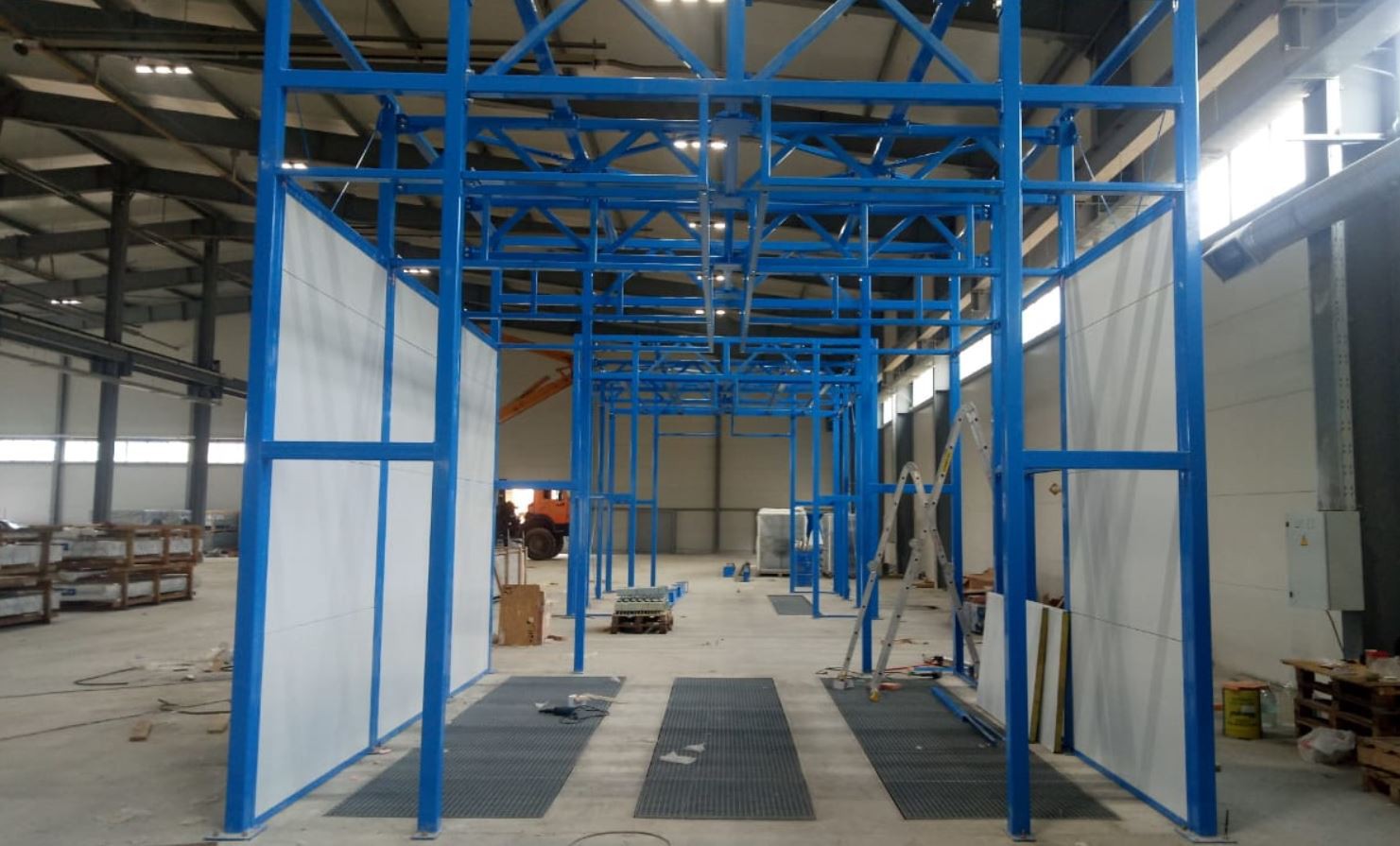

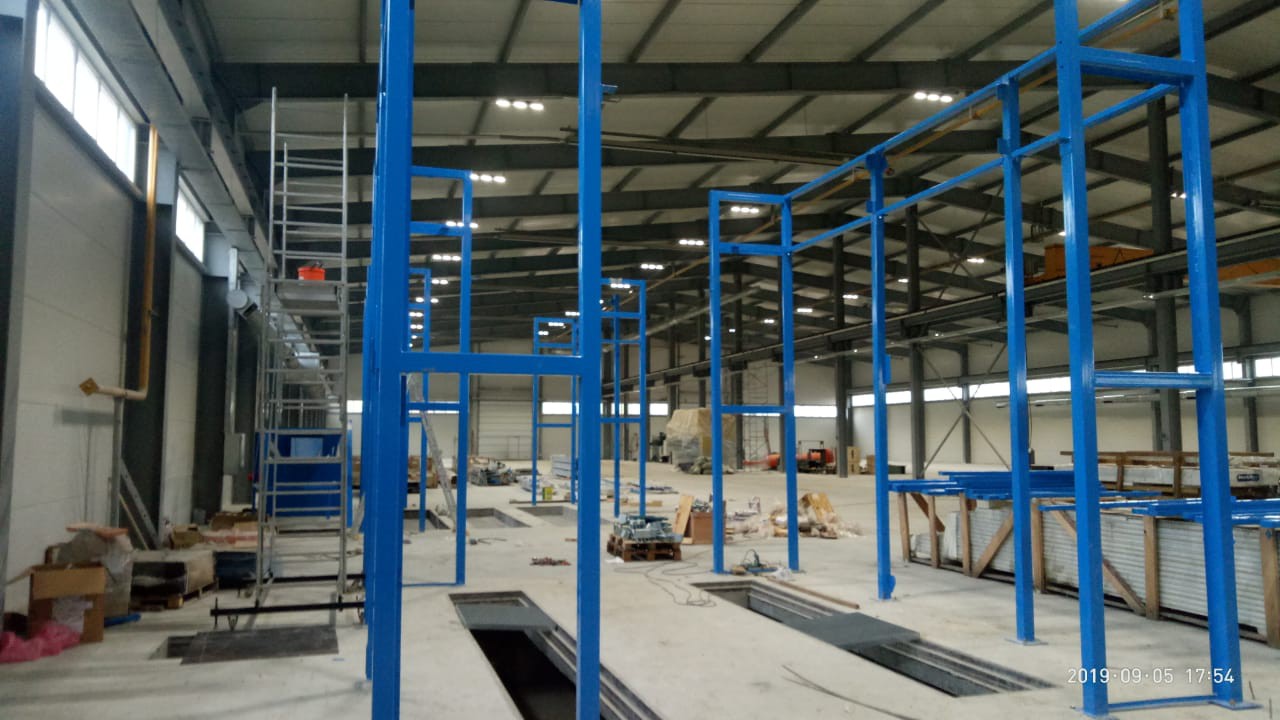

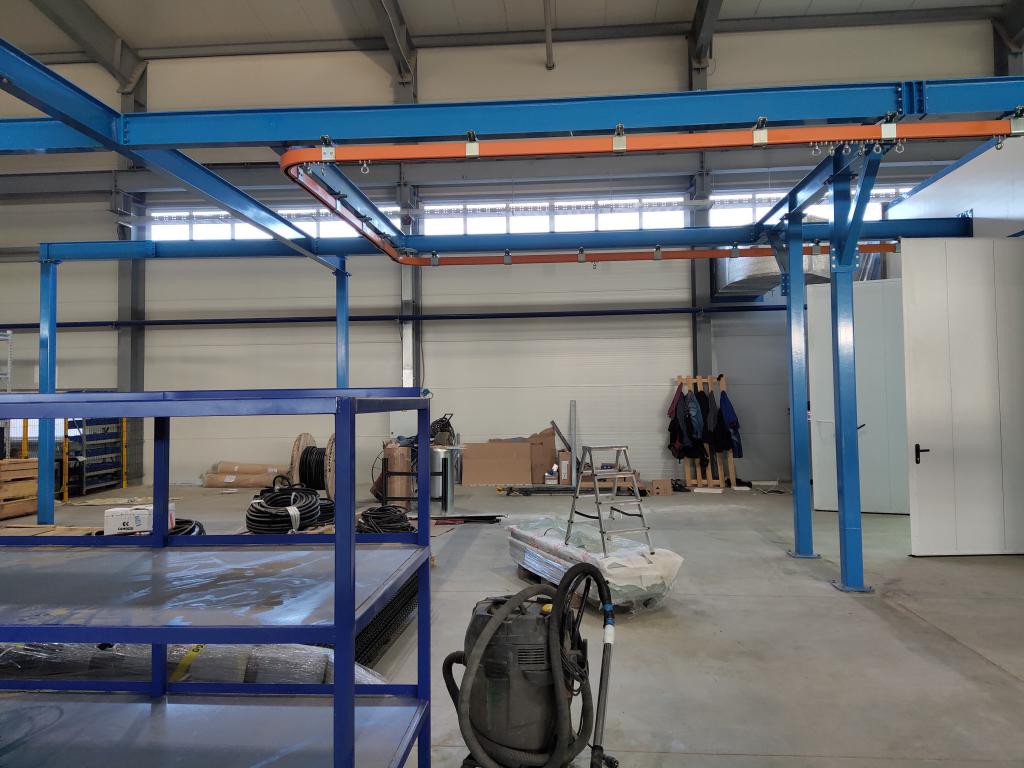

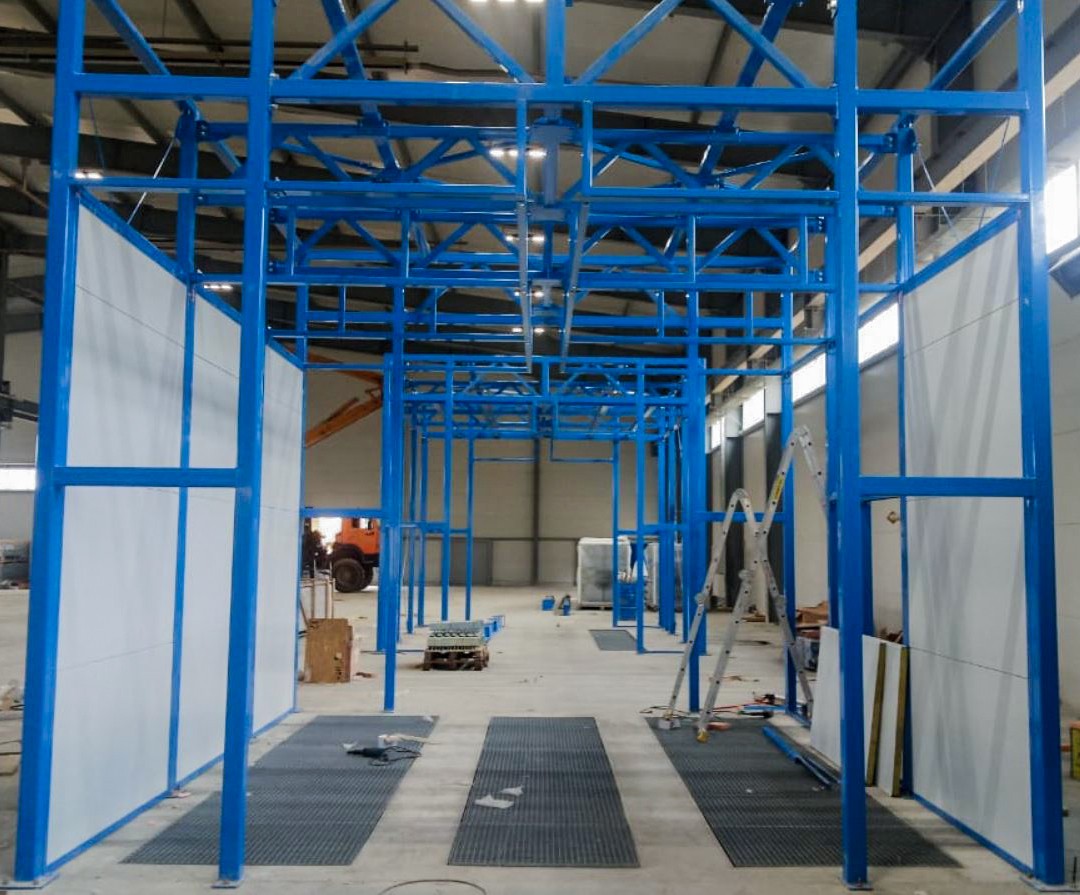

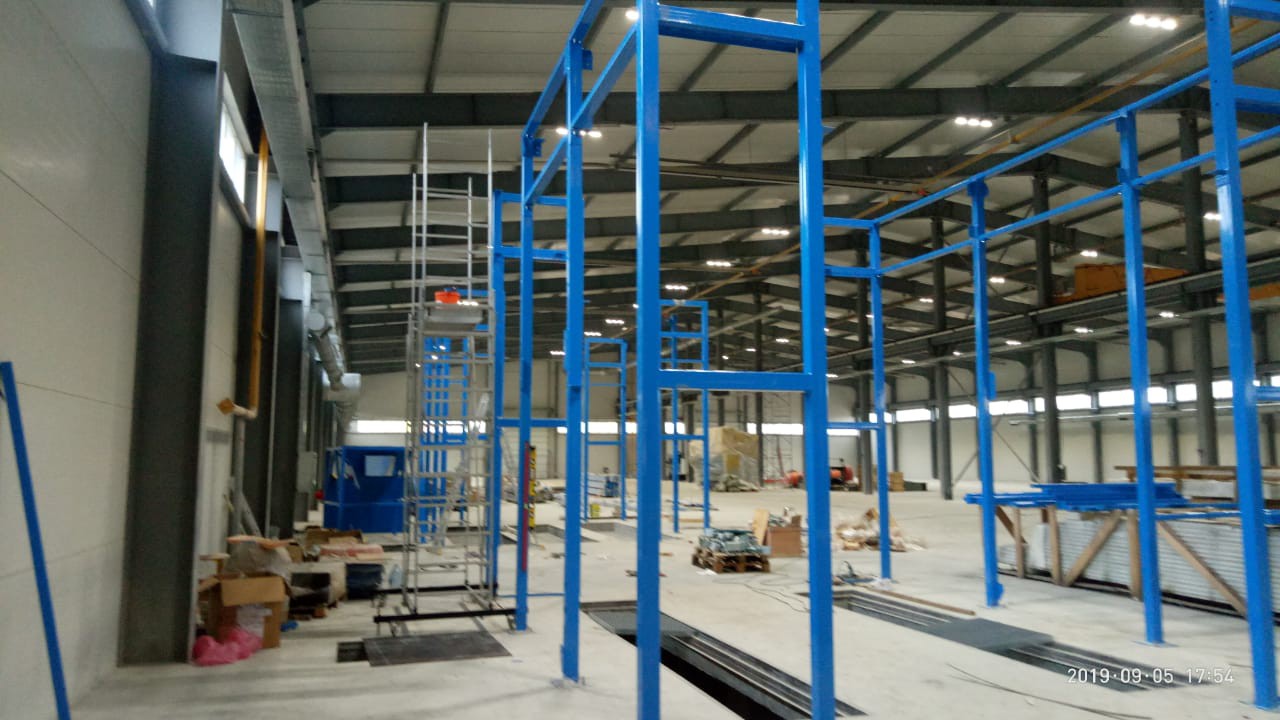

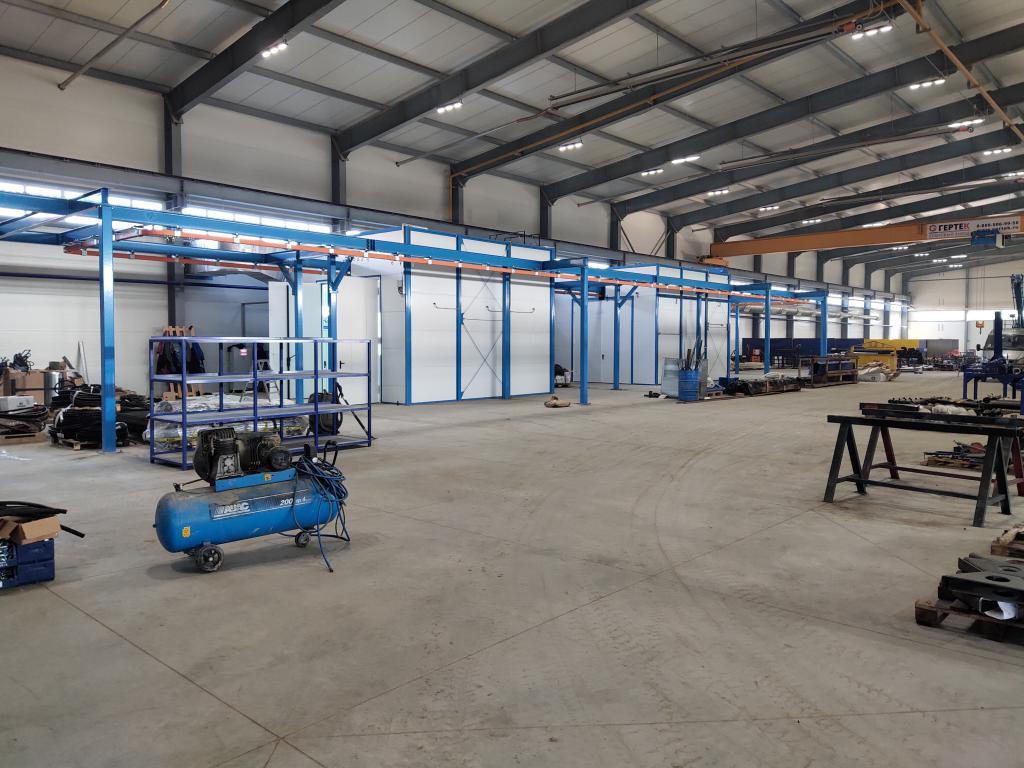

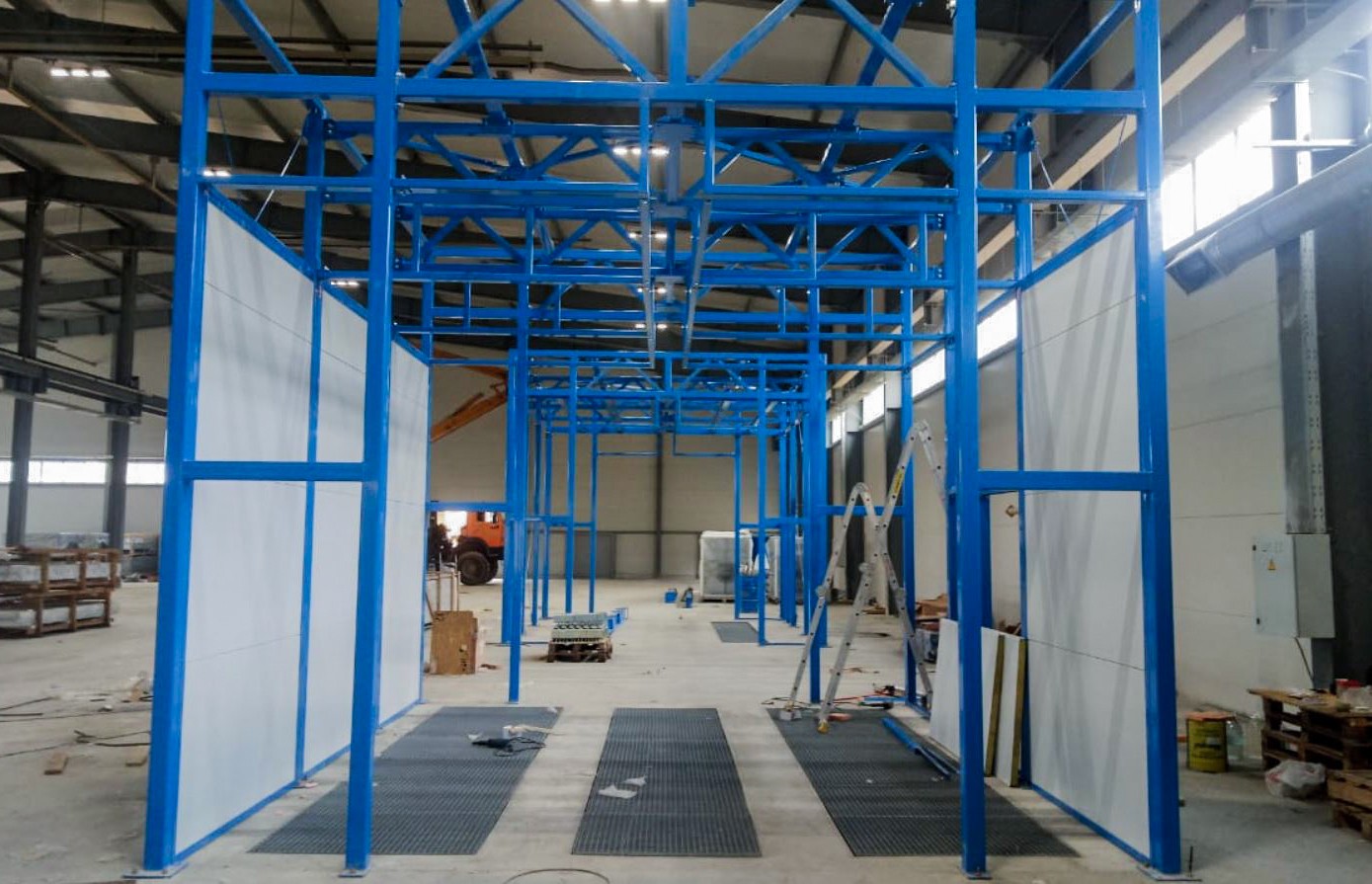

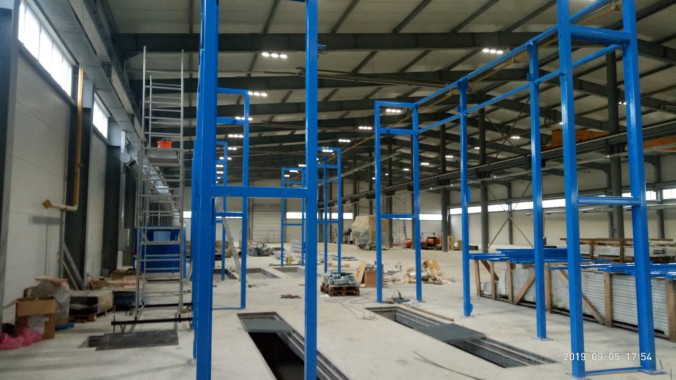

ПРОЦЕСС СТРОИТЕЛЬСТВА ПОКРАСОЧНОЙ ЛИНИИ
