Комплекс SPK для подготовки и покраски для грузовиков, г. Арамиль

ОПИСАНИЕ РЕАЛИЗОВАННОГО ПРОЕКТА

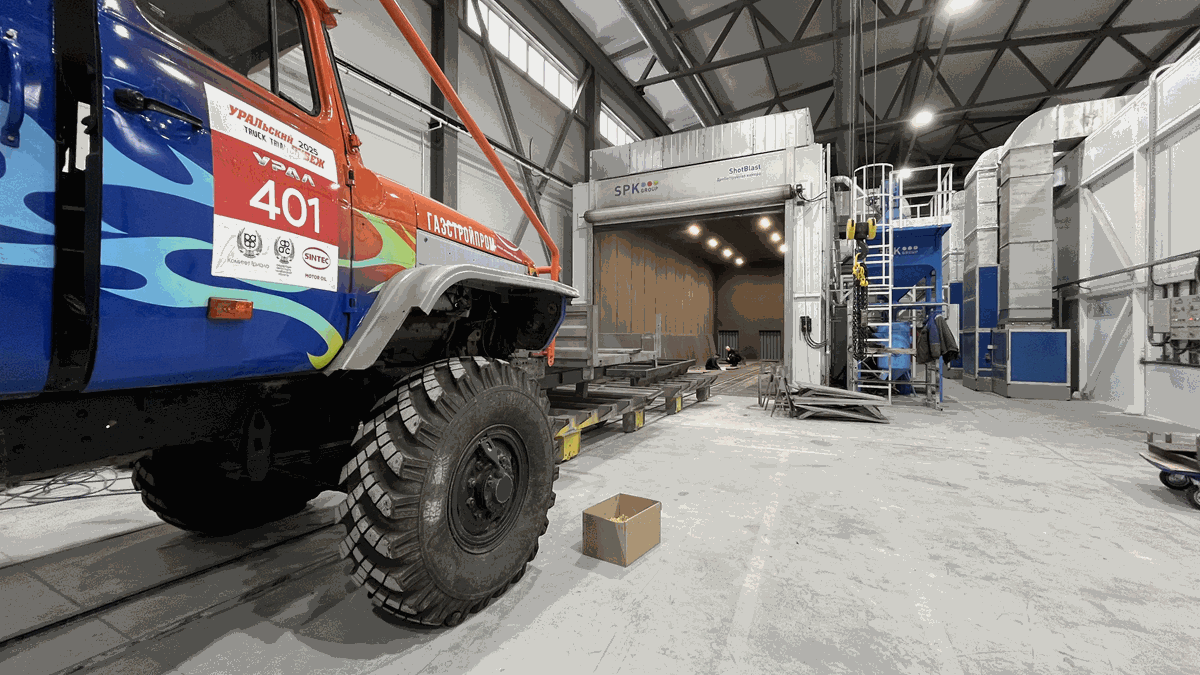

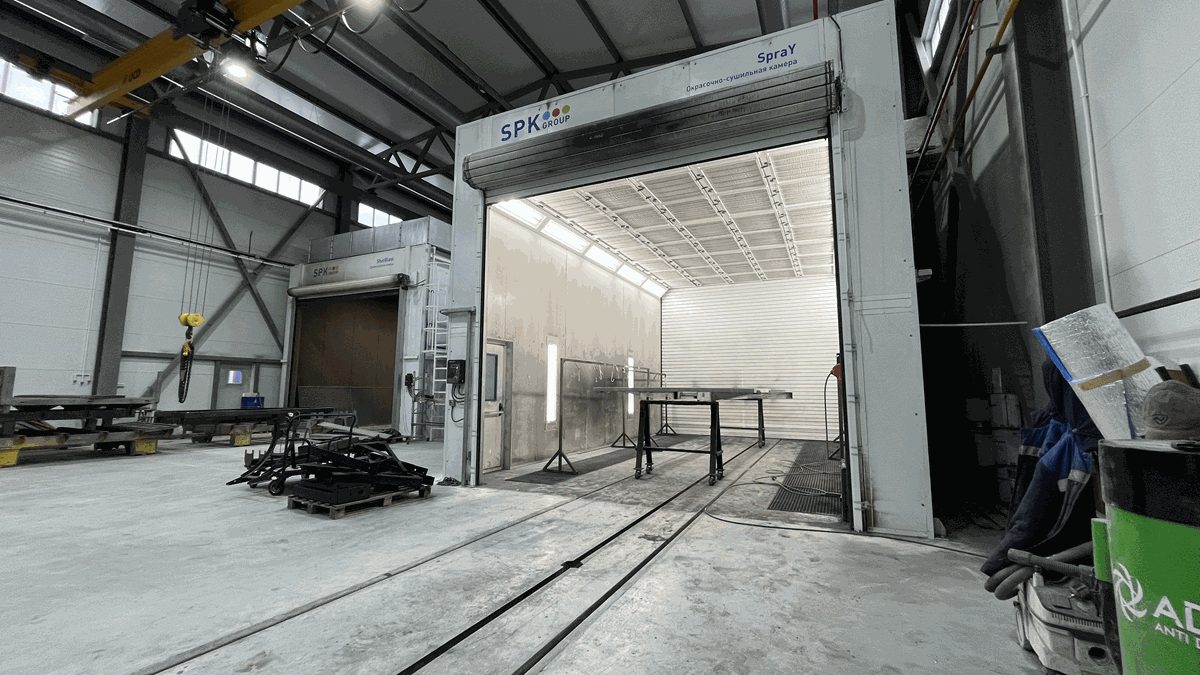

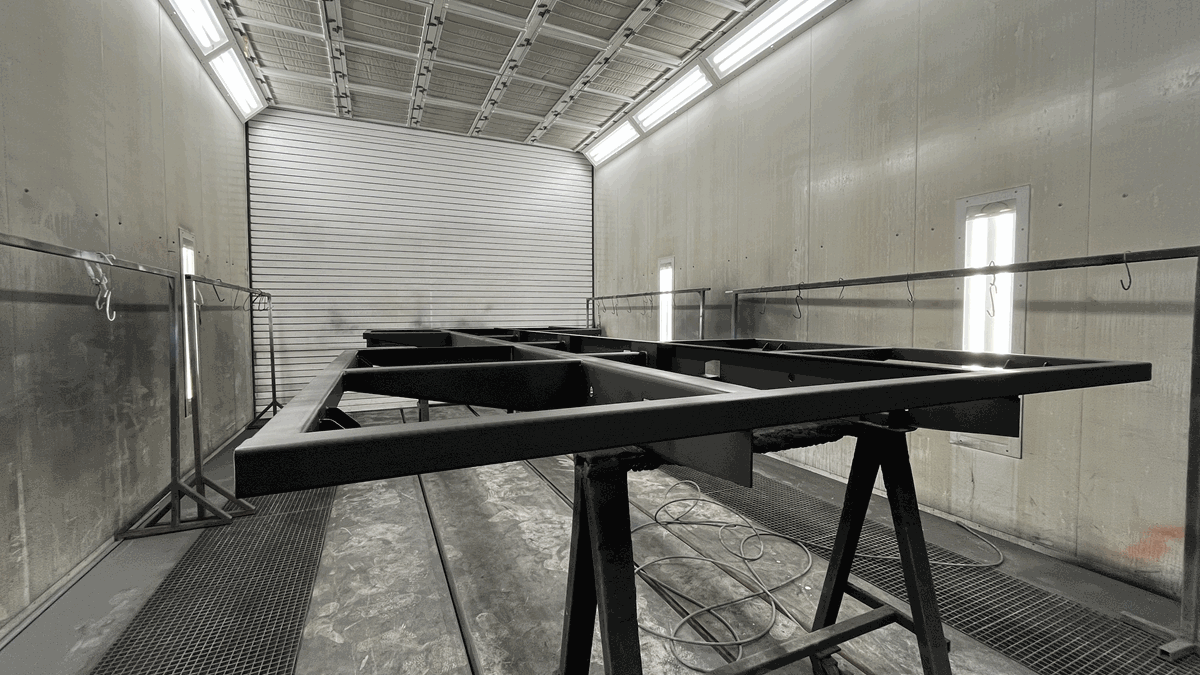

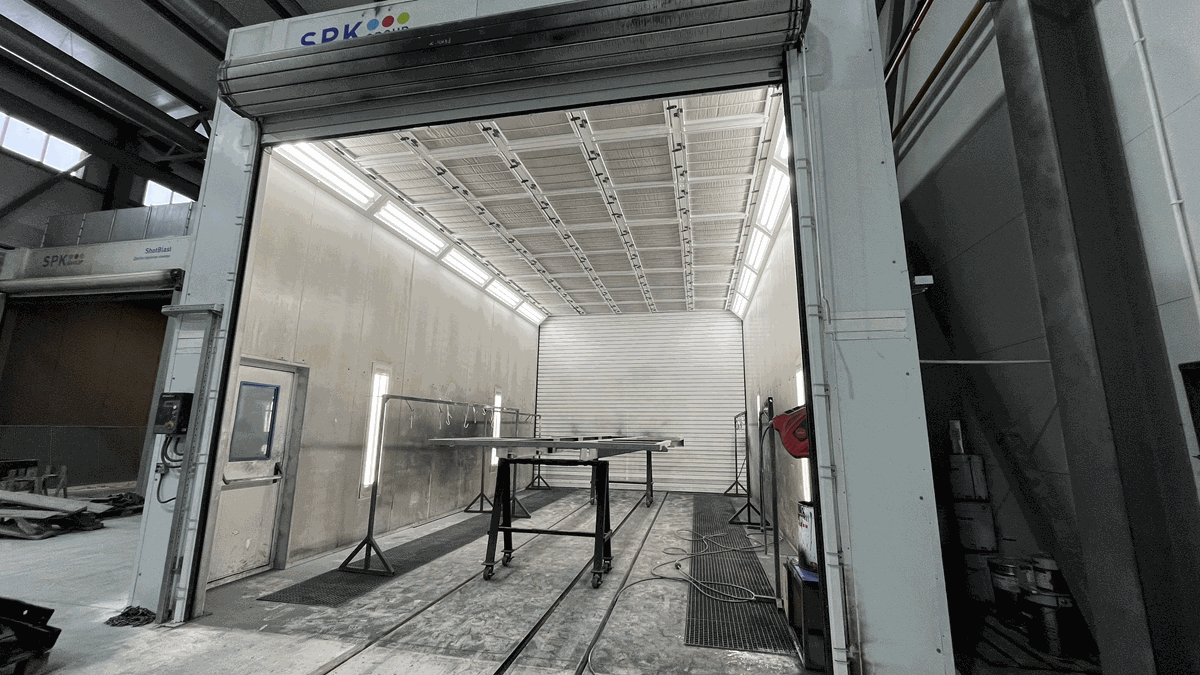

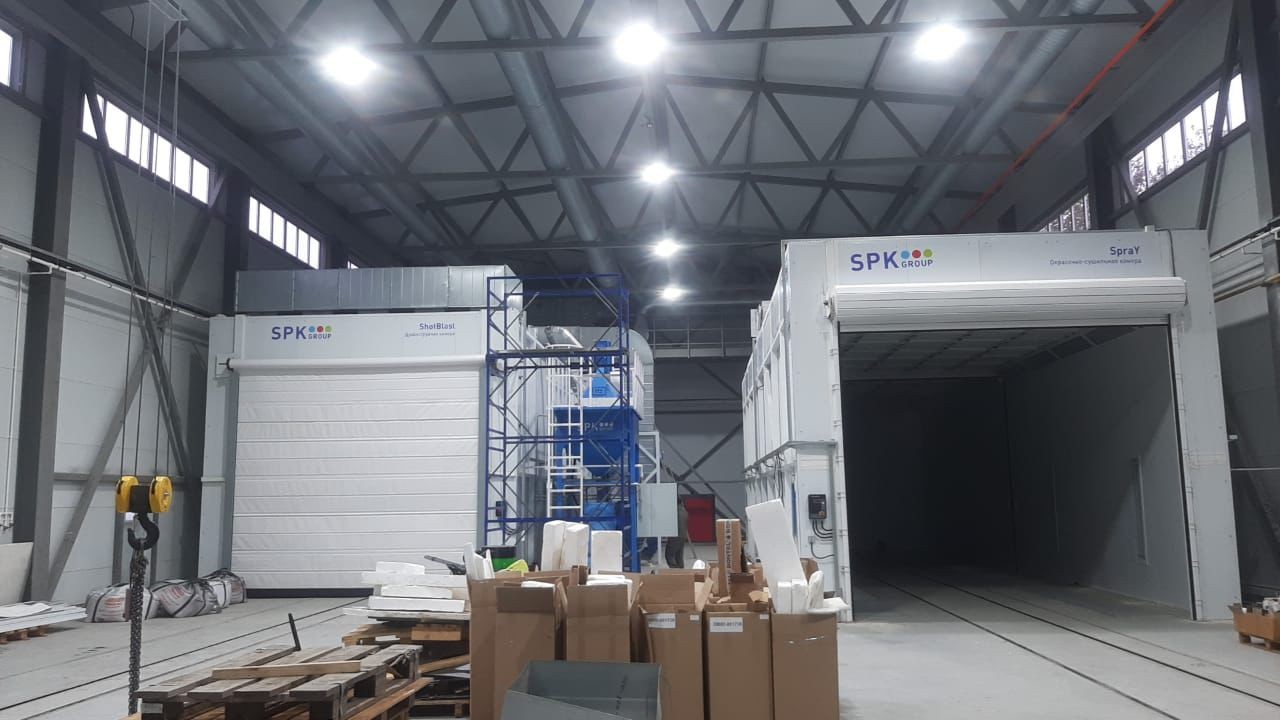

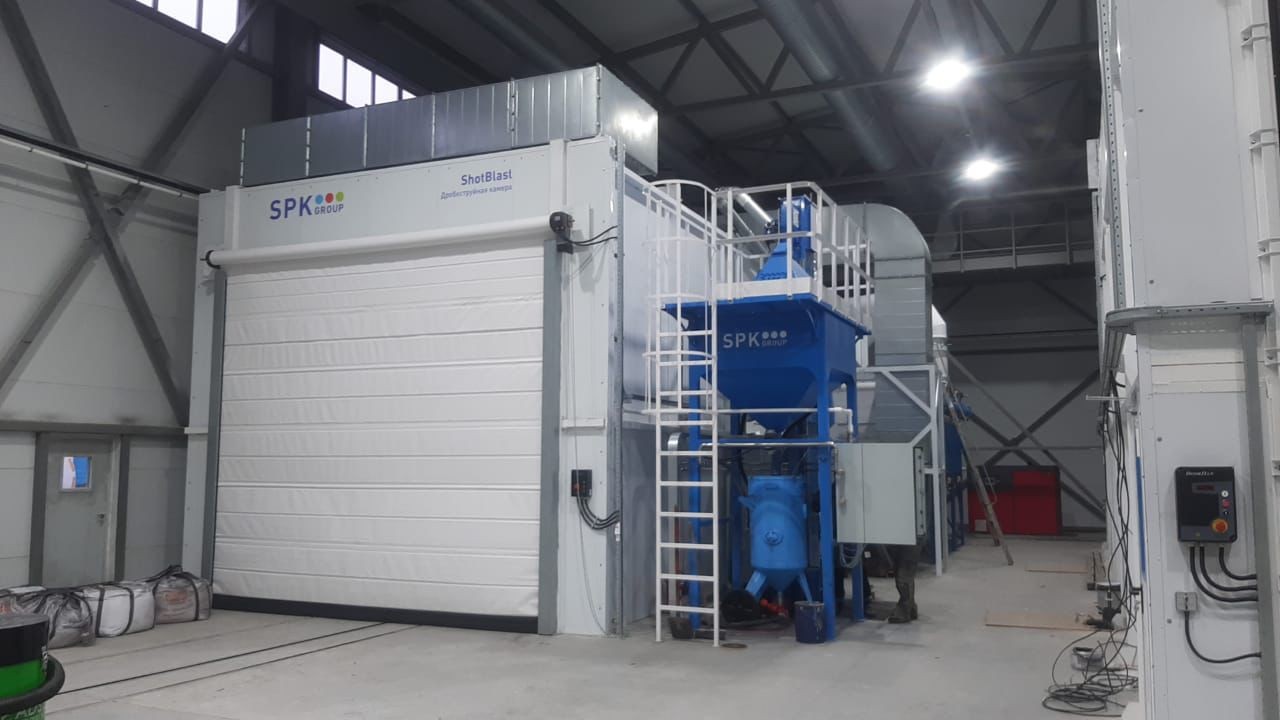

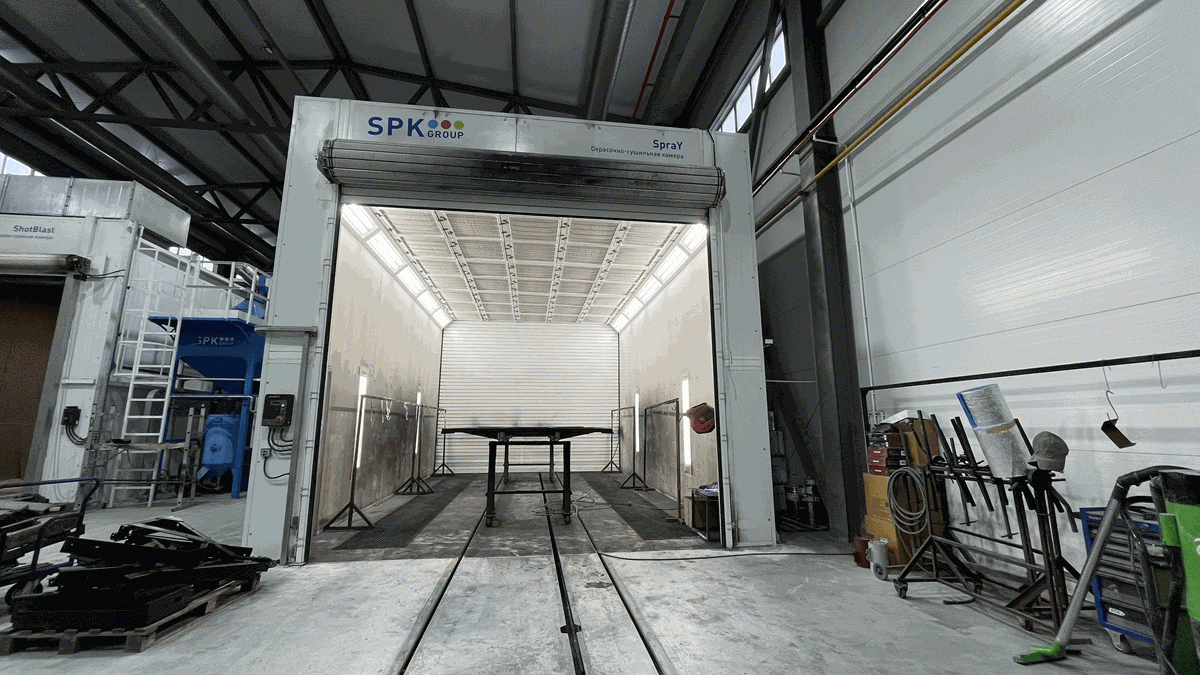

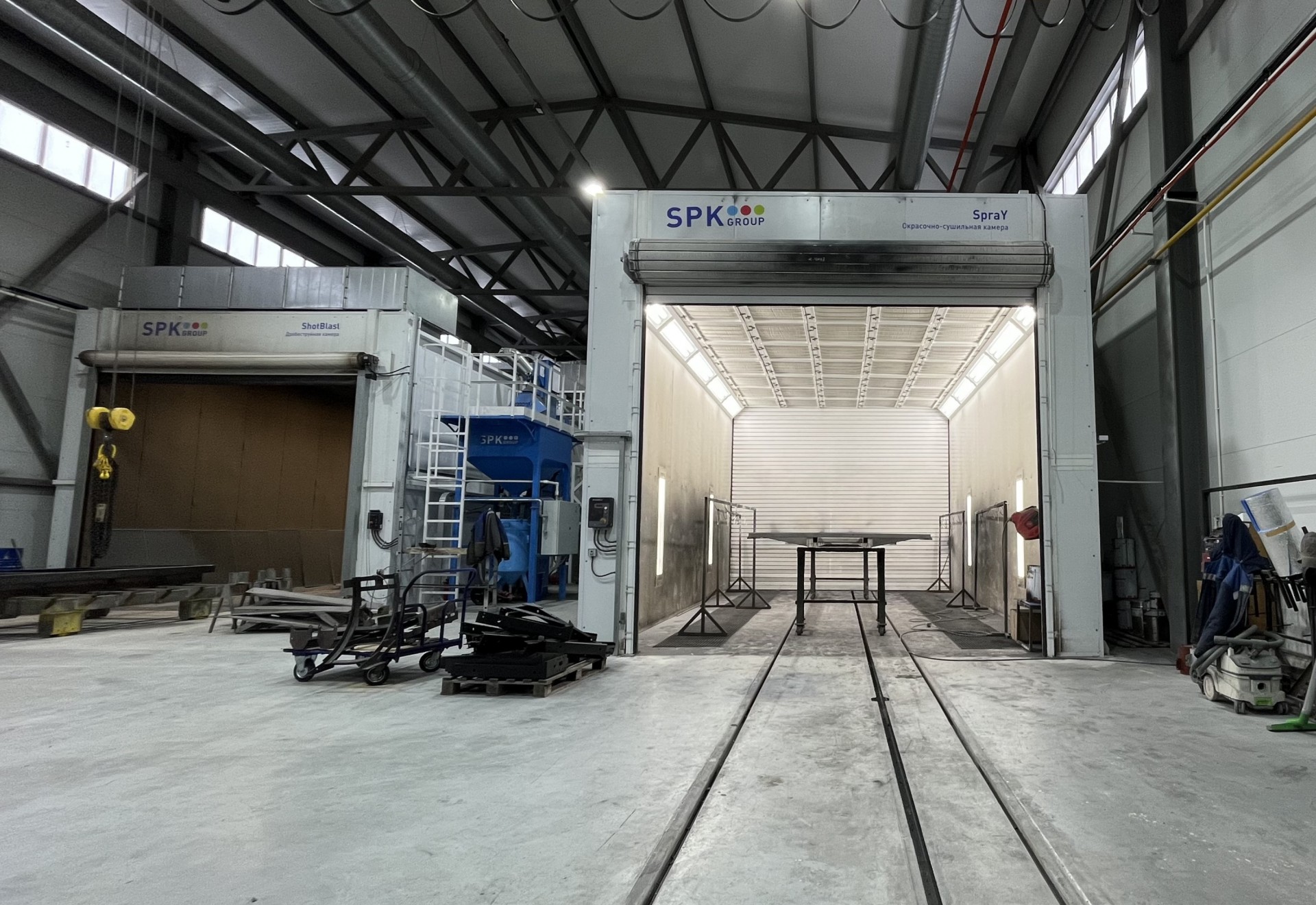

Разработка, поставка, монтаж дробеструйной камеры SPK 14х6х5 м. Модернизация существующей окрасочно-сушильной камеры.

Камера предназначена для ручной очистки черных металлов методом струйной обработки сухим сыпучим абразивом: литой или колотой стальной дробью.

Она размещается в закрытом, отапливаемом помещении цеха с собственной системой отопления и вентиляции. Камера типа проходного применения имеет два ворот и обеспечивает сквозной транспорт изделия в ходе технологического процесса предприятия.

Общие параметры камеры:

Тип по логистике: тупикового типа.
Расположение: внутри цеха.
Климатическое исполнение: УХЛ4.
Максимальная нагрузка на решетчатый пол (площадь контакта 200х200 мм): 450 кг.

Кабина:

Внутренние размеры (ДхШхВ): 14 000х 5 500х 5 000 мм.

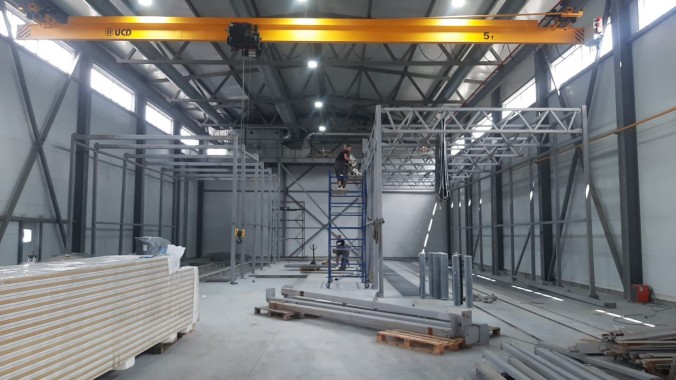

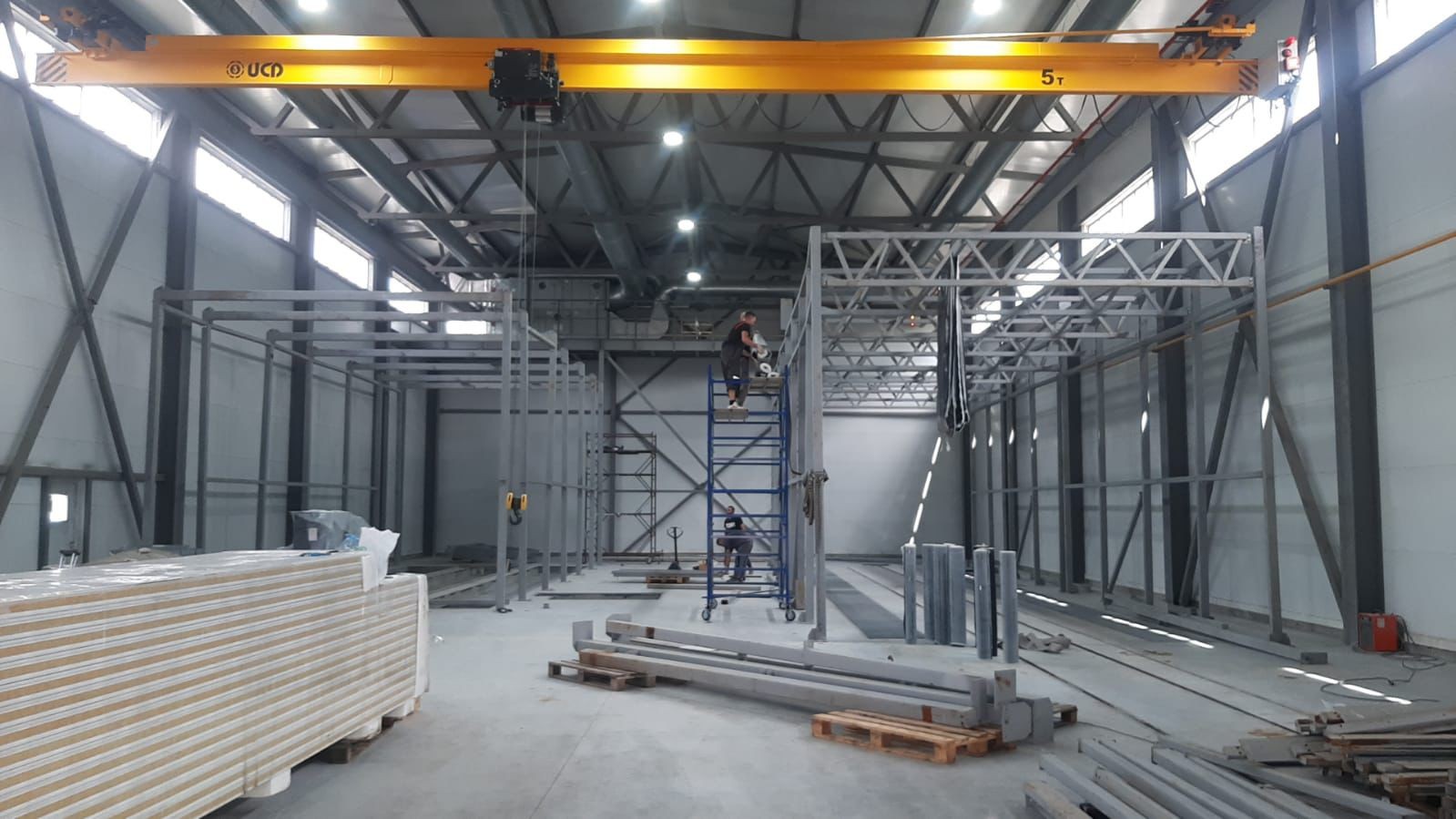

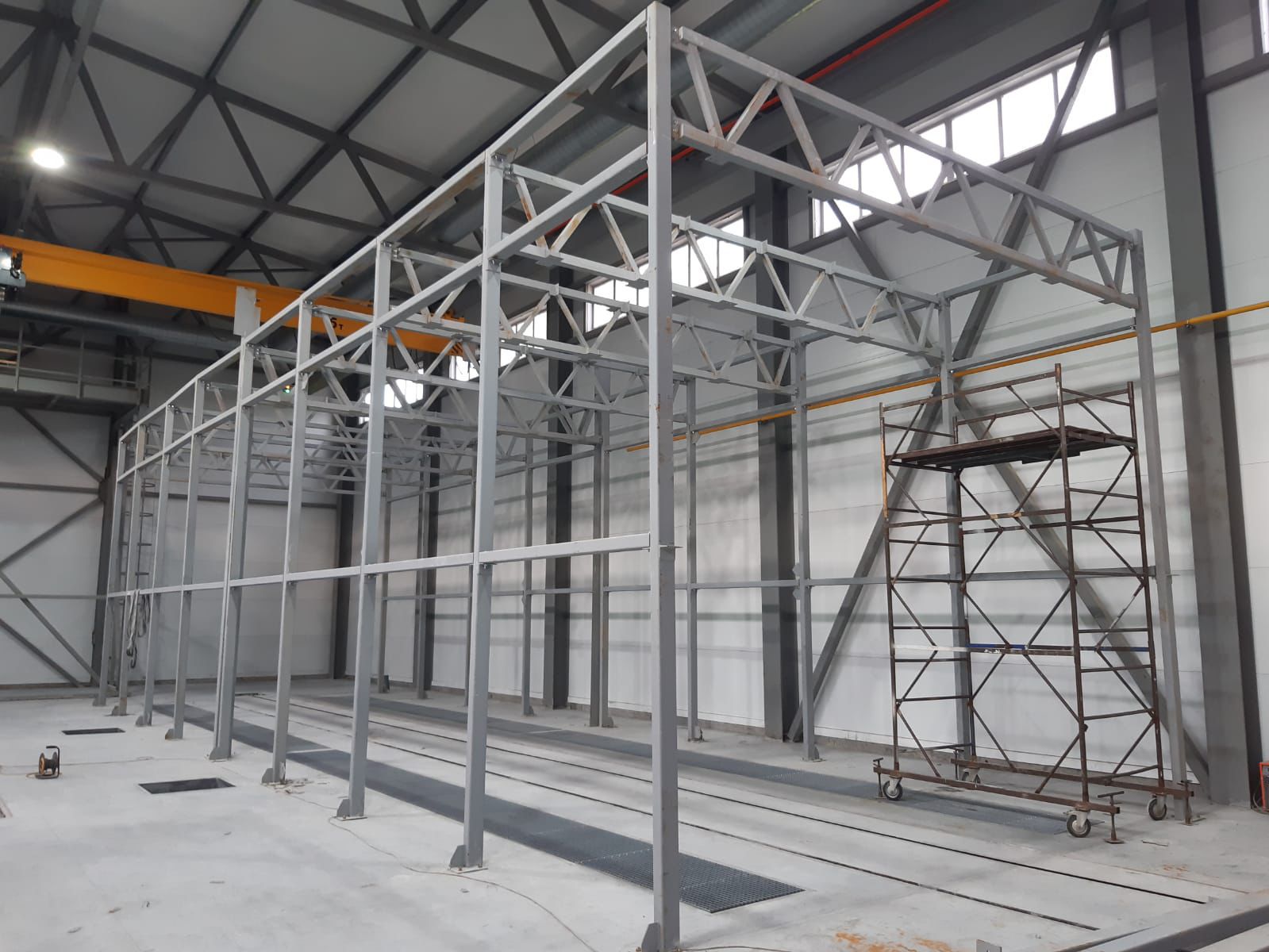

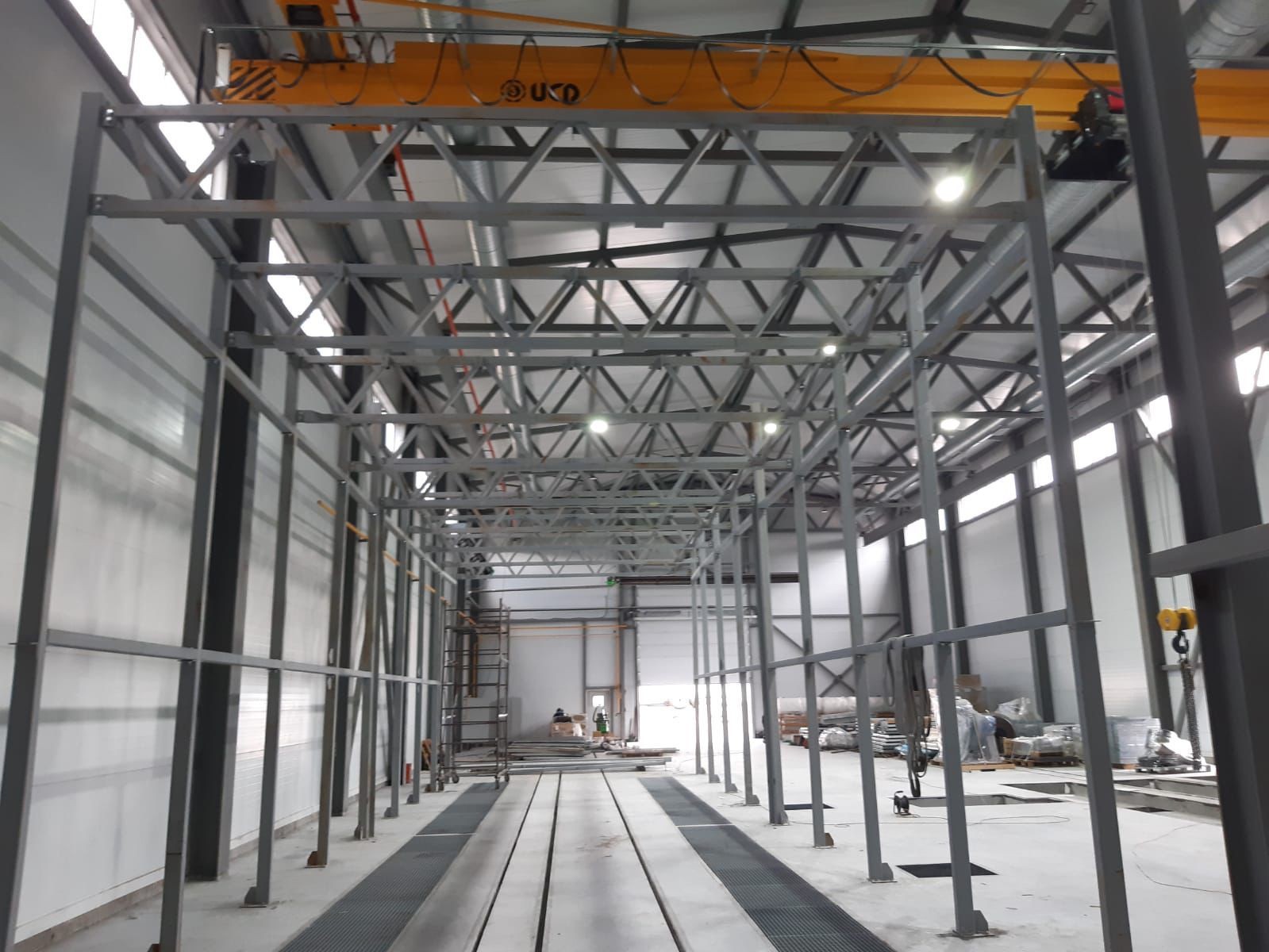

Конструкция: металлический каркас с сэндвич-панелями.
Стены покрыты резиной толщиной не менее 3 мм.

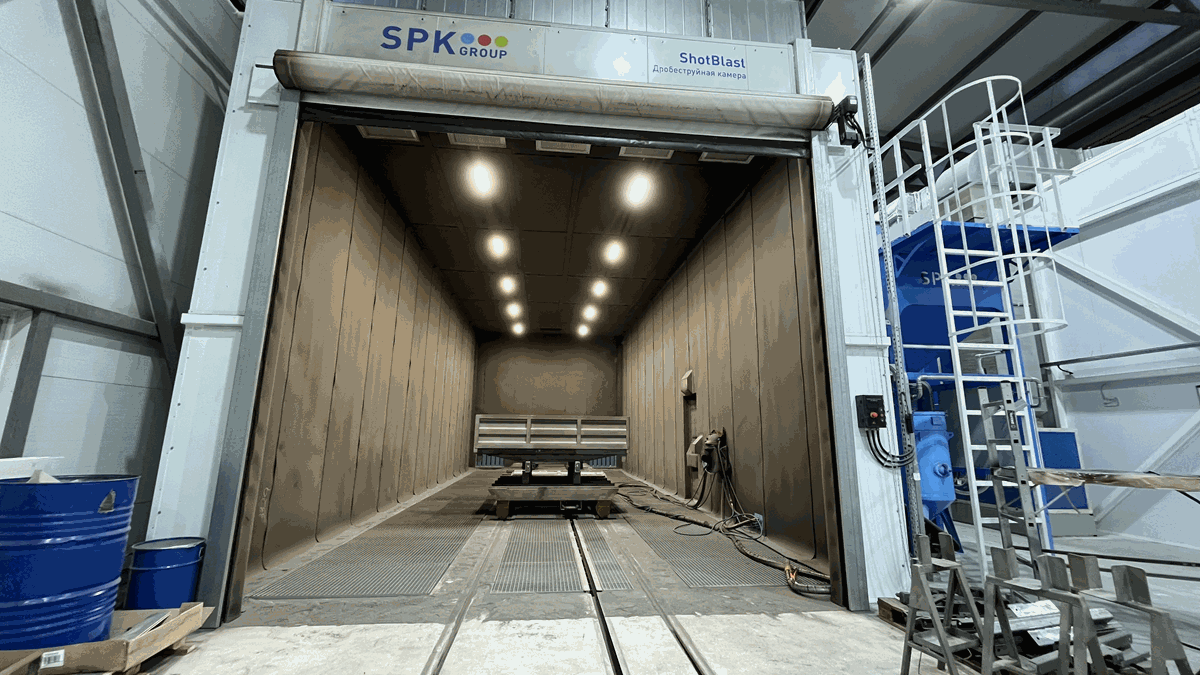

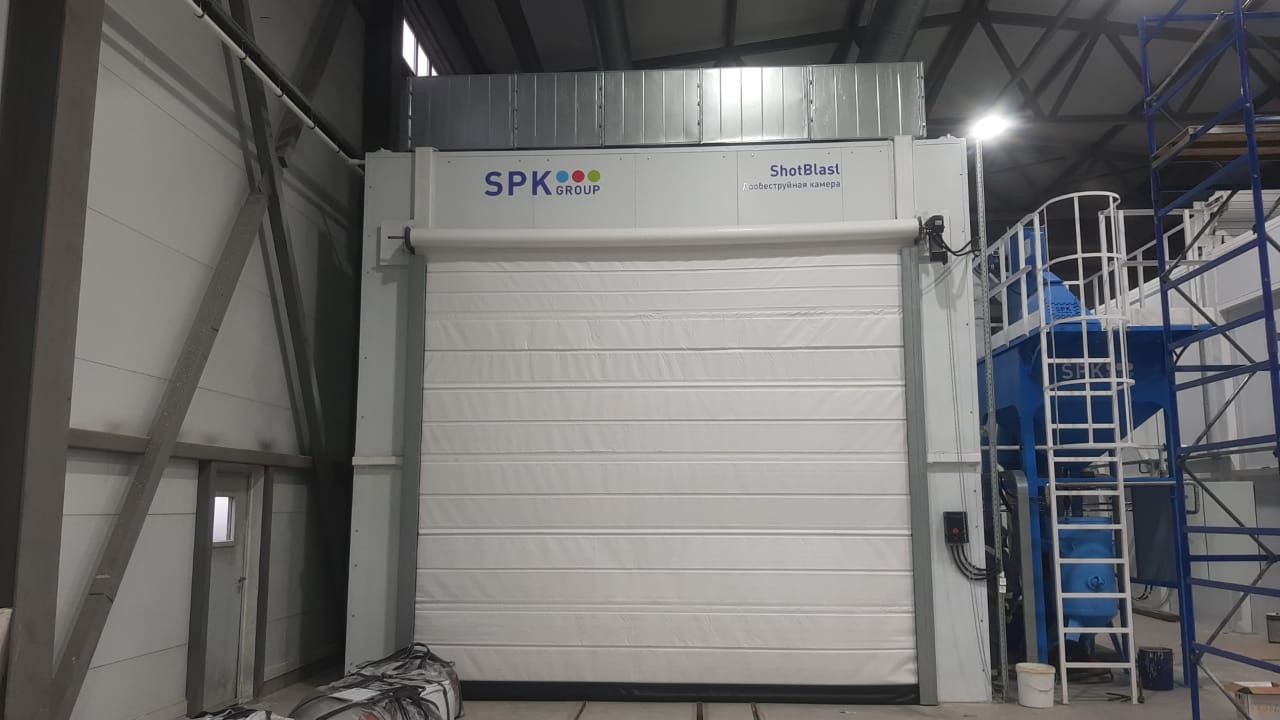

Ворота: одни роллетные из ПВХ шириной 4 500 мм и высотой 4 000 мм.
Сервисная дверь: одна, размером 800х2000 мм.

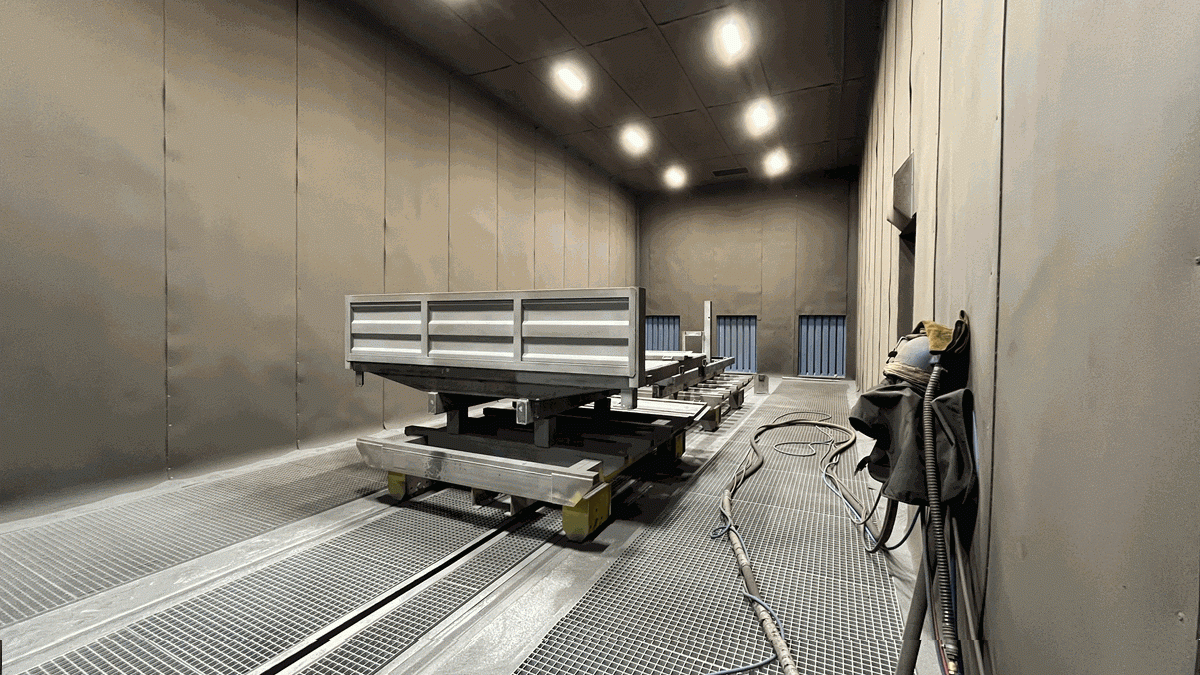

Освещение:

Тип светильников: светодиодные.
Общее количество: 14 штук.
Освещенность в рабочей зоне (на высоте 1 м): более 500 ЛК.
Аварийные светильники: 2 шт., время работы — 3 часа.
Конструкция: промышленная.

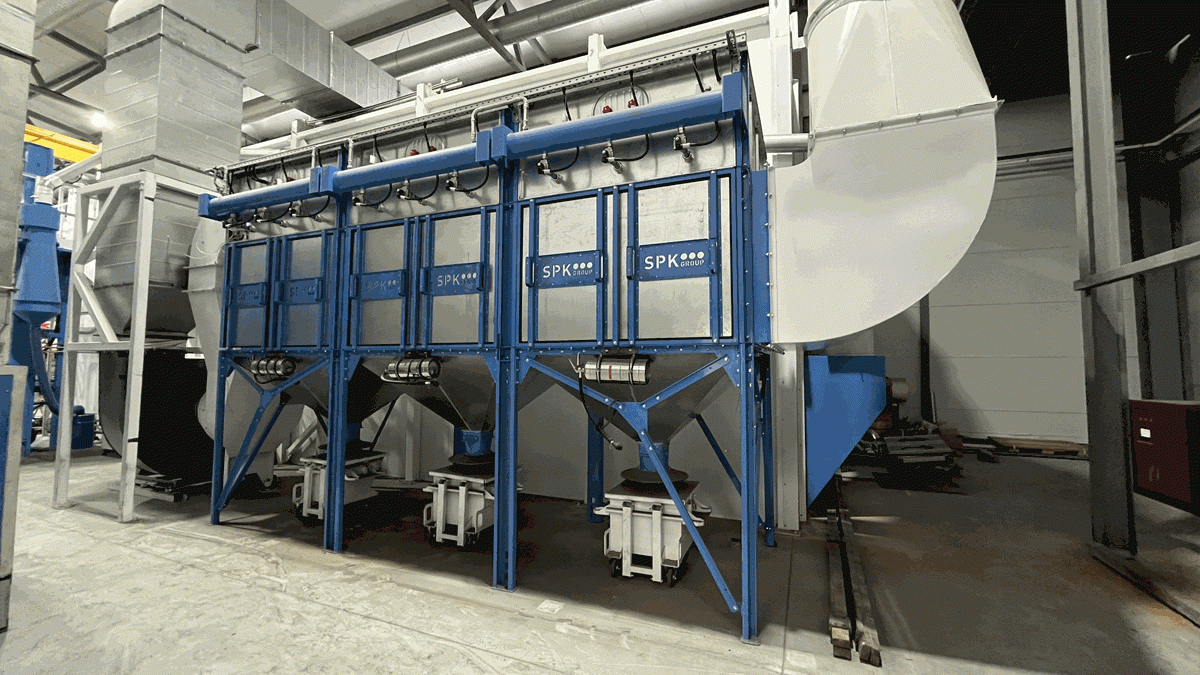

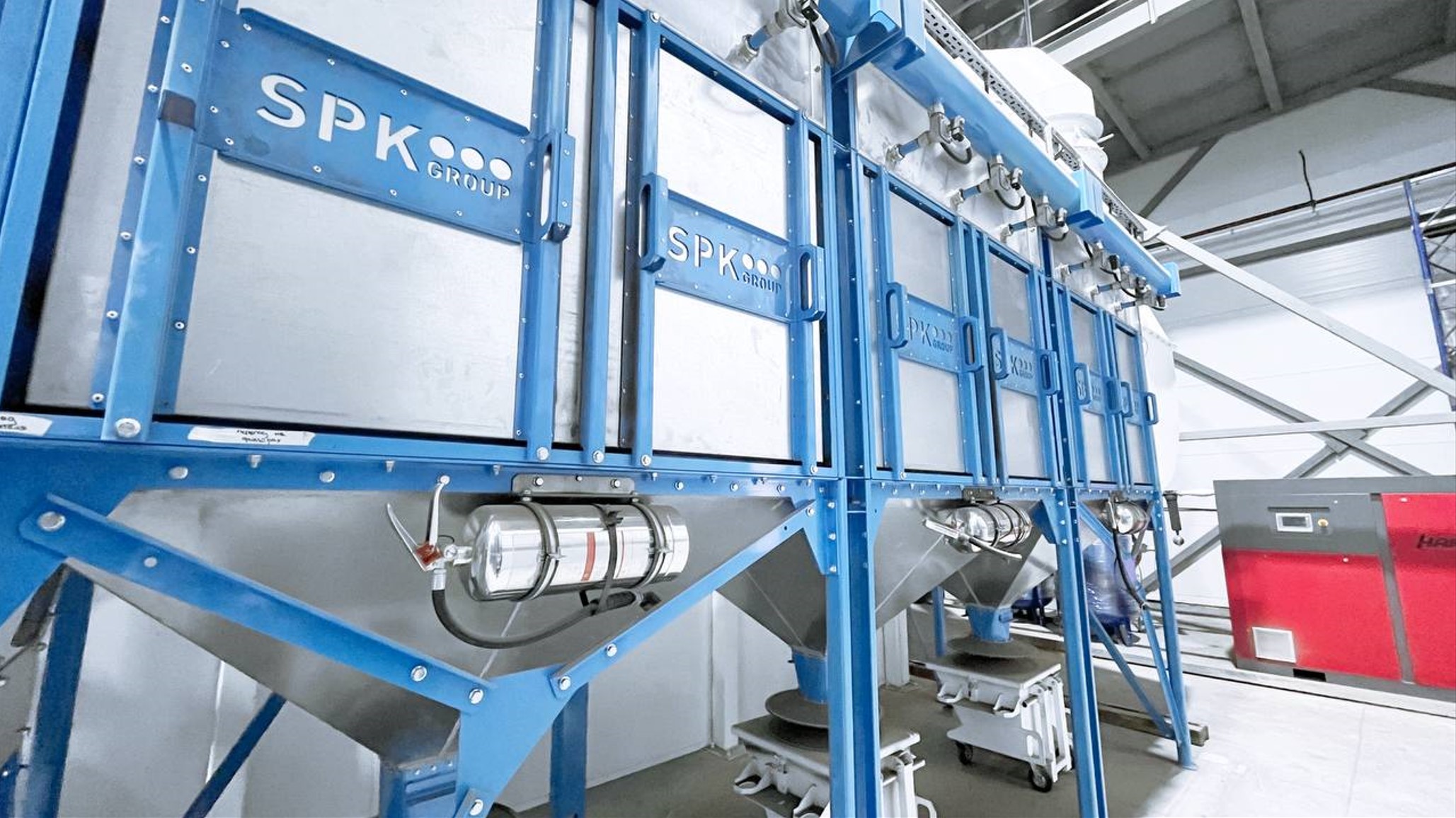

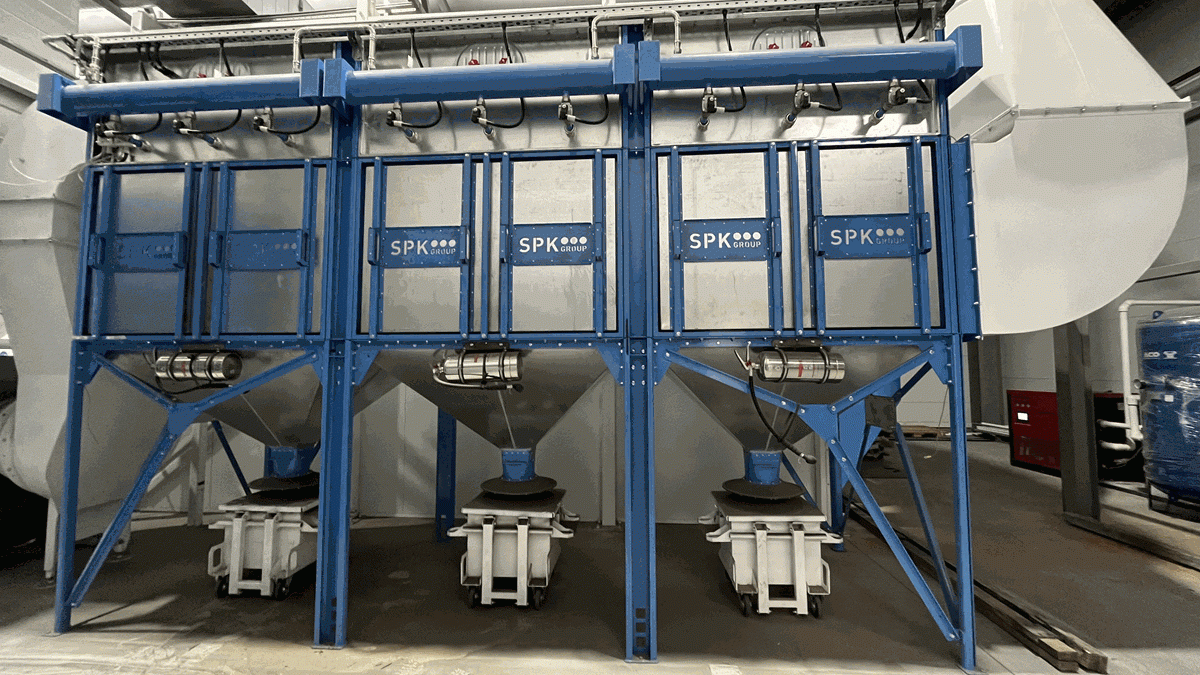

Система вентиляции:

Направление воздушных потоков: диагональное по длине камеры.

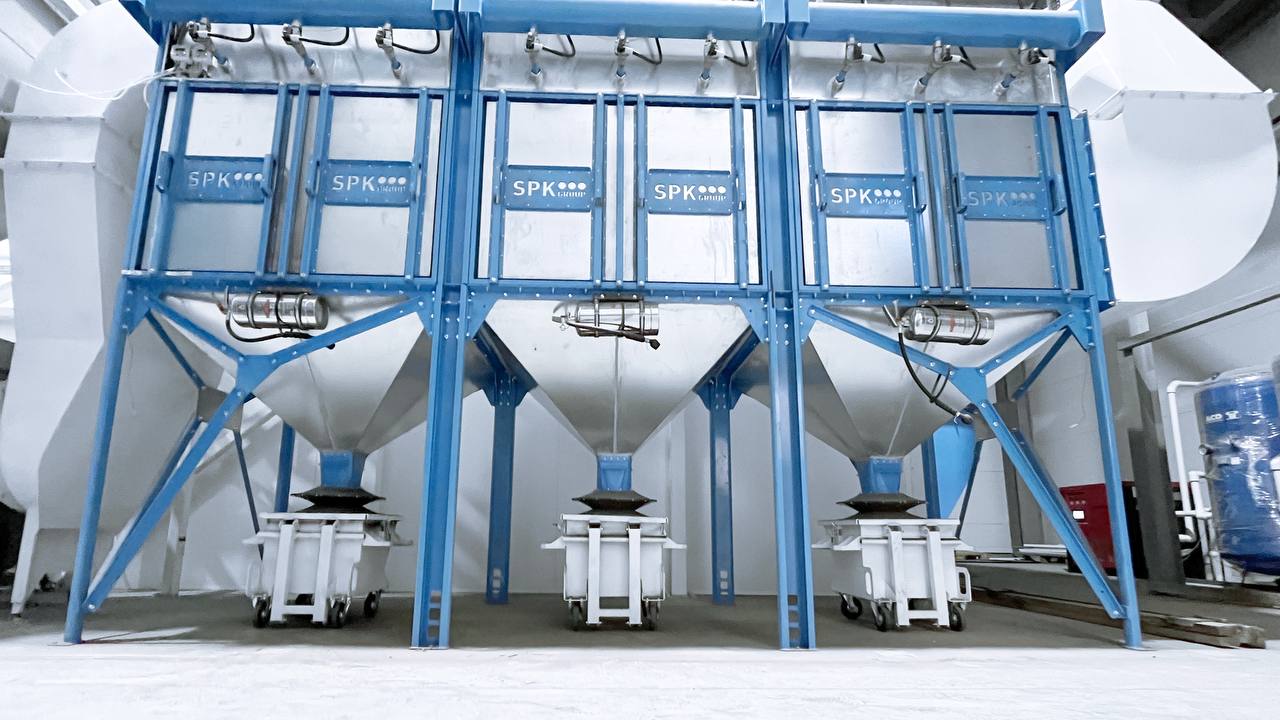

Модель ВФУ: SPK-VFU-250.06.
Количество: один.
Производительность: 25 000 м³/ч.
Количество фильтров: 27.
Потребление сжатого воздуха на ВФУ: не более 1 м³/мин.
Эффективность фильтрации частиц: 99,9% для размеров 0,2–2 мкм.
Максимальная запыленность воздуха в грязном состоянии: 2,0 г/м³.
Остаточные пылевые показатели в чистом воздухе: 2,0 мг/м³.

Система сбора дроби:

Модель: SPK-SCS(SF).
Пневматические цилиндры: 4 шт. по 0,15 м³/мин на каждый.
Потребление сжатого воздуха: соответствующие параметры.

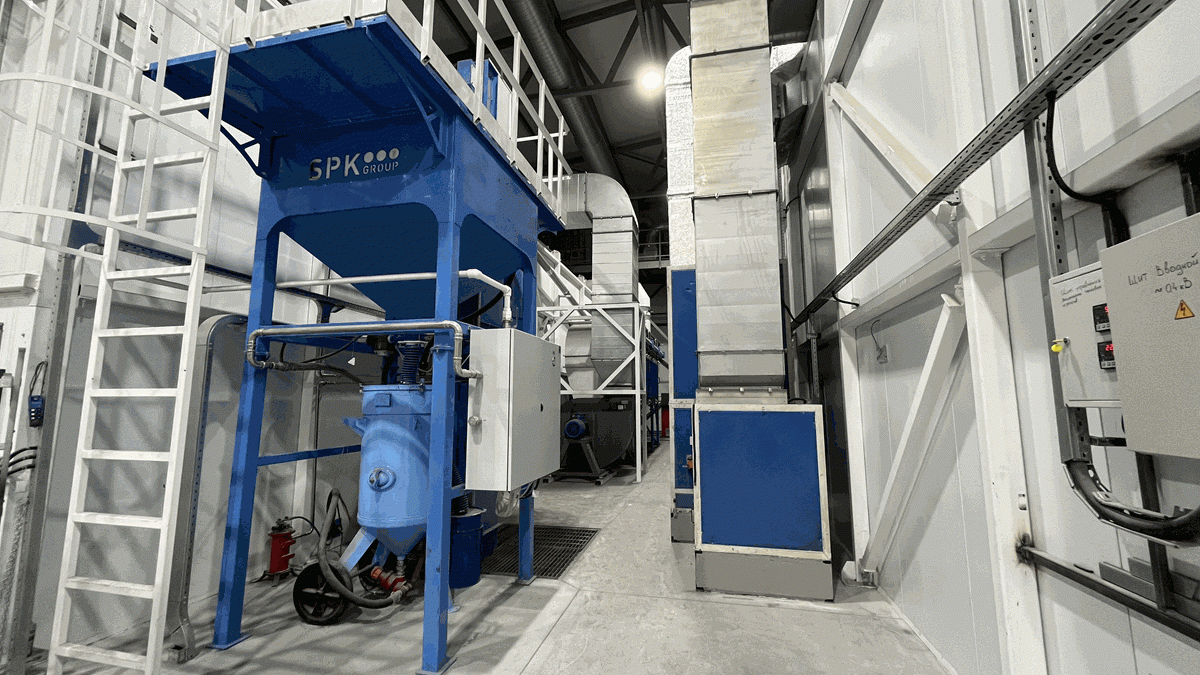

Система рекуперации дроби:

Модель: SPK-SRS-06.1.
Предельный размер фракции дроби: 0,2–2,0 мм.
Объем силоса: 600 л.
Подключаемый напорный аппарат: 1 шт.

Дробеструйный пост:

Количество: 1.
Объем резервуара: 200 л.
Максимальное рабочее давление: 12 бар.
Сопло: диаметров 9,5 мм.
Комплект шлангов: 2 шт.
Тип дроби: литая или колотая сталь с фракцией до 2 мм.

Электропитание:

Вентилятор ВФУ: 30 кВт / 400 В / 50 Гц.
Освещение: 1,2 кВт / 230 В / 50 Гц.
КЛЭ: 2,2 кВт / 400 В / 50 Гц.
Общая мощность: 38 кВт.
Подключение: трехфазное 3/Н/ЗЭ, 400/230 В, 50 Гц.

Дополнительные параметры по фильтрации и компенсации позволяют обеспечить эффективность работы оборудования и соответствие требований безопасности и экологичности.
