Комплекс оборудования для подготовки, подачи, смешивания и нанесения ЛКМ

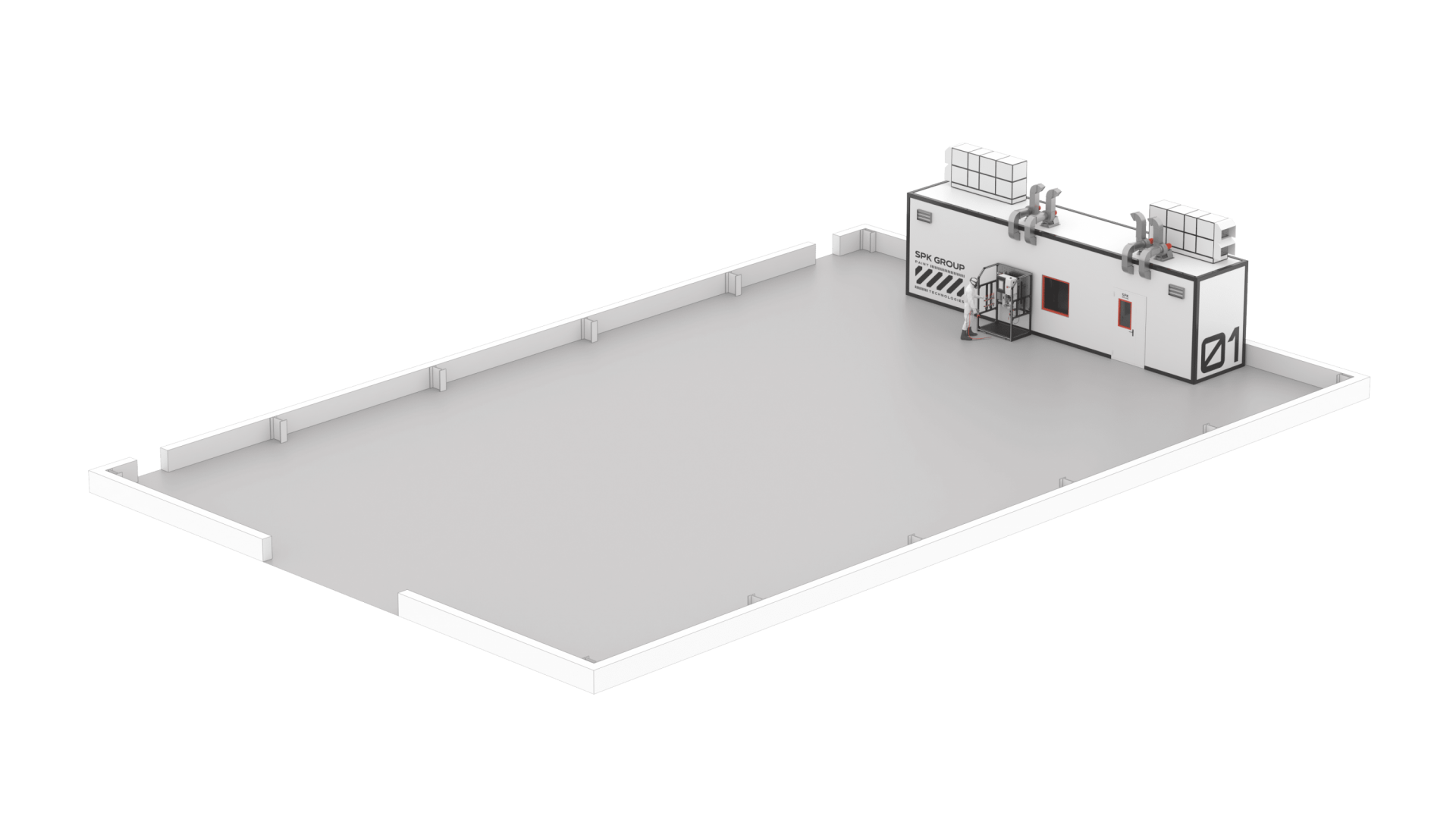

Цель использования Данное описание подготовлено на основе технического задания. Оборудование предназначено для ручного нанесения жидких лакокрасочных материалов (ЛКМ), основанных на полиуретанах и эпоксидных смолах. Конструкция оборудования и его детали обладают стойкостью к химически активным компонентам ЛКМ, в частности к органическим растворителям. Планируется разместить данное оборудование внутри производственного цеха, в специально оснащенной климатической зоне УХЛ4.
Общие показатели потребления ресурсов
- Электроэнергия: ориентировочно 35 кВт.
- Сжатый воздух: максимум 3,9 м³/мин при рабочем давлении 6 бар.
Описание и состав Система для подготовки и подачи ЛКМ включает в себя оборудование, рассчитанное на работу с двухкомпонентными и однокомпонентными материалами. Установка устанавливается в отделении для подготовки красок SPK-PKS и производится в виде модульных компонентов, прошедших предварительную сборку на предприятии SPK GROUP.

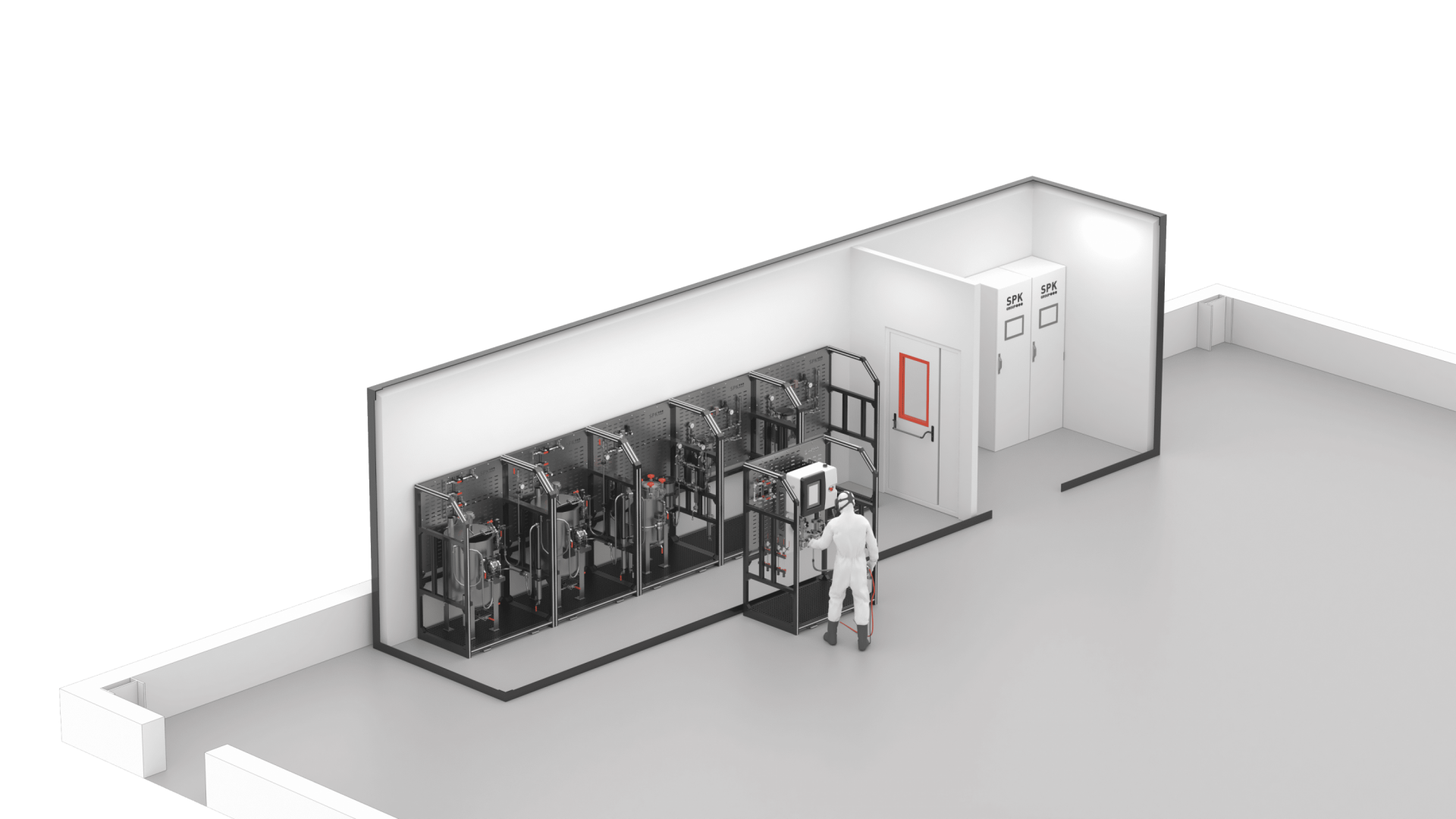

Отделение для приготовления красок SPK-PKS-11.2.3 состоит из трех секций:
- Основная секция для размещения технологического оборудования, размеры — примерно 7 400 х 2 100 х 2 700 мм.
- Тамбур-шлюз, размеры — примерно 1 700 х 2 100 х 1 700 мм.
- Отделение для размещения электрического оборудования (шкафов управления), размеры — около 1 500 х 2 100 х 2 700 мм.
Общий внешний габарит отделения с учетом всего оборудования составляет примерно 11 000 х 2 400 х 3 500 мм.
Основные компоненты комплекта включают:

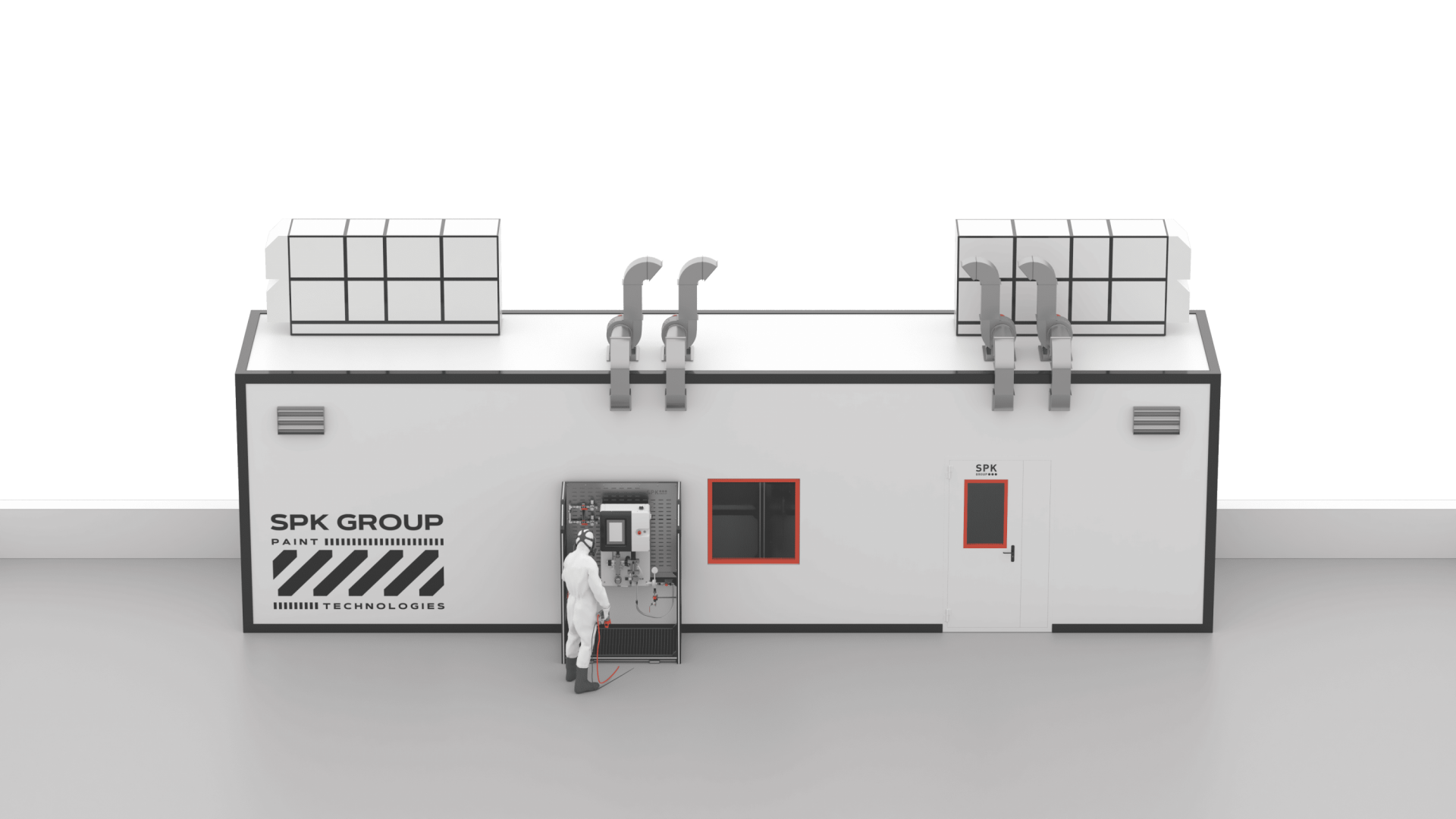

- Металлическая кабина с каркасом и ограждающими панелями.
- Встроенное освещение внутри камеры.
- Двустворчатая сервисная дверь с обзорным окном.
- Приточно-вытяжная вентиляционная система.
- Аварийная вентиляционная система.
- Точка для подключения сжатого воздуха.
- Система контроля и сигнализации Dangerous Vapour Concentrations (НКПР).
- Система пожаротушения.
- Контрольные блоки и автоматические системы управления.
Приточно-вытяжная вентиляция выполняет функцию термостатирования ЛКМ, так как температура воздуха в системе постоянно поддерживается в диапазоне 20–23°C, что создает безопасные и комфортные условия для работы на окраске.
