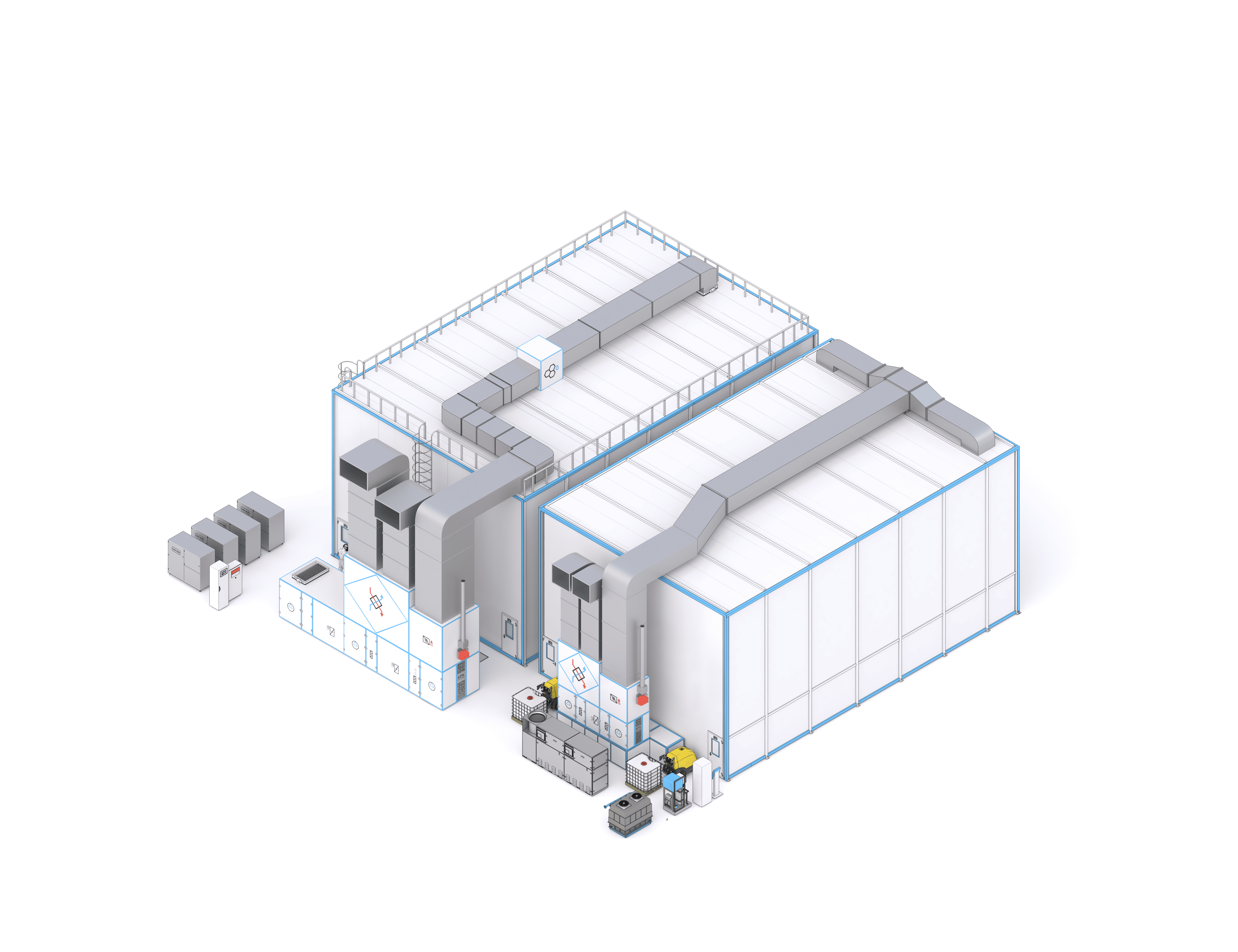

Технологический комплекс SPK GROUP для финишной подготовки и окраски вертолетной техники: обзор тупиковых камер ОСК и МШК 18.11.8

Для реализации полного цикла малярно-подготовительных работ в аэрокосмической индустрии применяется специализированное крупногабаритное оборудование тупикового типа. Данный инженерный комплекс спроектирован в строгом соответствии с отраслевыми стандартами авиационной безопасности и жесткими регламентами к качеству защитно-декоративных покрытий.

Назначение авиационного комплекса и параметры обрабатываемых воздушных судов

Конструктивные и объемно-планировочные решения рабочих кабин рассчитаны на технологическое обслуживание планера, узлов и агрегатов следующих моделей вертолетов:

• Российские ударные вертолеты Ка-52 (включая все модификации);

• Новейшие многоцелевые гражданские машины Ка-62;

• Современные тяжелые вертолеты Ми-171А3 и их специализированные исполнения.

Лимиты по габаритам изделий:

Полезный внутренний объем кабин позволяет свободно позиционировать крупногабаритные авиационные конструкции с максимальными размерами до 13,9 м в длину, 7,9 м в ширину и 5,1 м в высоту ($13900 imes 7900 imes 5100$ мм).

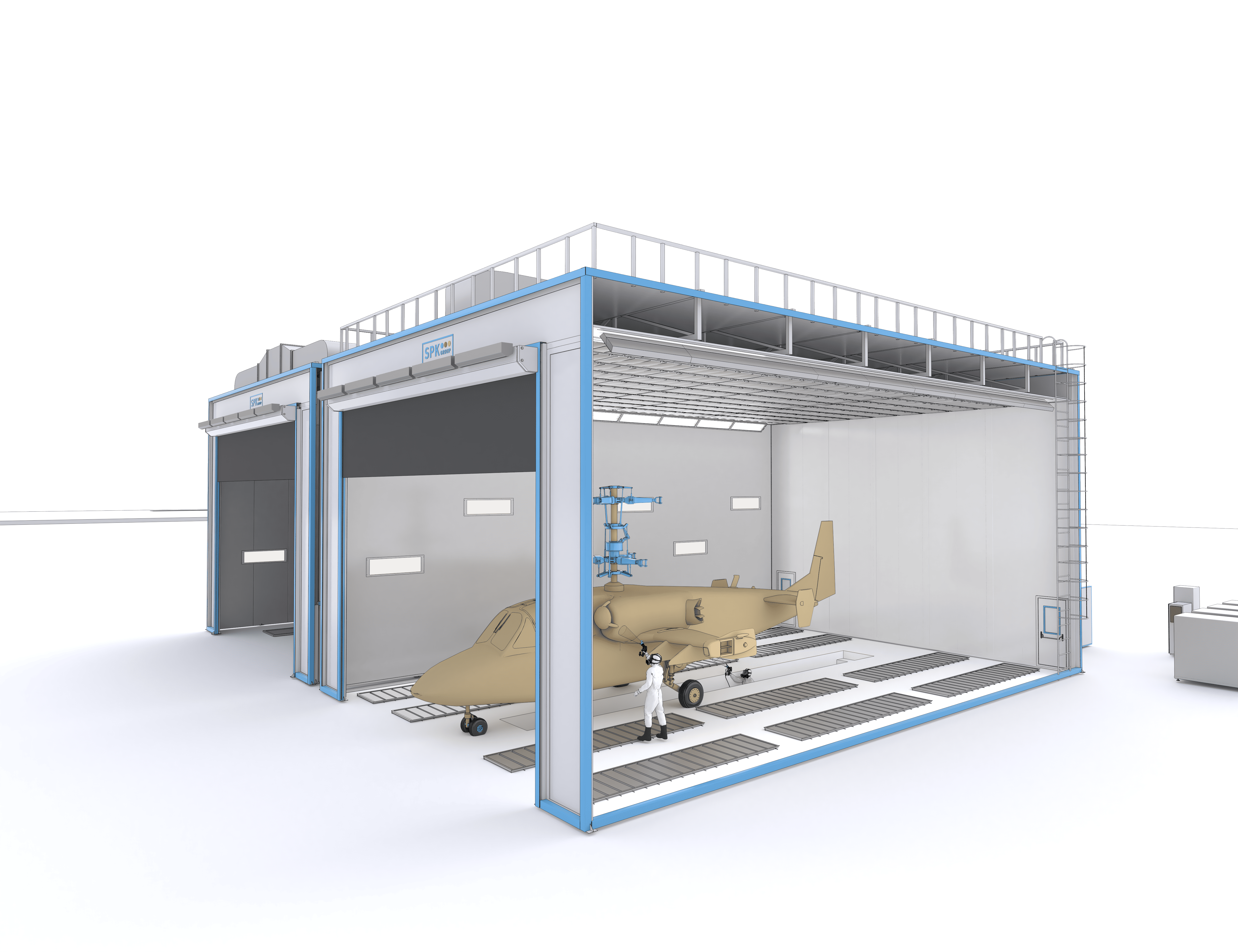

Инновации в окрасочно-сушильной камере SPK-SCB-18.11.8 (ОСК)

Промышленный покрасочный бокс SPK-SCB-18.11.8 изолирует процессы финишного кондиционирования планера, прецизионного нанесения лакокрасочных материалов и последующей высокотемпературной полимеризации покрытий в автоматическом режиме.

Аэродинамика и фильтрационный контур:

• Вертикальный ламинарный поток: Направленное движение воздушных масс строго сверху вниз обеспечивает мгновенное осаждение и принудительный отвод малярного тумана из зоны дыхания персонала.

• Интеллектуальная подготовка среды: Внутренний объем снабжается равномерно распределенным, стерильно очищенным и прогретым воздухом. Умный климатический модуль при необходимости осуществляет принудительное охлаждение или точечное увлажнение притока.

• Сухой метод фильтрации: Очистка вытяжного воздуха от остаточного пигмента эмалей реализуется сухим способом. Это избавляет предприятие от необходимости проектирования сложных гидротехнических очистных сооружений, гарантируя идеальные условия для кристаллизации ЛКМ.

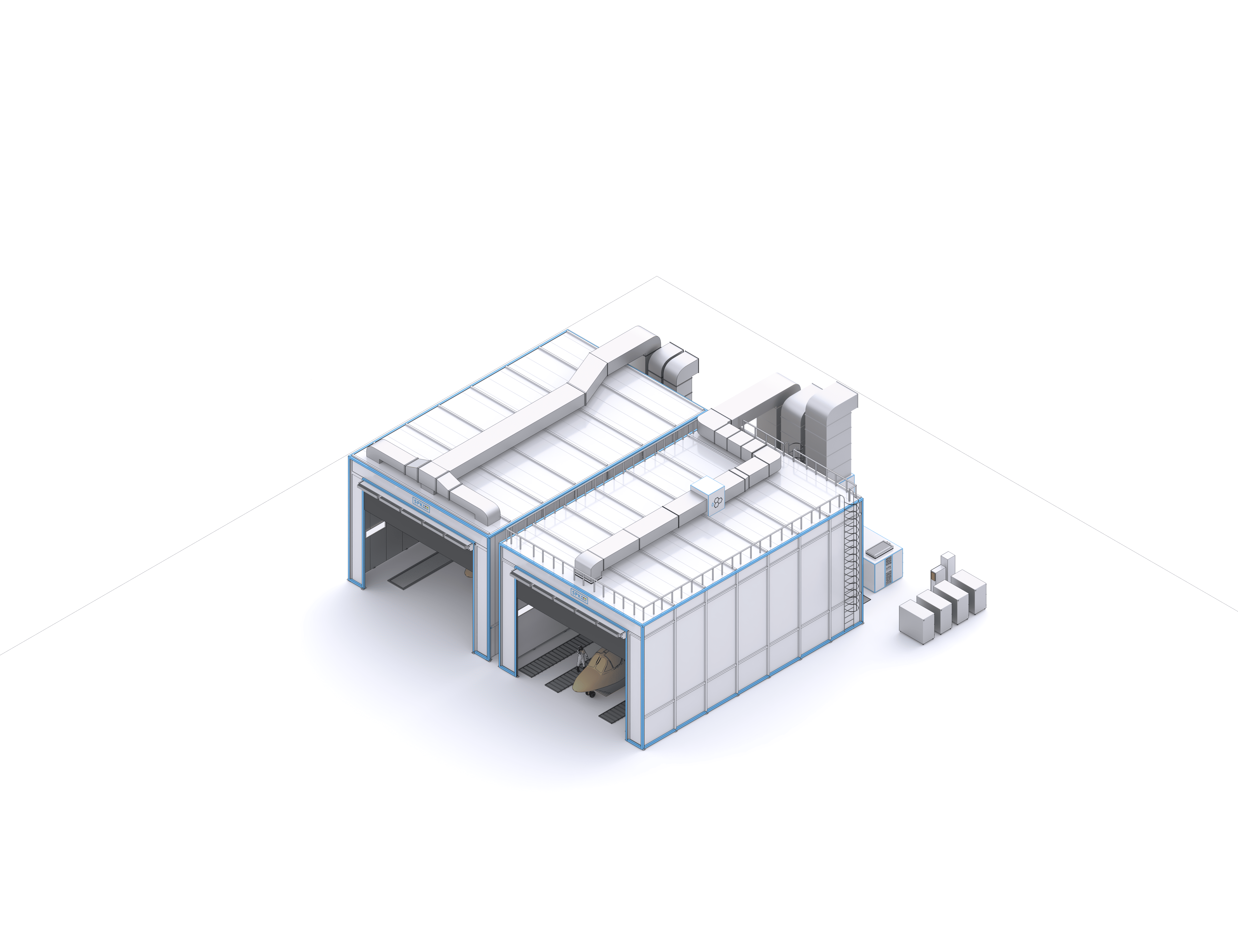

Функционал моечно-шлифовальной камеры SPK-WGB-18.11.8 (МШК)

Первичная гидродинамическая обработка фюзеляжа, деструкция старых защитных слоев, абразивная доводка и обеспыливание выполняются в многофункциональном тупиковом боксе SPK-WGB-18.11.8. Конструкция позволяет совмещать сухие пыльные и влажные моечные операции, полностью исключая загрязнение смежных зон малярного цеха.

Технологические особенности:

• Высокоэффективное пылеудаление: Нисходящий вектор движения воздуха оперативно транспортирует шлифовальную пыль к напольным блокам сухой сепарации.

• Термическая мойка высокого давления: Очистка поверхностей планера производится с помощью индустриальных аппаратов высокого давления (класса Kärcher), обеспечивающих нагрев технологической воды до +85 °C.

• Бессточная оборотная гидросистема: Моечный отсек работает по замкнутому циклу. Стоки проходят непрерывную двухступенчатую регенерацию, включающую первичную сепарацию в подземном бункере-отстойнике и глубокую фильтрацию на промышленной технологической станции СОРВ.

Инженерная спецификация и комплектация МШК SPK-WGB-18.11.8

Ниже приведено детальное описание силовых агрегатов, несущих элементов, климатических систем и узлов, входящих в базовый комплект поставки моечно-шлифовального модуля от SPK GROUP.

1. Несущие металлоконструкции, воротные группы и изоляция

• Силовой каркас: Комплект усиленного стального каркаса для ОСК с износостойким защитно-декоративным полимерным покрытием белого цвета (RAL 9003).

• Теплоизоляционный контур: Комплект стеновых и потолочных сэндвич-панелей толщиной 50 мм. Внутренний облицовочный слой выполнен из коррозионностойкой нержавеющей стали, невосприимчивой к агрессивной химии.

• Въездной портал: Комплект подъемных ворот из высокопрочного ПВХ-полотна. Рабочий створ ворот составляет 9,5 x 6,0 м ($9500 imes 6000$ мм).

• Эвакуационные выходы: Два комплекта сервисных дверей для персонала ($800 imes 2000$ мм). Дверные полотна из нержавеющей стали укомплектованы замками экстренного открывания системы «Антипаника».

2. Светотехника, индикация и пожарная безопасность

• Осветительное оборудование: Взрывозащищенные светодиодные (LED) светильники, адаптированные к условиям высокой влажности и сильной запыленности.

• Световые указатели: Две единицы аварийных табло «Выход» для экстренной эвакуации.

• Мнемосхема состояния автоматики: Светосигнальное табло (1 шт.) для оперативного оповещения персонала о сбоях в работе управляющих систем («Автоматика не работает»).

• Пожаротушение: Модульный комплект автоматической системы порошкового пожаротушения.

3. Климатический и вентиляционный комплекс

• Вентиляционный агрегат: Один влагозащищенный приточно-вытяжной модуль марки SPK-VU-20 с производительностью до 20 000 м³/ч.

• Отсекающий контур: Два воздушных клапана в морозостойком утепленном исполнении для стабильной эксплуатации в суровых климатических зонах.

• Влагоотделение: Комплект переточных решеток, снабженных каплеотбойными профилированными элементами для сепарации конденсата.

• Теплогенератор: Износостойкий газовый теплообменник из нержавеющей стали с технологией прямого внутреннего сгорания.

• Горелка: Одна модуляционная газовая горелка с функцией плавной регулировки термической мощности.

• Газовая рампа: Регулирующий топливный мультиблок (1 шт.) для безопасного распределения и подачи газа.

• Кондиционирование: Промышленный фреоновый испаритель (1 шт.), интегрированный непосредственно в приточную вентиляционную линию.

• Компрессорный узел: Внешний компрессорно-конденсаторный блок (ККБ) выносного типа для обеспечения хладоснабжения.

• Трубная обвязка: Комплект фреоновых магистралей и запорно-регулирующей арматуры кондиционера.

• Тепловой барьер: Комплект воздушной тепловой завесы, монтируемый над въездным проемом основных ворот.

4. Пневмолинии и система автоматического управления (САУ)

• Подача сжатого воздуха: Шесть постов (комплектов) для подключения пневматического инструмента, равномерно распределенных по периметру кабины.

• Электрощитовое оборудование: Базовый комплект силовых шкафов и пускорегулирующей аппаратуры.

• Управляющий комплекс: САУ на базе промышленного программируемого логического контроллера (ПЛК). Интерфейс оператора реализован в виде выносной графической сенсорной панели диагональю 10 дюймов.

5. Оборудование для абразивной обработки (шлифовальный пост)

Единый технологический комплекс для финишной доводки поверхностей, состоящий из:

• Двух стационарных высоковакуумных фильтровальных установок (ВВФУ) серии SPV-400;

• Шести ручных эксцентриковых шлифовальных машин с интегрированным вакуумным отсосом пыли;

• Комплекта централизованных аспирационных воздуховодов и магистралей.

6. Оборудование для гидродинамической очистки и регенерации

Единый технологический комплекс для мойки планера и очистки оборотной воды, включающий в себя:

• Два индустриальных моечных аппарата высокого давления (АВД) Kärcher с функцией подогрева воды до +85 °C;

• Одну автоматизированную станцию очистки и регенерации воды (система СОРВ);

• Комплект водопроводной трубной обвязки и распределительной арматуры;

• Комплект погружных дренажных насосов для установки в технологические приямки;

• Емкость (1 шт.) для аккумулирования чистой технологической воды;

• Буферную емкость (1 шт.) для промежуточного сбора сточных вод;

• Ленточный скиммер (1 шт.) для непрерывного удаления поверхностных нефтепродуктов и масляных пленок;

• Шесть пневматических обдувочных пистолетов для удаления остаточной влаги сжатым воздухом.

7. Исполнительная и техническая документация

• Проектный пакет: Полный комплект рабочей, эксплуатационной и технической документации, необходимый для проведения шеф-монтажа, пусконаладочных работ и последующей регистрации оборудования в надзорных органах.
