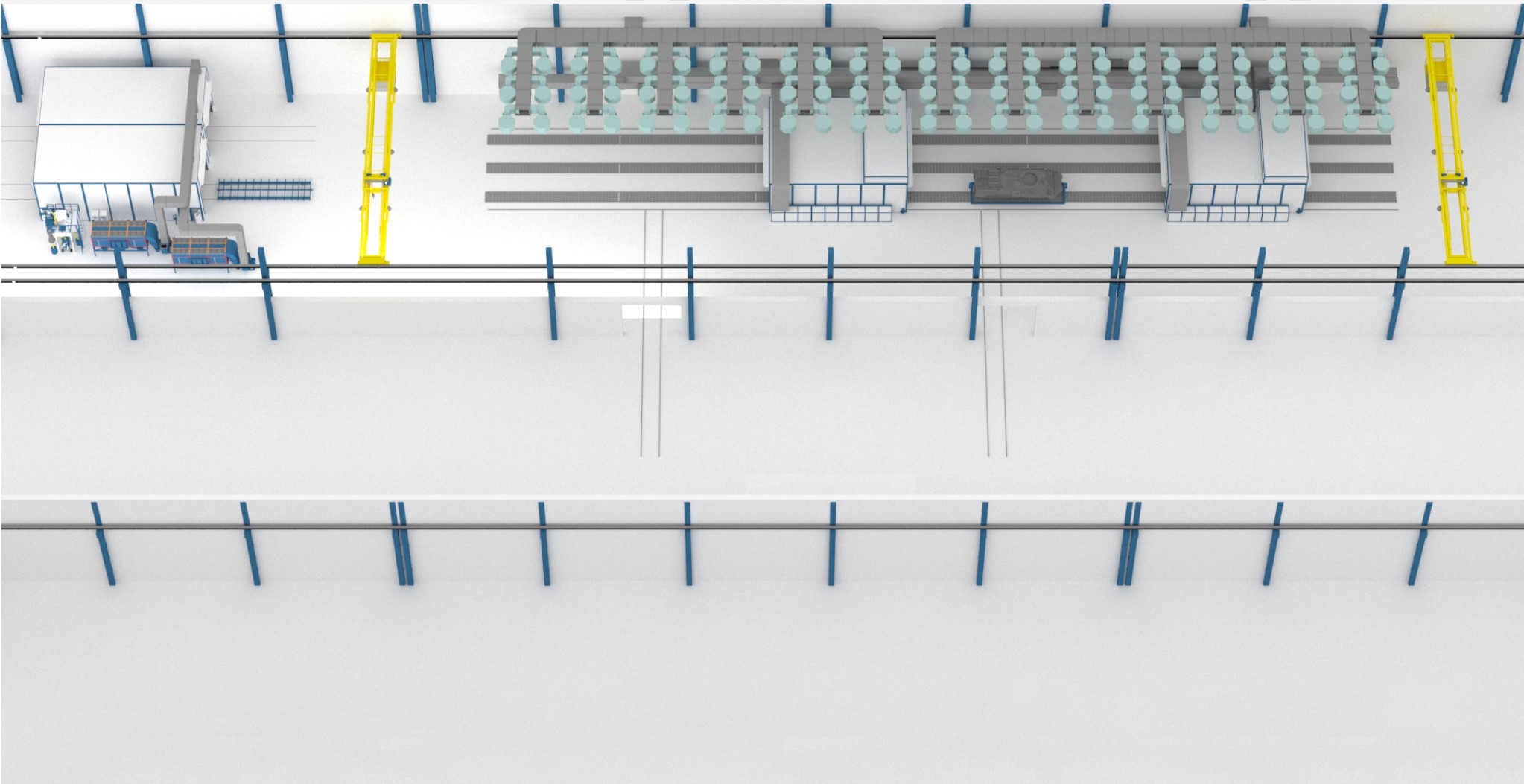

Зона открытой окраски SPK-OPSS-45.9.10. с передвижной сушильной камерой SPK-15.9.4

Зона открытой окраски SPK-OPSS-45.9.10 включает в себя 45 направленных сопел с клапанами, а также столько же пневматических отсекных клапанов лабиринтного пола. В комплект входят одна секция механического фильтра G2 и две кассетные секции для рулонного «краскоостанавливающего» фильтра, которые включают стекловолоконные фильтры G3. Для вентиляции установлены два агрегата приточно-вытяжной системы SPK-VU-50 с искробезопасным исполнением, вырабатывающие по 50 000 м³/час воздух each. Также в комплектацию входят два газовых теплообменника с горелками и мультиблоками, а также два пластинчатых рекуператора тепла. На воздуховодах размещены четыре воздушных отсекающих клапана. В системе задействованы шкаф управления, пневмо-распределительный шкаф и сенсорная панель для контроля. Электрические кабели и пневматические линии идут с шкафа к потребителям. В документации представлены разделы КЖ (фундамент), ОВ (воздуховоды), а также электрические и пневматические принципиальные схемы и план подключения энергоисточников. В комплект входят паспорт, руководство по эксплуатации и сертификат.
