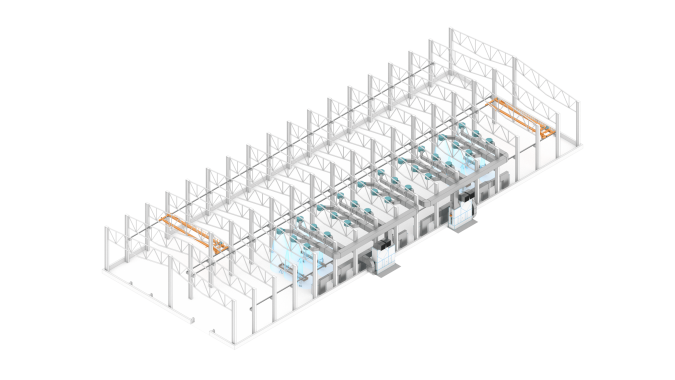

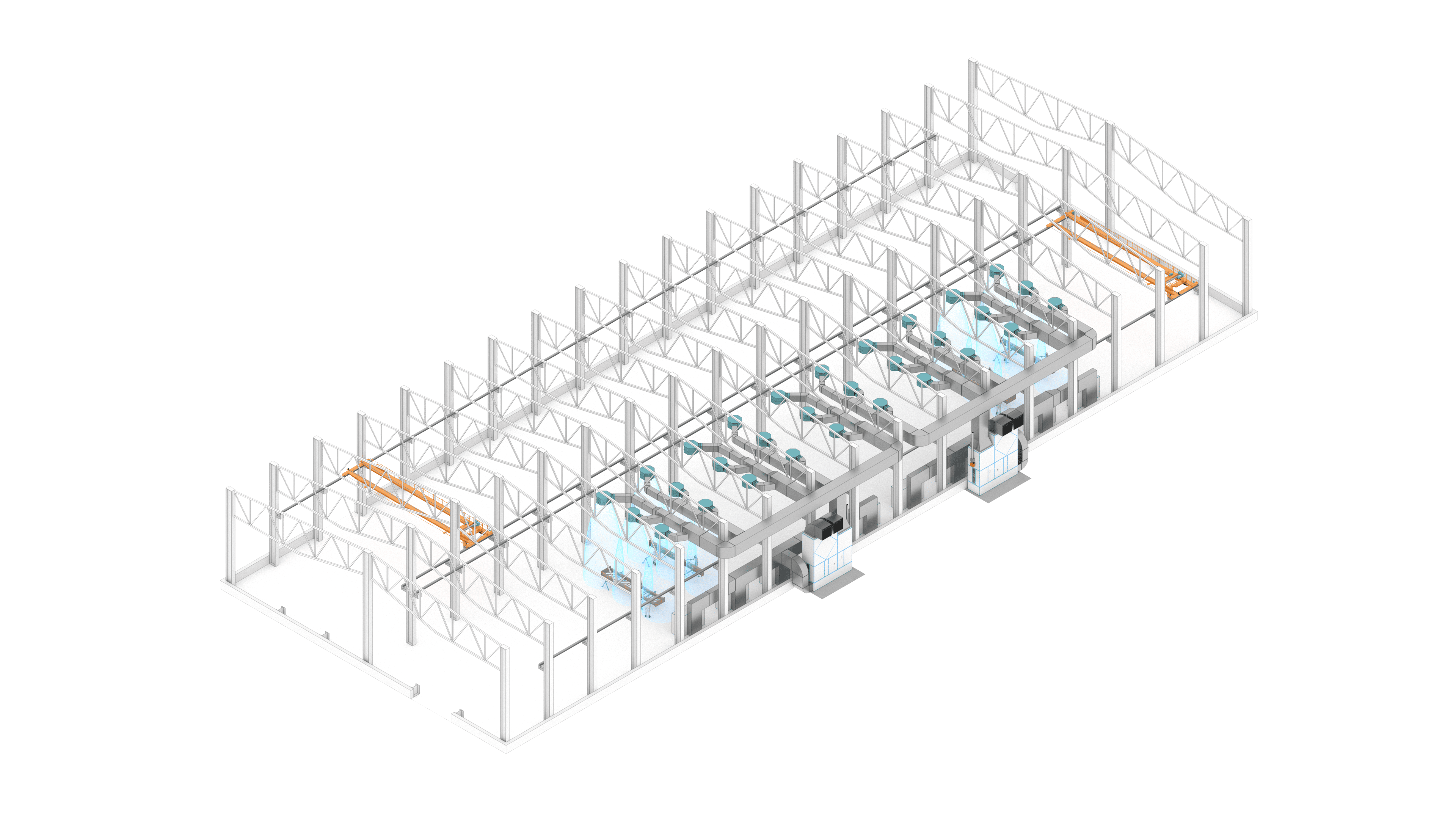

Зона открытой окраски SPK для металлоконструкций

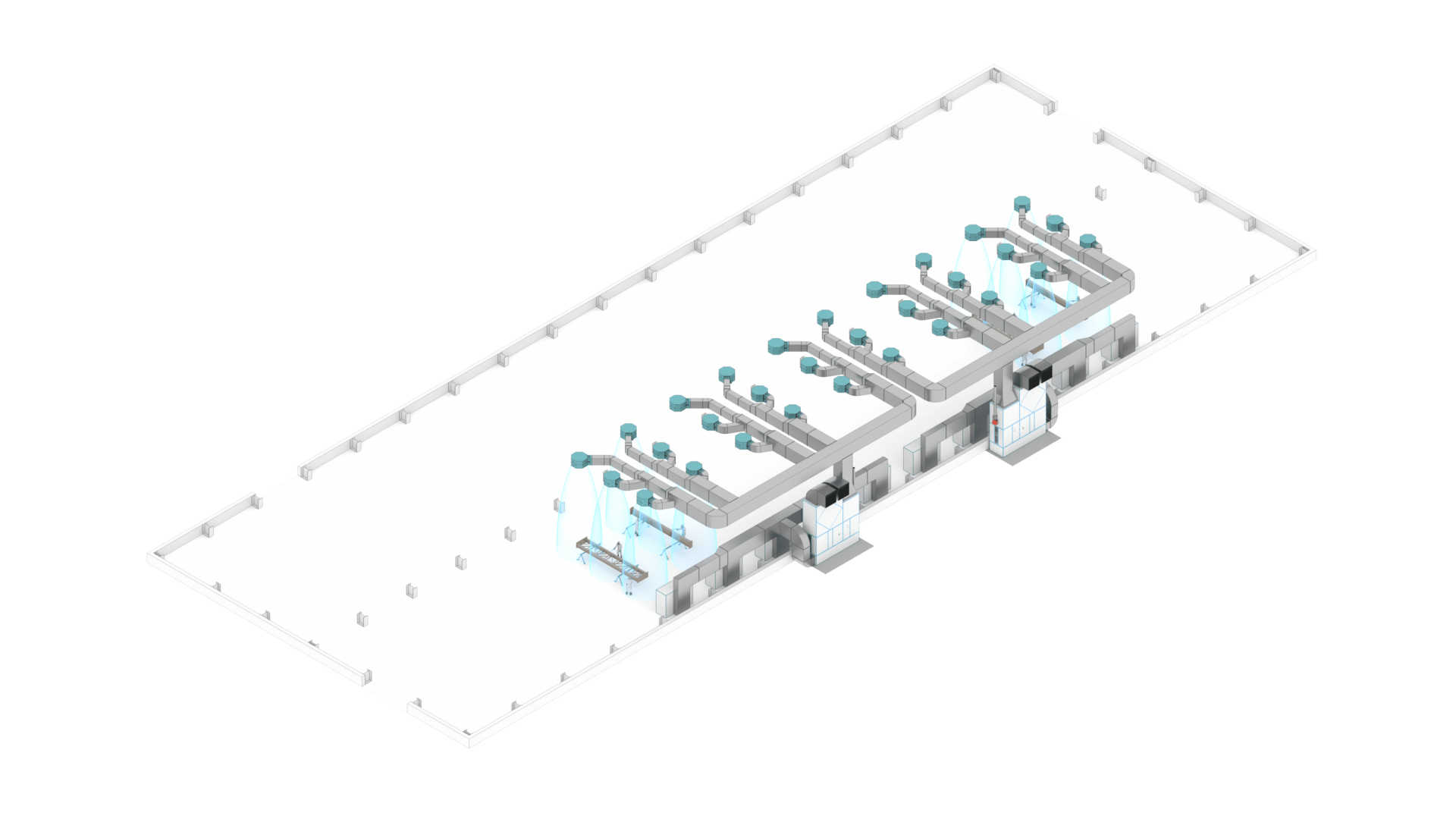

Зона открытой окраски — это комплексное решение, включающее специальное оборудование и систему вентиляции, предназначенное для выполнения окрашивания в существующих или новых производственных цехах. При этом не требуется делать дополнительные ограждающие конструкции или создавать отдельную транспортную инфраструктуру. Устройство такой зоны является современным и быстрым методом проведения промышленного окрашивания.

Для устранения окрасочного тумана и снижения уровня паров ЛВЖ в зоне устанавливается технологическая вентиляция, что включает:

• Приточно-вытяжной вентиляционный агрегат, обеспечивающий оптимальный микроклимат и качество воздуха;

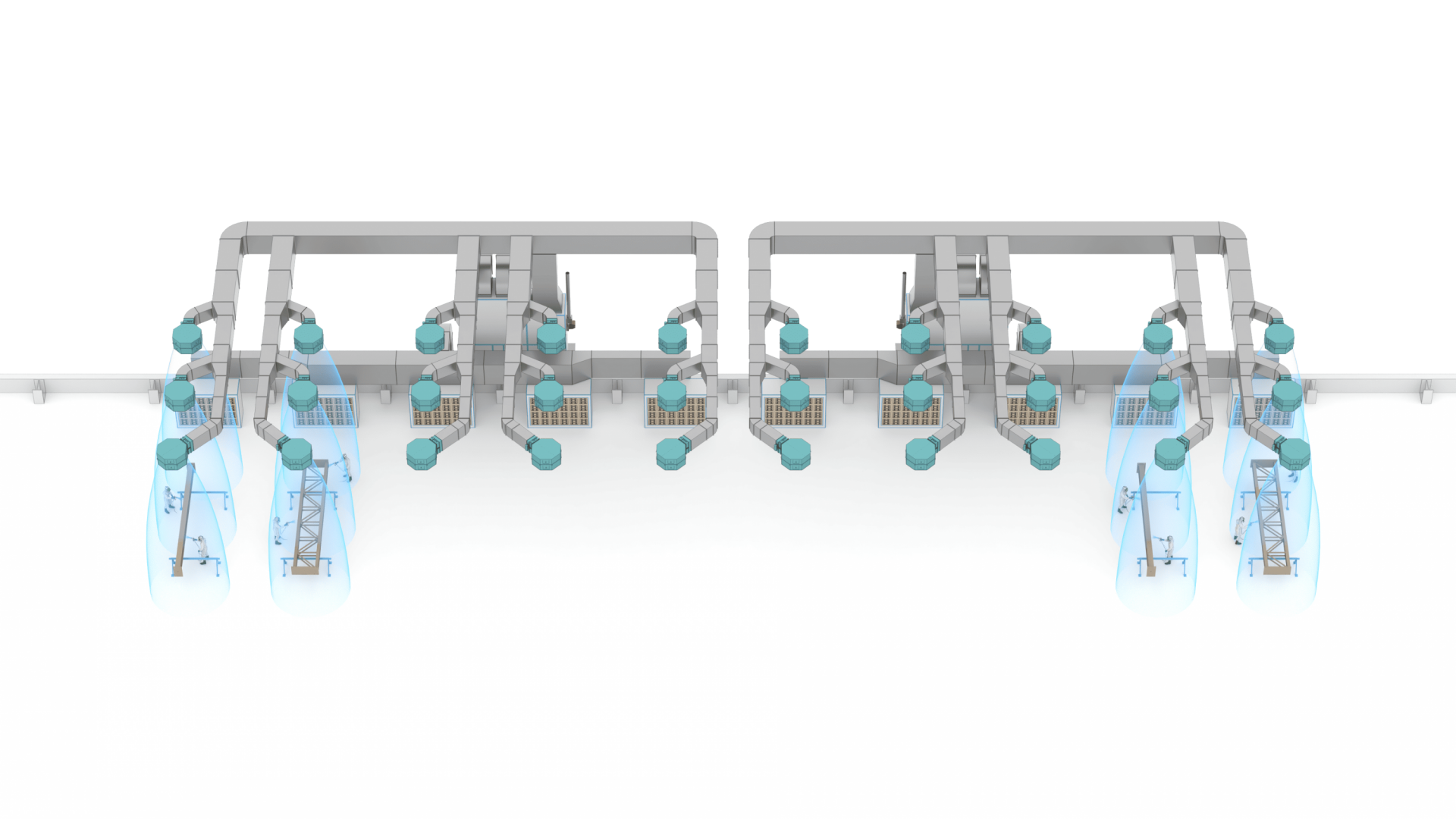

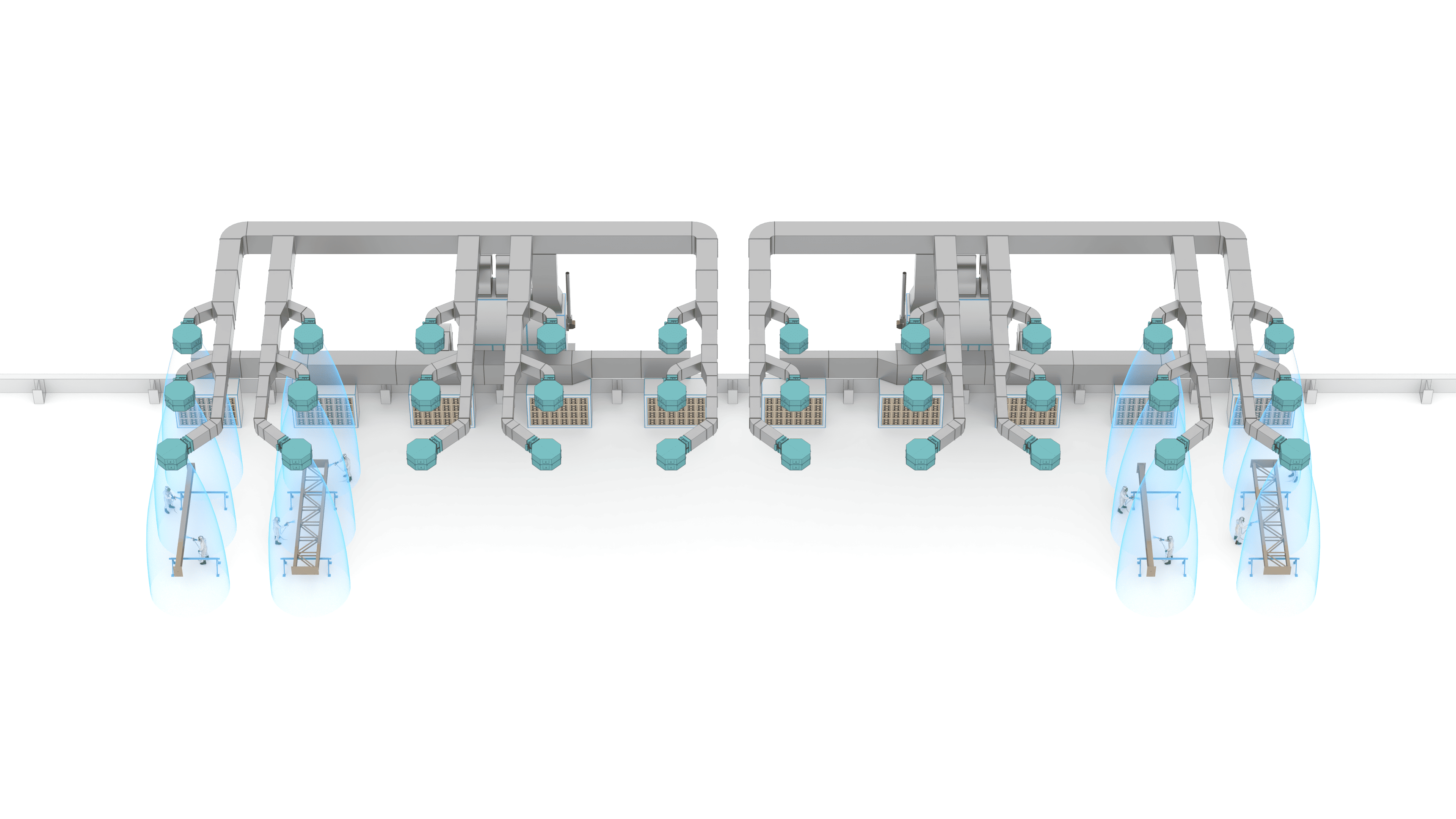

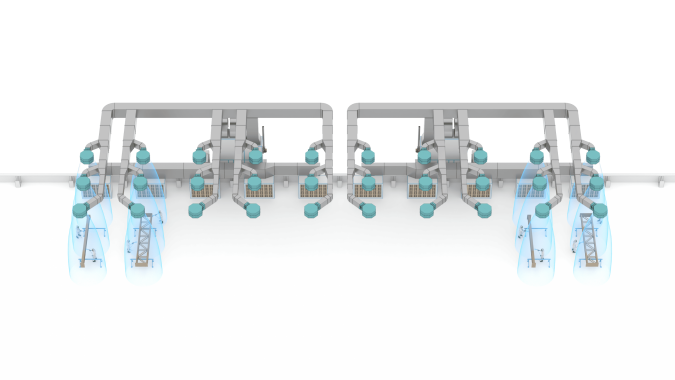

• Дальнобойные воздушные сопла для формирования равномерного ламинарного воздушного потока в области подготовки и нанесения ЛКМ на детали вертолета;
• Вытяжная стенка и фильтр для улавливания окрасочного пыли и очищения удаляемого воздуха.

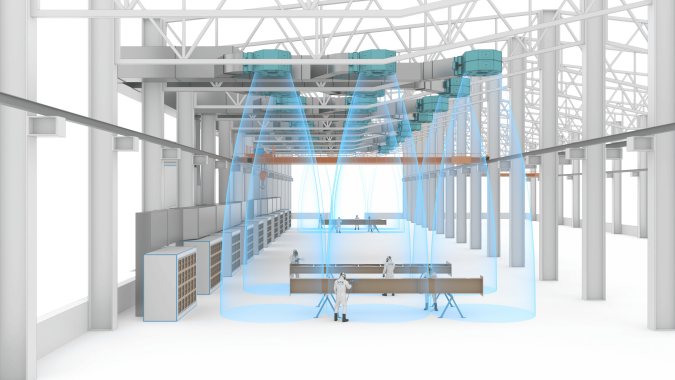

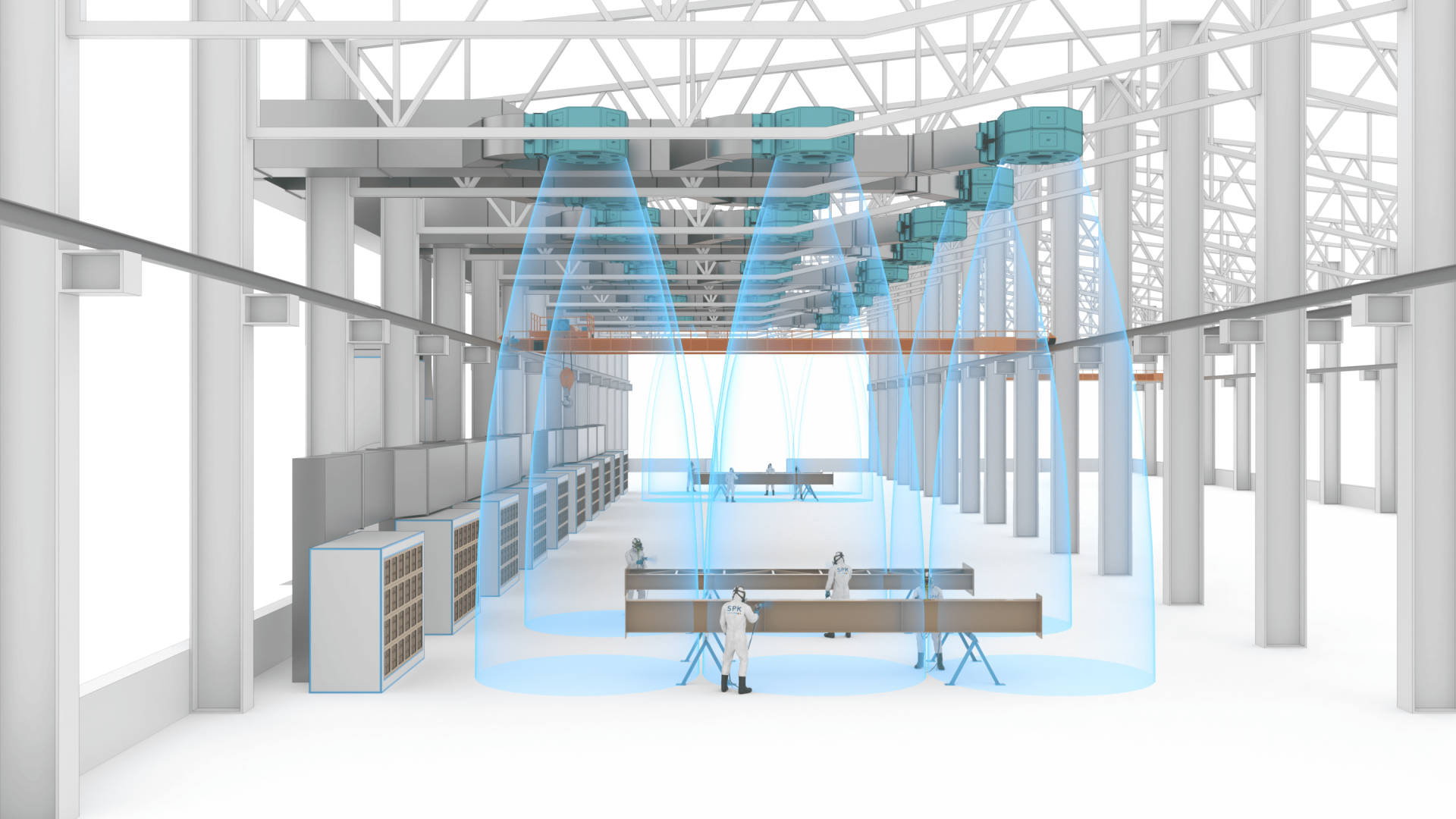

Саму зону используют для безопасного окрашивания изделий внутри участка, причем детали размещают под группой воздушных сопел, позволяя окраску с любой стороны и создавая условия для прокачки стремянок и свободного прохода персонала. В системе применяются двухпоточные направленные сопла с воздушными клапанами для регулировки и отключения потока, всего — около 30 пневмоприводных клапанов.

В состав оборудования входит:

• Приточно-вытяжной вентилятор SPK-VU-36, выполненный в искробезопасном исполнении, с рабочими колесами и двигательной установкой взрывозащищенного типа. Мощность вентилятора — 36 000 м³/час, разделен на секции с фильтрацией G4 (два комплекта).
• Воздухообменник — газовый нагреватель мощностью примерно 340 кВт, включающий модульную газовую горелку.
• Два пластинчатых рекуператора для теплообмена.
• Два краскоостанавливающих кассетных фильтра G3 с монтажной конструкцией.

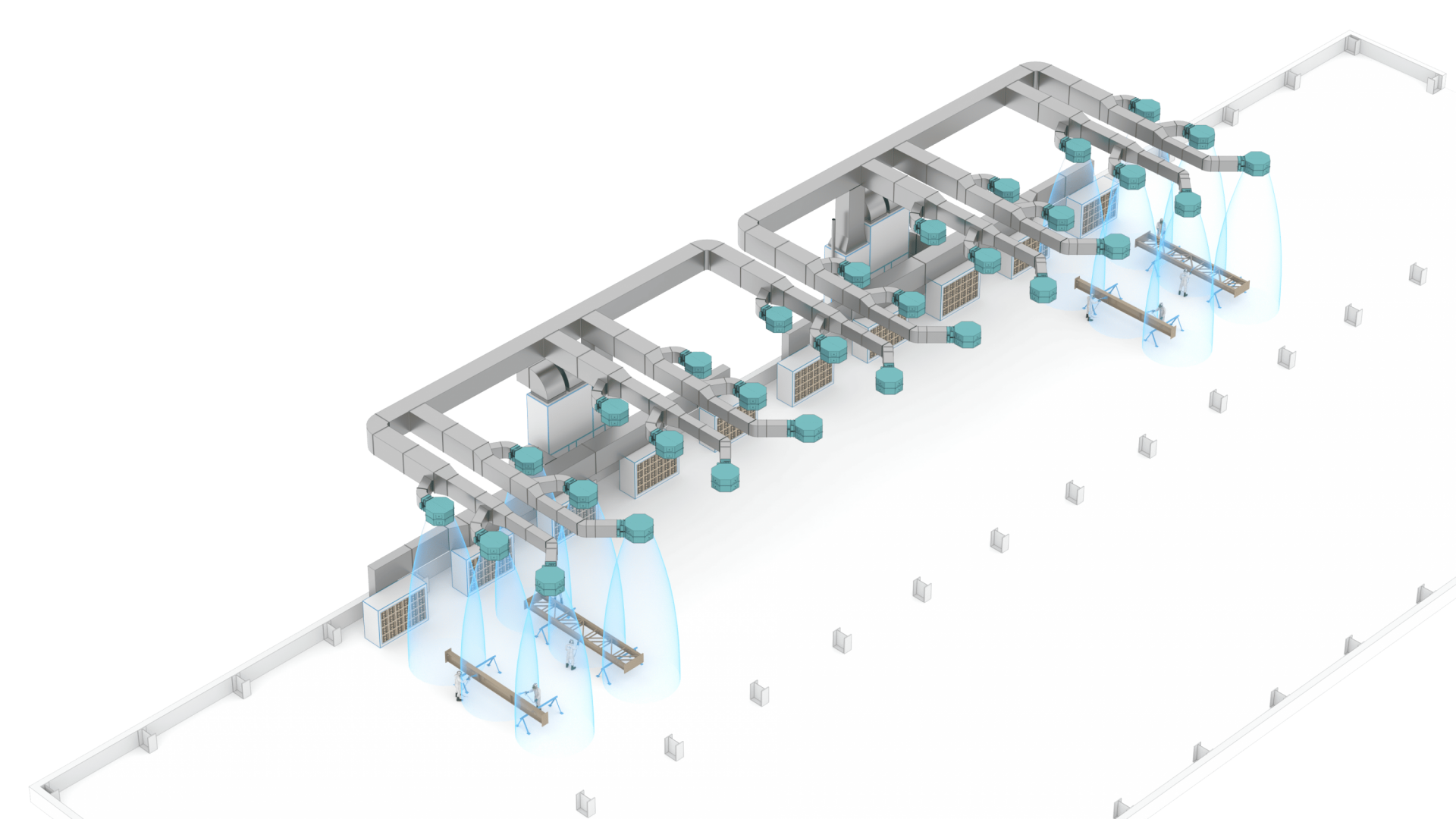

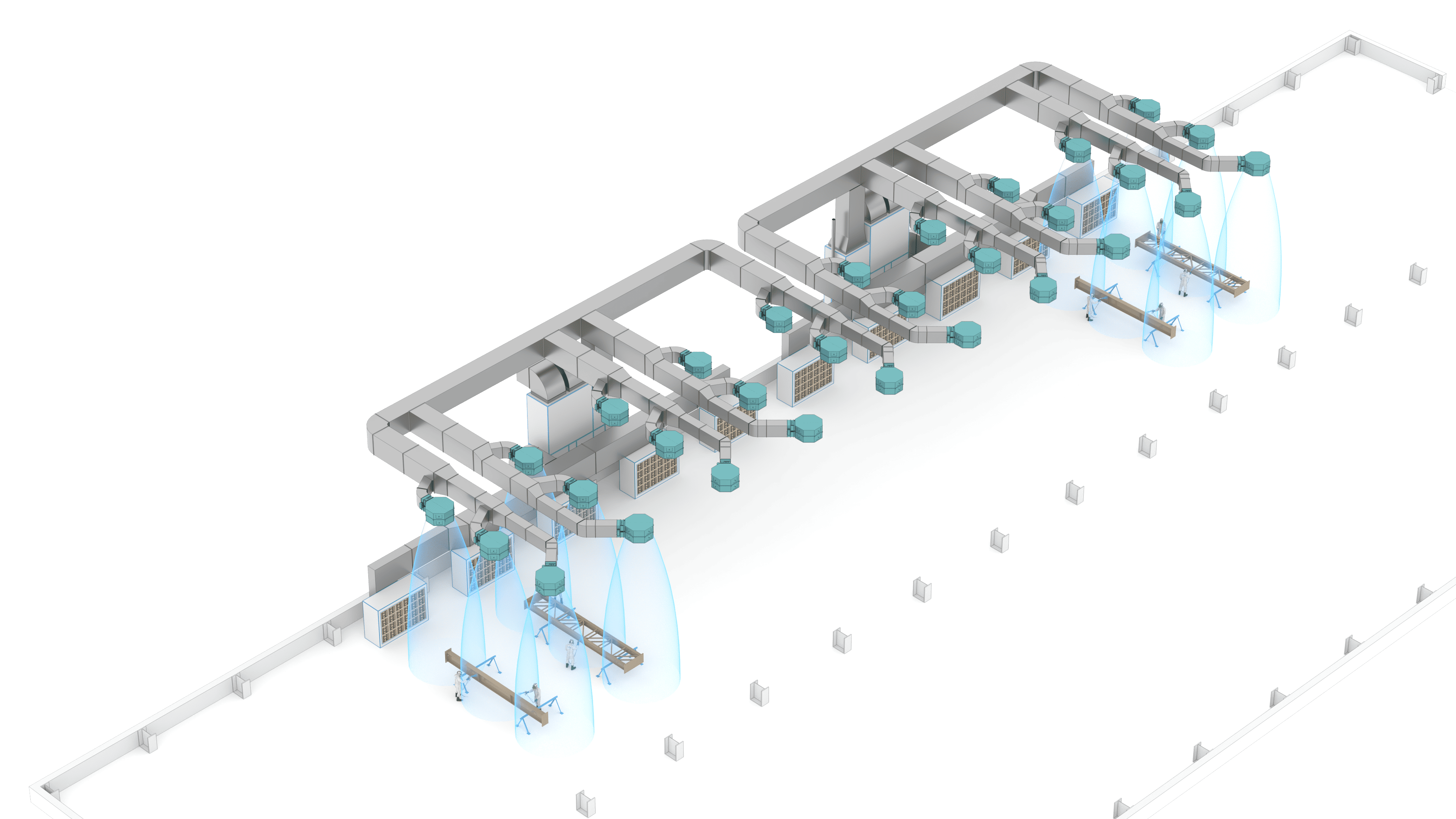

• Трубопроводы воздуховодов, соединяющие агрегат с распределителями, — два комплекта.
• Пневматические воздушные клапаны, отсечных типов, с электроприводом и взрывозащищенным исполнением.
• Внутренние боковые вытяжные короба (с одной стороны цеха).
• Электрический шкаф управления, выполненный по промышленным стандартам.
• Пневматический шкаф управления.
• Сенсорная панель управления 10 дюймов.
• Внутренние кабели и датчики.
• Пневматическая линия для распределения сжатого воздуха.
• Комплект монтажных материалов и комплектующих для сборки и установки.

Это решение обеспечивает эффективное и безопасное окрашивание в условиях производственного участка без необходимости дополнительных инфраструктурных вложений.
