Защита металла на годы: современные способы и технологии окраски трубопроводов

Нанесение лакокрасочных материалов на трубы — это не просто финальный этап производства, а ключевой фактор надежности инженерных сетей. Разберем, как правильно подобрать технологию окрашивания, организовать линию в цехе и выбрать оптимальный уровень автоматизации.

Барьер против разрушения: зачем защищать трубы ЛКМ

Защита поверхности труб жидкими или порошковыми ЛКМ необходима для предотвращения коррозии, которая разрушает металл под действием кислорода, влаги, кислотных и щелочных растворов. Качественная окраска решает сразу две задачи:

• существенно увеличивает срок службы инженерных коммуникаций;

• придает готовой продукции аккуратный эстетичный внешний вид.

Жидкие или порошковые ЛКМ: сравнение технологий и экономика процесса

Выбор между порошком и жидкими составами зависит от требуемой производительности предприятия и условий будущей эксплуатации трубопровода:

• Порошковая окраска более рентабельна для больших объемов выпускаемой продукции. В большинстве случаев достаточно всего одного слоя покрытия, поэтому технологический процесс идет быстрее.

  • Плюсы: высокий коэффициент рекуперации порошковой краски (≈90%) и возможность её повторного использования.

  • Минусы: относительно низкая ремонтопригодность готового слоя.

  • Толщина и долговечность: для получения срока службы не менее 7 лет порошковое покрытие наносится в 1 слой (редко в 2), а толщина сухой пленки составляет 60–80 мкм.

• Жидкие ЛКМ требуют нанесения в 2–3 слоя для создания защитных свойств, сопоставимых с порошковым покрытием.

  • Особенности расхода: средняя толщина сухой пленки составляет 120–160 мкм (в зависимости от числа слоев). Это ведет к дополнительным затратам на материалы и увеличивает время сушки/получения покрытия.

  • Потери: при окраске жидкими материалами технологические потери могут достигать 45%.

Внутренняя обработка труб: когда, чем и с какой целью

Окраска внутренней поверхности труб выполняется преимущественно жидкими ЛКМ. Внутреннее защитное покрытие необходимо в следующих сферах:

• Водопроводные системы: предотвращение коррозии металла и препятствие размножению бактерий;

• Нефтегазовая промышленность: защита от агрессивных сред и абразивного износа;

• Химическая отрасль: надежная изоляция стенок от воздействия кислот и щелочей.

Конфигурация цеха: горизонтальные и вертикальные линии окраски

Организация пространства цеха напрямую влияет на выбор компоновки оборудования:

• Вертикальная порошковая линия (экономия площади):

  • Для труб длиной до 6 метров линия занимает всего ≈620–750 м².

  • При этом высота автоматического комплекса нанесения порошка может достигать 8–9 метров.

  • Основную площадь занимает зона загрузки/разгрузки, так как трубу необходимо переводить из горизонтального положения в вертикальное с помощью автоматического вспомогательного оборудования.

• Горизонтальная линия:

  • Для труб длиной до 6 метров с конвейерной системой Power&Free требуемая площадь составляет ≈1000–1200 м².

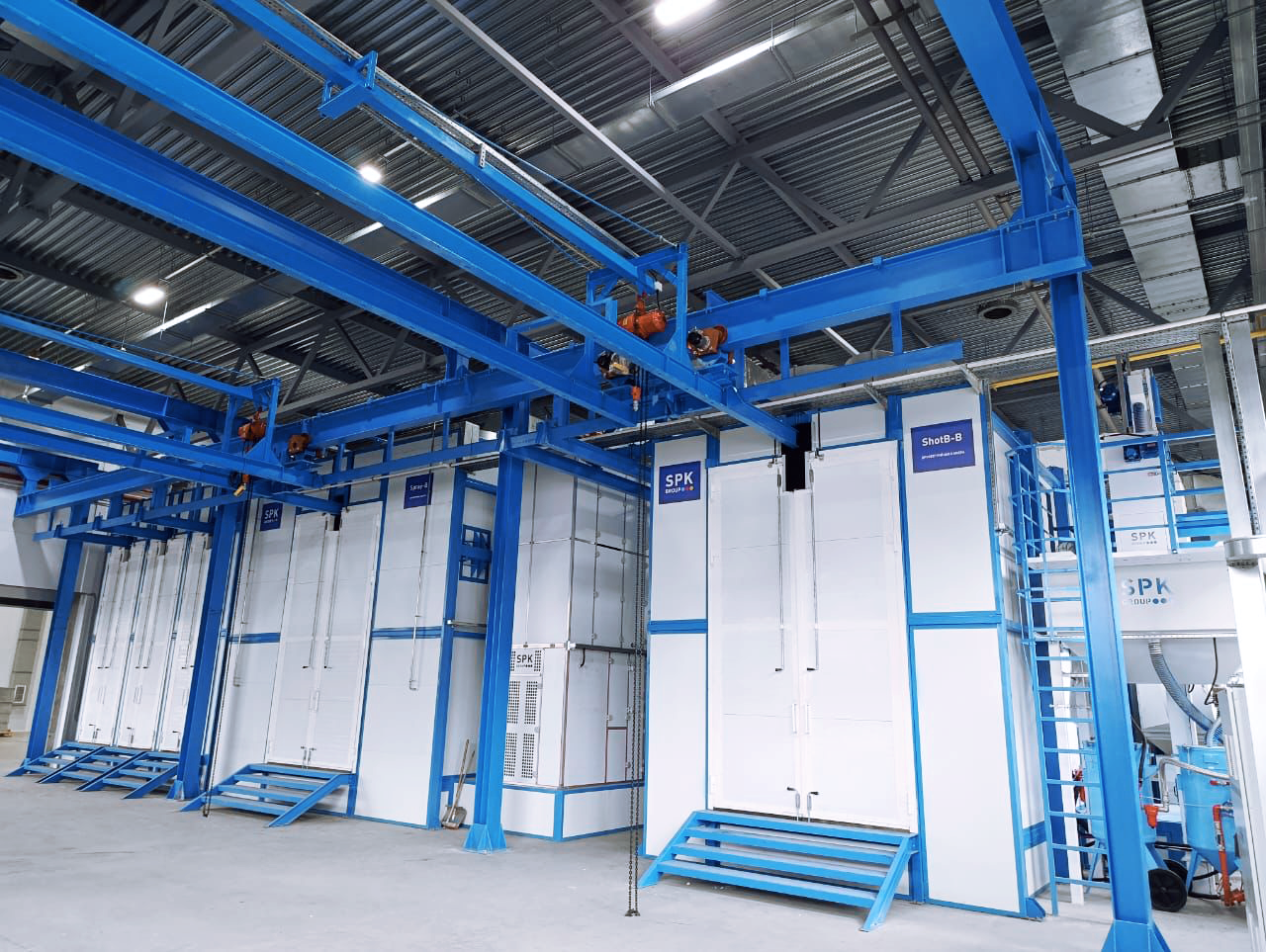

От ручного труда к роботизации: 4 степени автоматизации окрасочных линий

Современные окрасочные комплексы классифицируются по уровню внедрения автоматики:

1. Полностью ручные линии — с плоскопараллельным конвейером.

2. Ручные линии с опциями автоматизации — оснащаются подвесными тележками конвейера с электроприводом, подъемно-опускными траверсами и автоматической протяжкой траверсы в АХПП (агрегате химической подготовки поверхности).

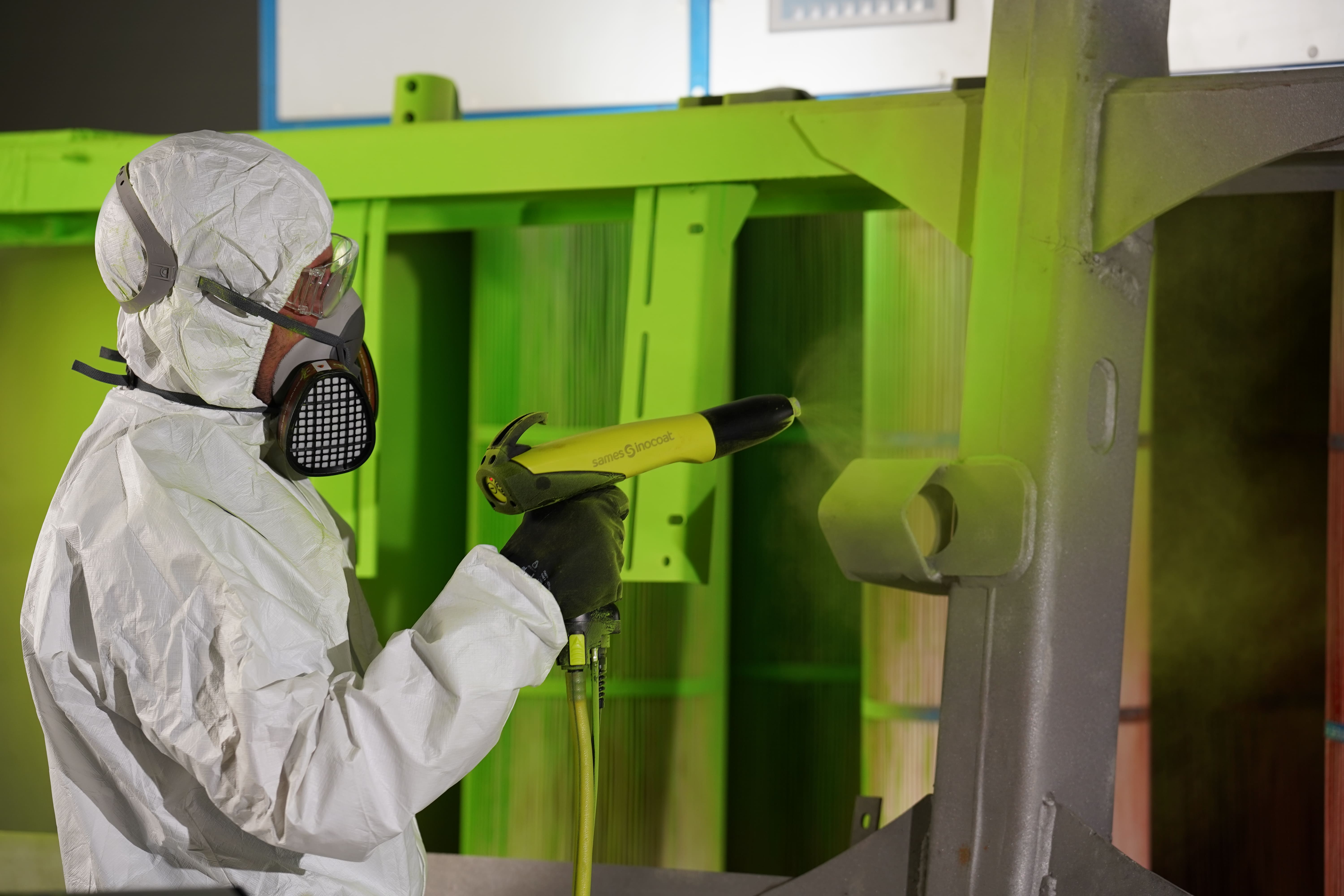

3. Полуавтоматические комплексы — автоматический конвейер в сочетании с ручным нанесением порошковых или жидких ЛКМ.

4. Полностью автоматические линии — автоматизированный конвейер и автоматическое нанесение ЛКМ (автоматические камеры порошкового напыления либо промышленные окрасочные роботы для жидких ЛКМ).

Как выбрать степень автоматизации?

Решение принимается с учетом требуемой производительности, габаритов и массы изделий, задач по сокращению ручного труда, доступной площади цеха и выделенного бюджета.
